23/06/2015 15:22 #30457 από Pluto63
Just Speccy 128k Reloaded δημιουργήθηκε από Pluto63
Ήρθε λοιπόν η ώρα για το ετήσιο καλοκαιρινό προτζεκτ, πέρυσι κατασκευάστηκε ένας Harlequin Spectrum 48k κλώνος νέας γενιάς, 100 κοματια κατασκευάστηκαν και απο οτι ξέρω τρία ειναι στην Ελλάδα. Χρησιμοποίησα την λέξη κλώνο γιατι σε αυτη την κατασκευή εχει αλλάξει το κλασικό spectrum με την αντικατάσταση της ULA με συμβατικά ολοκληρωμένα, και την προσθήκη RGB video για να έχουμε τέλεια εικόνα στις μοντέρνες TV. Η όλη κατασκευή χωρούσε στο case ενός γομολάστιχα.
Το παρόν λοιπόν just speccy το οποίο βγήκε αναπάντεχα απο το καπέλο του ρετρό φίλου Zaxon απο το Facebook group spectrum4ever δεν ειναι ένας κλώνος αλλα ένας πραγματικός σε κάθε εξάρτημα Zx Spectrum 128k Toastrack ο οποίος ξανά σχεδιάστηκε στην πλακέτα (PCB) για να χωράει στο case ενός γομολάστιχα και να περιλαμβάνει μια τελευταίας γενιάς divmmc sd card με esxdos. Μια πραγματικα καταπληκτική δουλεια αν κανεις σκεφτεί οτι το layer του pcb ειναι εξαπλό.
Αρχίζουμε λοιπόν σήμερα την κατασκευή έχοντας έρθει η πλακέτα και έχοντας μαζέψει ολα τα υλικά για την κατασκευή. Ενα μεγαλο ευχαριστω παει εδώ στον φίλο dukepapas ο οποίος μου χάρισε ενα χαλασμένο 128 απο τον όποιον προήλθε μεγάλο μέρος των εξαρτημάτων.
Το προτζεκτ θα ειναι σταδιακό με φωτογραφίες του κάθε step, ας ελπίσουμε σε τελική επιτυχία, το τελευταιο μέρος θα ειναι η κατασκευή ενός case γομολάστιχα απο διάφορα μισό κατεστραμμένα κοματια τα οποία θα βαφτούν και θα διορθωθούν για να φιλοξενήσουν τον δικο μου "Χρυσό" JustSpeccy128... (@geoanas τι να κανω ζήλεψα)

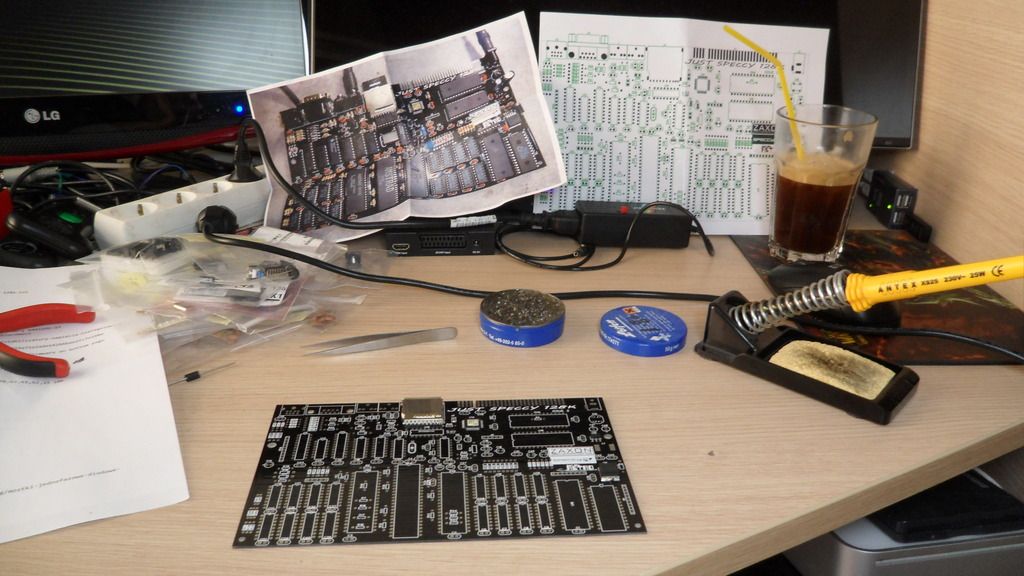

Έχουμε λοιπόν τραπέζι με τα πρώτα υλικά και τυπωμένες φωτο του σχεδίου.

Συνημμένο αρχείο:

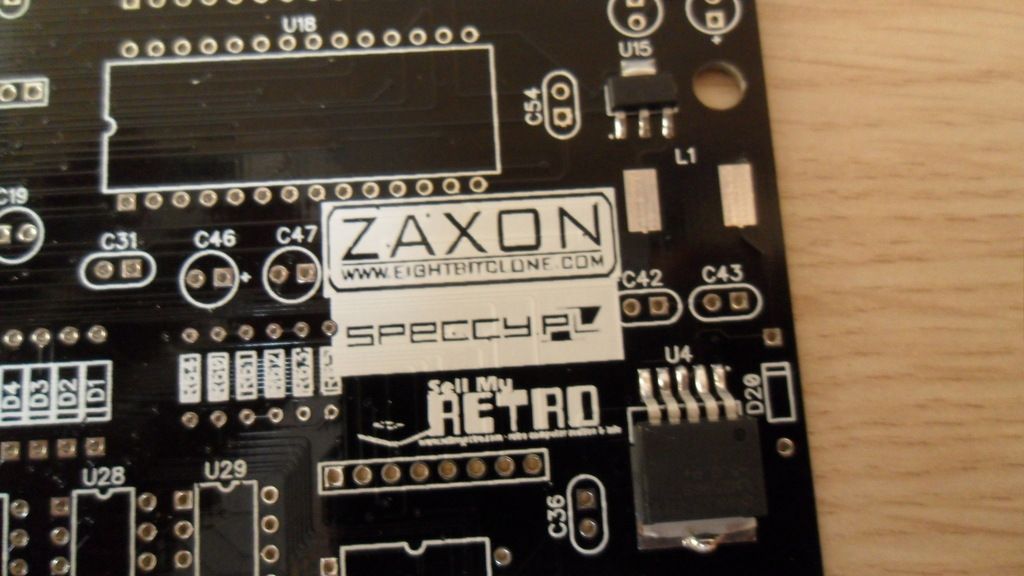

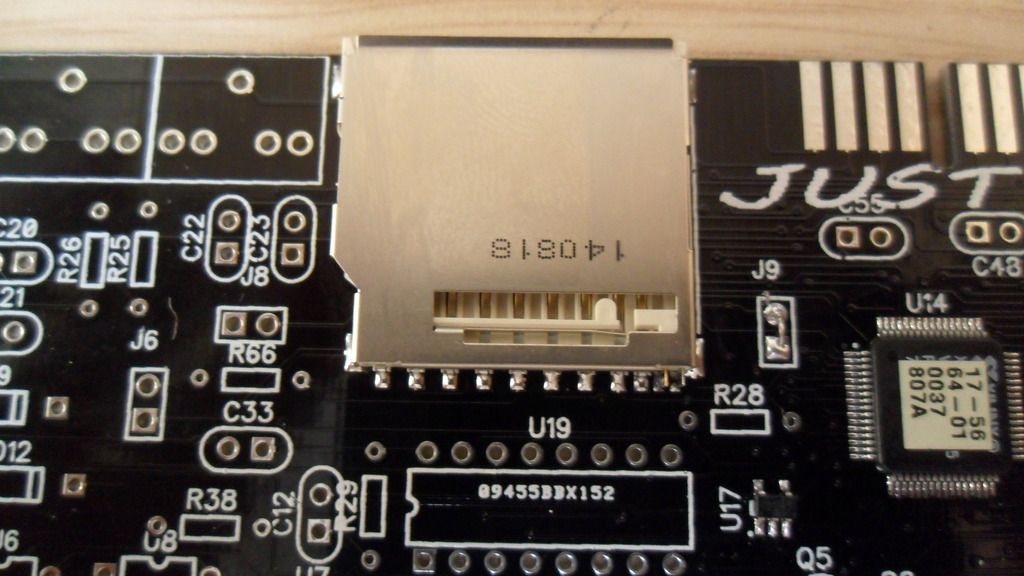

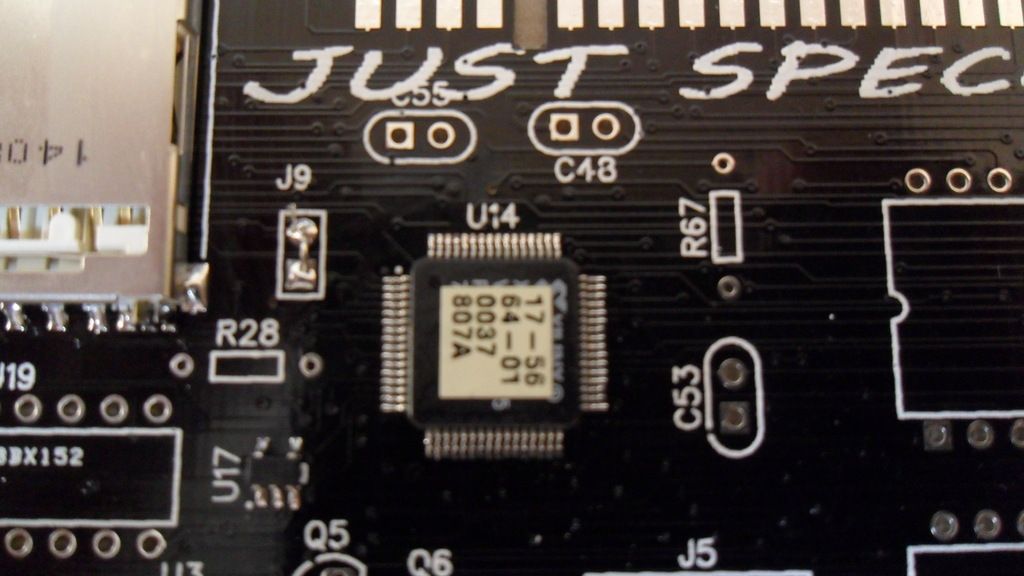

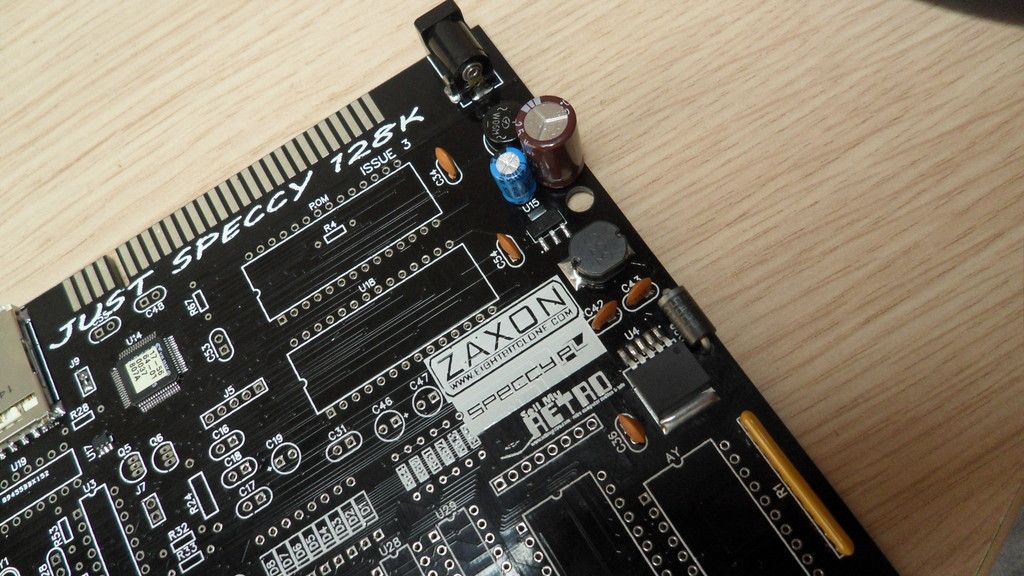

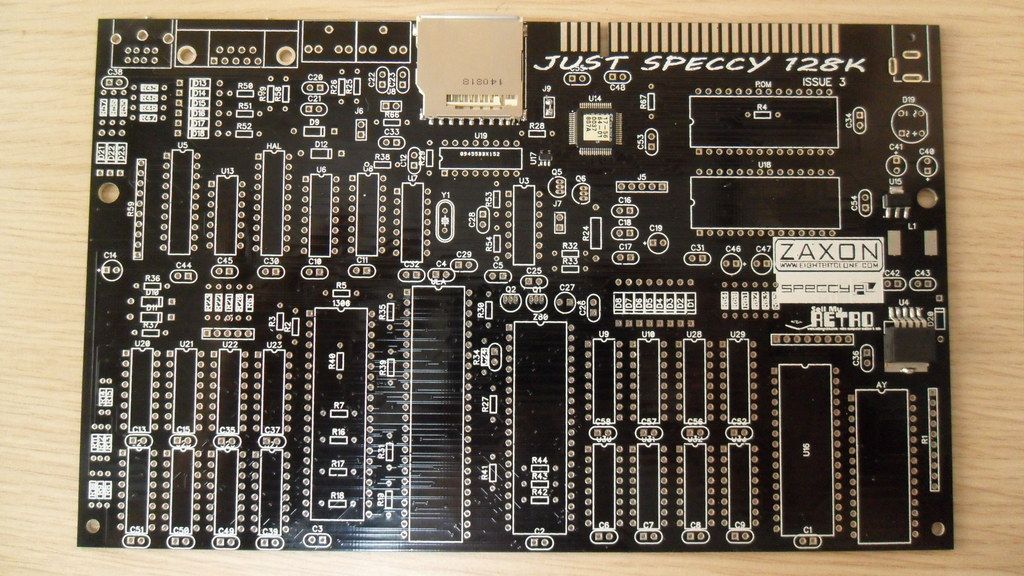

Εδώ με τεράστια υπομονή κολληθηκαν τα SMD εξαρτήματα, και μπήκαν τα κοματια του τροφοδοτικου.

Συνημμένο αρχείο:


Συνημμένο αρχείο:


Συνημμένο αρχείο:


Συνημμένο αρχείο:


Συνημμένο αρχείο:


Συνεχιζεται...

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, angel_grig, chdlee, spyros.s, DAT-Alex, VincentGR, amiga500fan, Mike Drosos, DUser1, sv1gae

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • angel_grig
  • Το Άβαταρ του/της angel_grig
  • Retro Maniac
  • Retro Maniac
Περισσότερα
23/06/2015 16:55 #30462 από angel_grig
Απαντήθηκε από angel_grig στο θέμα Just Speccy 128k Reloaded
Ακη αυτο που το βρισκουμε??ή παει πεταξε το πουλακι??? :(

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63 Συντάκτης θέματος
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
23/06/2015 17:27 - 23/06/2015 17:28 #30465 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα Just Speccy 128k Reloaded
Η βασική ερώτηση Γρηγόρη ειναι: εχεις μια ULA 128 ελεύθερη? φτιάχτηκαν 100 board, 30 pcb και 70 μονταριςμενα πλήρη χωρίς την ULA, τα pcb μόνο εξαφανίστηκαν εγω πήρα το τελευταιο, απο τα 70 μονταρισμενα έχουνε μεινει 6 στο sellmyretro αυτη τη στιγμή αλλα εχουν εξαντληθεί ολα τα αποθέματα απο 128 ULA που υπήρχαν λόγω αυτού του προτζεκτ. :angry2:

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": angel_grig

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • spyros.s
  • Το Άβαταρ του/της spyros.s
  • Retro Expert
  • Retro Expert
Περισσότερα
23/06/2015 17:43 #30467 από spyros.s
Απαντήθηκε από spyros.s στο θέμα Just Speccy 128k Reloaded
Πολύ ωραίο project Άκη! :clap1:
Τελικά εσύ εξελίσσεσαι σε geoana του Νότου ή αν θέλεις ο geoanas εξελίσσεται σε pluto63 του Βορρά! :)
Όπως και να έχει προσφέρετε και οι 2 πολλά στην ρετροκοινότητα με τα project σας! Μπράβο και πάλι λοιπόν!
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Mike Drosos

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • sv1gae
  • Το Άβαταρ του/της sv1gae
  • Retro Starter
  • Retro Starter
Περισσότερα
23/06/2015 17:43 - 23/06/2015 17:43 #30468 από sv1gae
Απαντήθηκε από sv1gae στο θέμα Just Speccy 128k Reloaded
Σωστός !

Μπράβο σου, μια χαρά δουλειά. καθαρή, όμορφη.

Τί κολλητήρι χρησιμοποιείς ; Το βρίσκω εύκολα στον Φανό, ας πούμε ;

Τα λόγια μας μπορούν να κάνουν κάποιον ευτυχισμένο ή να τον πικράνουν.Τα δικά μας λόγια, σήμερα, τί κατάφεραν να κάνουν από τα δύο ;

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63 Συντάκτης θέματος
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
23/06/2015 18:15 #30469 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα Just Speccy 128k Reloaded
Η στον Μίχο άμα εισαι βορεια προαστεια, ενα Antex 25W ειναι με δυο τρεις εναλλακτικές μύτες.

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas
  • Retro Master
  • Retro Master
Περισσότερα
23/06/2015 19:21 #30471 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα Just Speccy 128k Reloaded
Άκη, το ξέρεις πολύ καλά ότι τρελαίνομαι να διαβάζω τέτοια θέματα, έτσι δεν είναι ??? :woohoo:

Το project φαίνεται υπέροχο και είμαι σίγουρος ότι τα τελικό αποτέλεσμα θα σε ανταμείψει.
Θα σταθώ στο υπέροχο glossy black χρώμα της πλακέτας (φαίνεται πολύ προσεγμένη, σχεδιαστικά) και στην τρομερή λεπτοδουλειά που έχεις κάνει με τις κολλήσεις των επιφανειακών εξαρτημάτων...ΕΥΓΕ !!!
Μακάρι να εύρισκες και ένα διαφανή (κλώνο) case από Speccy για να το στεγάσεις με τέτοιο τρόπο ώστε να φαίνονται όλες αυτές οι κρυφές λεπτομέρειες της κατασκευής που κάνουν την διαφορά !!!

Ανυπομονώ για περισσότερο eye candy (ή αν θέλεις pcb prOn !!!))

:nicethread:

:clap2: :clap2: :clap2:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • angel_grig
  • Το Άβαταρ του/της angel_grig
  • Retro Maniac
  • Retro Maniac
Περισσότερα
23/06/2015 19:56 #30473 από angel_grig
Απαντήθηκε από angel_grig στο θέμα Just Speccy 128k Reloaded

Pluto63 έγραψε: Η βασική ερώτηση Γρηγόρη ειναι: εχεις μια ULA 128 ελεύθερη? φτιάχτηκαν 100 board, 30 pcb και 70 μονταριςμενα πλήρη χωρίς την ULA, τα pcb μόνο εξαφανίστηκαν εγω πήρα το τελευταιο, απο τα 70 μονταρισμενα έχουνε μεινει 6 στο sellmyretro αυτη τη στιγμή αλλα εχουν εξαντληθεί ολα τα αποθέματα απο 128 ULA που υπήρχαν λόγω αυτού του προτζεκτ. :angry2:

Xμμμμ...οχι!Υπεθεσα οτι ειχε αντικαταστησει την ula οπως στον harlequin....oποτε και να το παρω χωρις ula δεν εχει νοημα...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nkary
  • Το Άβαταρ του/της nkary
  • Retro Elite
  • Retro Elite
Περισσότερα
24/06/2015 10:44 #30482 από nkary
Απαντήθηκε από nkary στο θέμα Just Speccy 128k Reloaded
Πολύ ωραίο το pcb. Τυχερέ Άκη.
Καλό είναι όπου βλέπει ο καθένας τέτοια πράγματα να ρίχνει μια ενημέρωση ;)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • VincentGR
  • Το Άβαταρ του/της VincentGR
  • Retro Expert
  • Retro Expert
  • To blit, or not to blit?
Περισσότερα
24/06/2015 10:53 #30483 από VincentGR
Απαντήθηκε από VincentGR στο θέμα Just Speccy 128k Reloaded
Μιλάμε μπιμπελό η πλακέτα!
Καλή επιτυχία Άκη :beers:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
24/06/2015 15:57 #30488 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Just Speccy 128k Reloaded
Μπράβο Άκη, φαίνεται ότι άρχισες πολύ ποιοτική δουλειά και είμαι σίγουρος ότι θα τη συνεχίσεις. :thumbup:

Καλή επιτυχία :cheer:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63 Συντάκτης θέματος
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
06/07/2015 17:41 #30746 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα Just Speccy 128k Reloaded
Με αναμονή για τις εξελίξεις προχώρησα και τελείωσα την κατασκευή η οποία δούλεψε ΤΕΛΕΊΑ από το πρώτο λεπτό. Πάμε τώρα για το κουτί...

Συνημμένο αρχείο:


Συνημμένο αρχείο:

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, chdlee, amiga500fan

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63 Συντάκτης θέματος
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
06/07/2015 17:42 #30747 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα Just Speccy 128k Reloaded

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, chdlee

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63 Συντάκτης θέματος
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
06/07/2015 17:42 #30748 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα Just Speccy 128k Reloaded

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, chdlee, amiga500fan

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • jimn
  • Το Άβαταρ του/της jimn
  • Retro Expert
  • Retro Expert
Περισσότερα
06/07/2015 18:39 #30750 από jimn
Απαντήθηκε από jimn στο θέμα Just Speccy 128k Reloaded
Πολύ κόλλημα πρέπει να έπεσε(πράγμα αδιανόητο για εμένα)συγχαρητήρια για την άψογη δουλειά. :thumbup:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
