"Italian flavor" Sinclair QL!

Ωραία κατασκευή,αλλά... μπορώ να πω μετά βεβαιότητας ότι ήμουν πολύ πιό μπροστά απο τη SPEM.. Αν και ομολογώ ότι κι εγώ
έσφαξα και πριόνισα τον υπολογιστή για να βγάλω το δικό μου τερατουρ,εεε δημιούργημα θέλω να πω..

Εγω την ιδέα την πήρα απο αλλού...
Το θυμάστε το Thor?? (ενας QL σε desktop enclosure με εξτρα μνήμη,ποντικι,σκληρο και άλλα...)

Κατι τετοιο ήθελα να φτιάξω και εγω,μετατρέποντας τον 1ο απο τα 2 QL που είχα.

Οταν χάλασε η μεμβράνη απο τον 1ο υπολογιστή, κάπου το 1994 το θεώρησα μια καλή ευκαιρία να αρχίσω την μετατροπή...
Ξεκίνησα απο το βασικό κομμάτι. Το πληκτρολόγιο.

Ετσι μια μέρα άρχισα να ξηλώνω (Σφάξω) τον υπολογιστή,απο το Case,άρχισα τη μετατροπή "κόβοντας" αρχικά το μέρος των microdrive..

Σειρά είχε η διάνοιξη των τρυπών για τα switch των πλήκτρων τα οποία προήλθαν απο ενα παλαιό πληκτρολόγιο για PC-XT.

Σύμφωνα με το διάγραμμα - κύκλωμα της μεμβράνης,έγινε η καλωδίωση των πλήκτρων και στη συνέχεια με τη χρήση πολυκαλωδίου (περιπου 30 σύρματα των 0.8χιλ) τα οποία βυσματώθηκαν σε μια θυλική φισσα DE-19.
Κατόπιν με τη χρήση καλοδιωταινίας στην αντίστοιχη αρσενική φίσσα για την στήριξή της απο πίσω στο σασί του Desk top,και κατασκευή μικροαντάπτορα με πλακετα,για την σύνδεσή με τα molex του QL Board.

Το ίδο το Board του υπολογιστή δεν έμεινε ετσι...

Ξηλώθηκε ολο το τμημα τροφοδοσίας τάσεων με αφαίρεση των 3 regulators (5V , 12V ,-5V) καθώς έγιναν και οι απαραίτητες μετατροπές στη πλακετα.

H expansion φισσα του υπολογιστή,βγήκε και ξανακολλήθηκε κάθετα ως προς τη πλακέτα για να στηρίζονται κάθετα σε αυτή οι κάρτες επέκτασης (οπως και στα PC).

Στα Microdrives έγινε επέκταση της καλωδίωσης με νέες φλατ καλωδιοταινίες για την σύνδεσή τους.

Το DESK TOP case προήλθε (αυτουσιο) απο εναν παλιο PC-XT.

Χρησημοποιήθηκε κανονικά το switching τροφοδοτικό του PC,για να δίνει τις απαραίτητες τάσεις στο board του QL.
Το 5/1,25 FFD έμεινε κανονικά στην επάνω θεση,και το οποίο συνδέθηκε με το FDD controller της ΜΙκροτεκ.

Η κάτω θέση (κενή) για το 2ο FDD των 5/1.25" φιλοξένισε τα 2 Microdrive,τα οποία στηρίχθηκαν με μακριές βίδες ως αποστάτες στον πάτο του σασί.
Μικρες ορθογώνιες παραλληλόγραμμες οπές (δυο) δημιουργήθηκαν στην πλαστική μάσκα (κάλυμα) της θέσης του 2ου 5,1/25" FDD
για την εισαγωγή των μικροκασετών. Επίσης 2 κίτρινα led διπλα σε κάθε θέση microdrive δήλωναν την λειτουργία τους.
Μια αστοχία είχε προκληθεί εδώ,διότι η πλαστική μάσκα του PC δεν άφηνε τις μικροκασέτες να πατάνε επαρκώς στη κεφαλή ανάγνωσης με αποτέλεσμα να πρέπει να πιέζεται ελαφρώς με το χέρι οταν η μικροκασετα λειτουργούσε. (Δεν ηθελα να ανοίξω μεγαλύτερη τρύπα στη μασκα για λόγους αισθητικής-αλλά εις βάρος της λειτουργικότητας.. )

Επίσεις αφαιρέθησαν και ολες οι φύσσες των πίσω συνδέσεων του QL,και με καλώδια συνδέθηκαν κανονικές φύσσες DE-9
στο πίσω μέρος του desktop (σε 2 κενές θέσεις για καρτες).






Για να μην λεω πολλά και ζαλίζω,το μηχάνημα που προέκυψε δούλευε κανονικά μέχρι και τα μέσα των 90. Νομίζω καλοκαίρι του 96 παρέδωσε πνεύμα η μνήμη. (video ram) Οπότε και το project ξηλώθηκε - διαλύθηκε και έγινε ανταλλακτικά για τον 2ο QL που είχα και έχω ακόμη.
Ο λόγος που το διέλυσα και δεν το επισκεύασα ήταν καθαρά πρακτικός - λόγο έλλειψης χώρου την εκείνη δεδομένη στιγμή,και λόγω επίσης οτι είχα και τον 2ο QL,όπου και ήθελα να διατηρήσω ως έχει (Για την ιστορία και την συλλεκτικότητα. Αν κάτι έπρεπε να σωθεί και να διατηρηθεί θα έπρεπε να ήταν ο γνήσιος QL και τίποτα άλλο.. (Και γενικώς αυτής της γνώμης είμαι ακόμη για τα όποια μηχανήματα)
Δε λέω καλές και οι κατασκευές ,πατέντες,μετατροπές κτλ, αλλά σαν το γνήσιο δεν έχει...






Το μονο που εχει απομείνει για να θυμάμαι αυτό το δημιούργημα ειναι 2-3 εκτυπωμένες φωτογραφίες κατα την κατασκευή (που κάποια στιγμή να τις σκανάρω άμα τις βρω,για να τις δείτε) , το πληκτρολόγιο και το παλαιό κατεστραμμένο Board του QL......

Επισυνάπτω μερικές φωτο.....

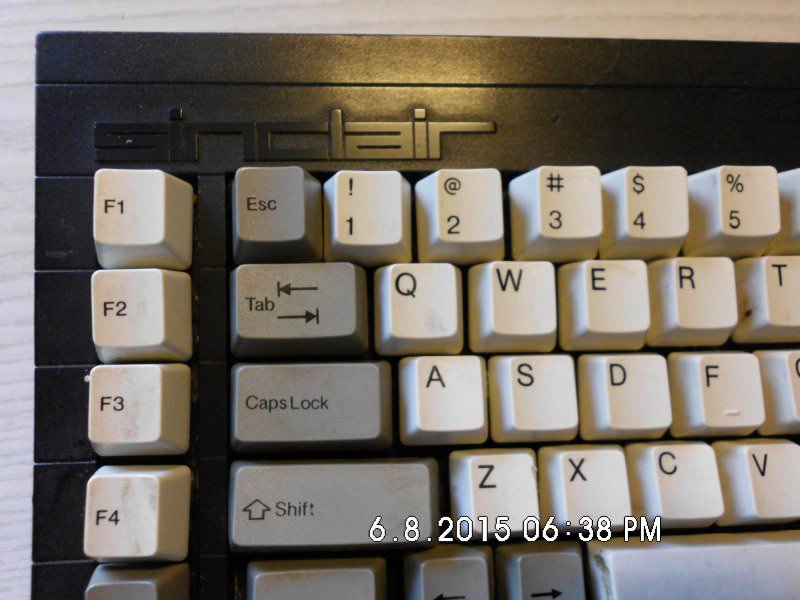

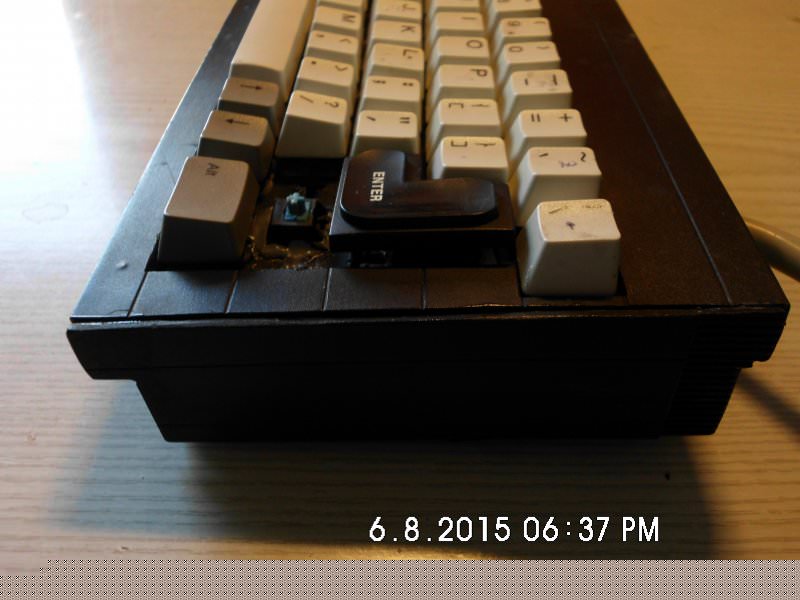

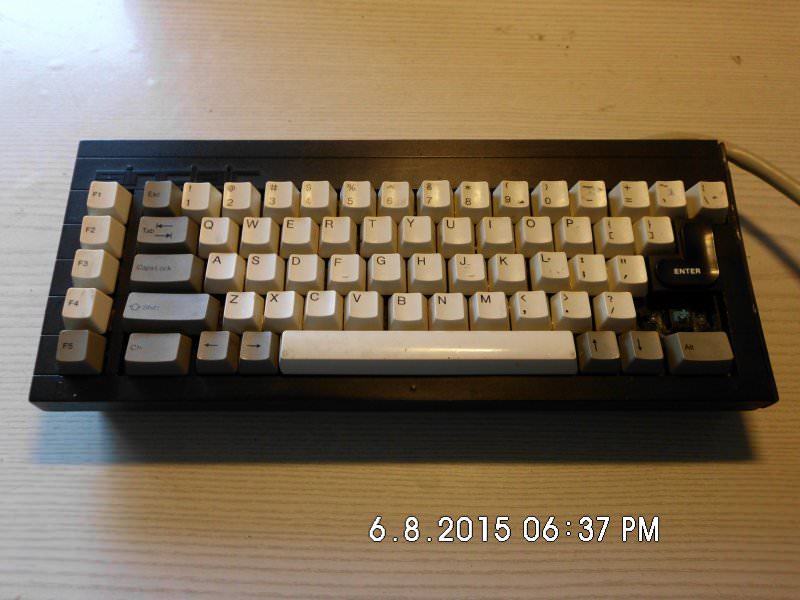

πληκτρολόγιο... η αφαίρεση - κόψιμο απο το case των microdrive, Διακρίνουμε και ενα απο τα μπουτον διοτι το πλήκτρο εχει χαθεί...

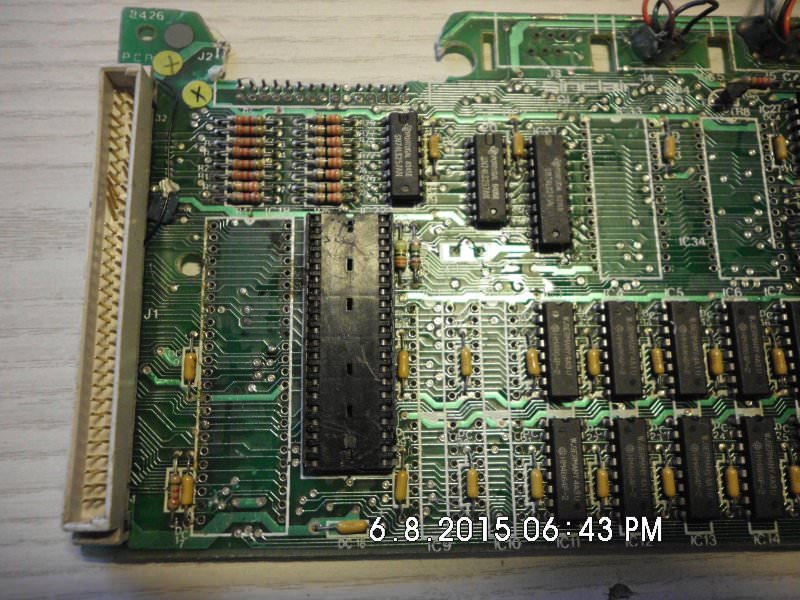

H expansion port - σκοπιμα εχει καθετη διάταξη για να μπαινει καθετα η καρτα επέκτασης του QL ωστε να χωρα στο desk top σασι...

-Επίσης με καλώδια και στήριξη στο πίσω μερος του Desktop είχε γίνει και για το τμήμα της πλακέτας (αφαίρεση) απο το Q-board για το slot της Rom port...

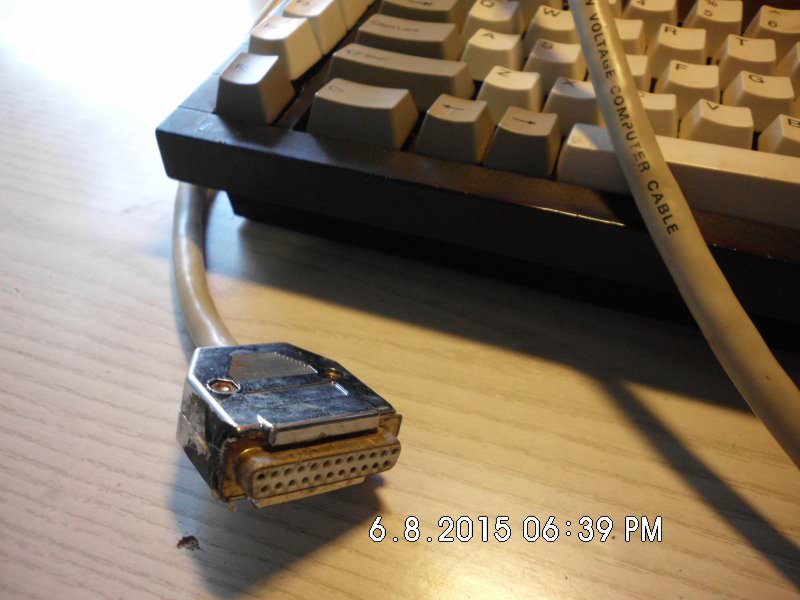

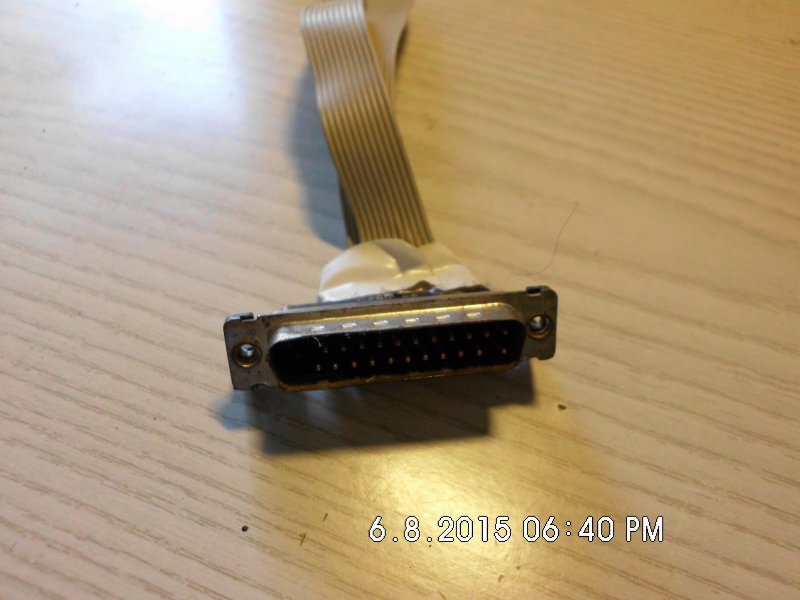

H εξωτερική καλωδίωση του πληκτρολογίου με τις φίσες de-21.... καθώς και η αντίστοιχη εσωτερική.

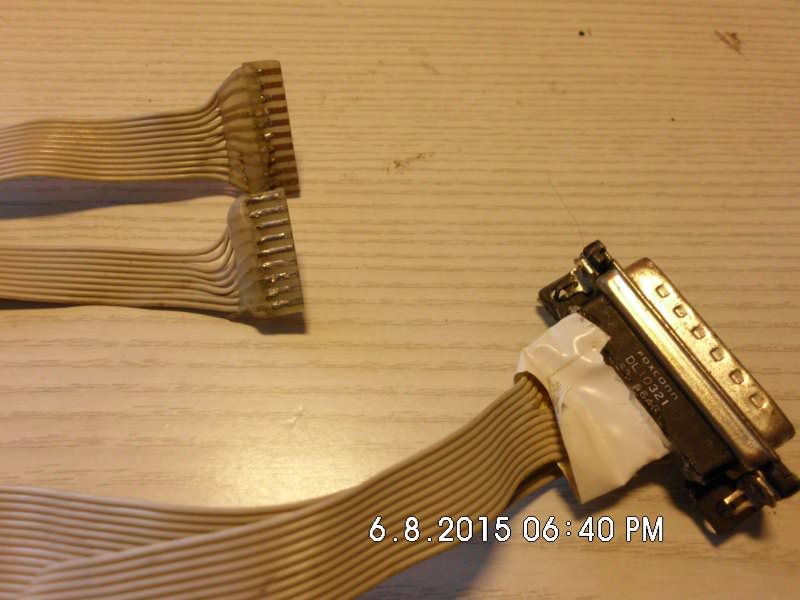

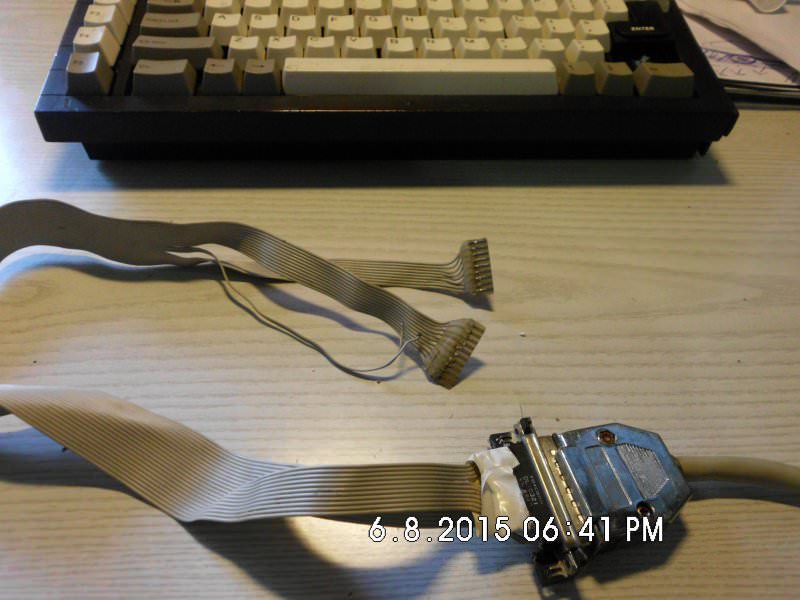

H εσωτερική καλωδίωση με ταινία φλατ για την σύνδεση του πληκτρολογ'ιου με το QLBoard.

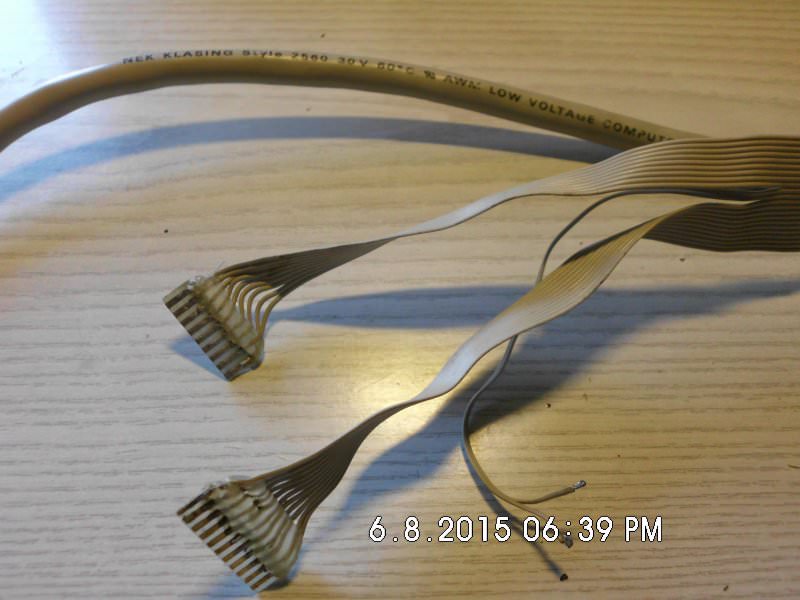

Στις απολήξεις διακρίνουμε τις πλακέτες-αντάπτορα για την απευθείας σύνδεσή τους με τα molex...

Αυτά για την ώρα,ευχαριστώ για τον χρόνο σας!

Έχω πάθει τενοντίτιδα από τα κλικ στα "ΕΥΧΑΡΙΣΤΩ" που σου βάζω...

Αμ μπράβο! ο Thor!!!
Αυτό που έπρεπε απο την αρχή να είναι ο QL!
Ακόμα μια φορά εξαιρετικός!
Είμαι κατά των μετατροπών αλλά καμιά φορά δεν πρέπει να είμαστε τόσο δογματικοί.
