DIY επέκταση μνήμης 512Κ δημιουργήθηκε από lliont
Γεια σας είμαι ο Λέων, QL ήταν ο τρίτος μου υπολογιστής μετά τους TI-99/4 και Spectrum.

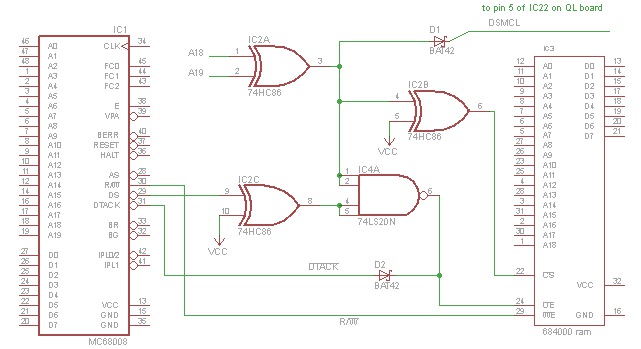

Πρόσφατα σχεδίασα μια επέκταση μνήμης στα 640K (+512K) με την 684000 στατική ram.





Έχω κάνει και θέμα σε αγγλικόφωνο QL φόρουμ όπου μου έγιναν διάφορες χρήσιμες παρατηρήσεις και κατέληξα στο παραπάνω σχέδιο που δουλεύει καλά. Φυσικά από το παραπάνω σχέδιο λείπουν οι ενώσεις του data και address bus που ενοούνται.

TI-99/4a, ZX81, ZX Spectrum+, Sinclair QL, Commodore C64c, Atari 800, Lion Computer
users.sch.gr/tliontakis/index.php/my-projects
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, nkary, geo1977, GeoAnas, chdlee, arislab, konc, VincentGR, nikosdoykas, kokkiklhs

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • lliont
  • Το Άβαταρ του/της lliont Συντάκτης θέματος
  • Retro Fan
  • Retro Fan
Περισσότερα
08/02/2015 12:10 #26296 από lliont
Απαντήθηκε από lliont στο θέμα DIY επέκταση μνήμης 512Κ

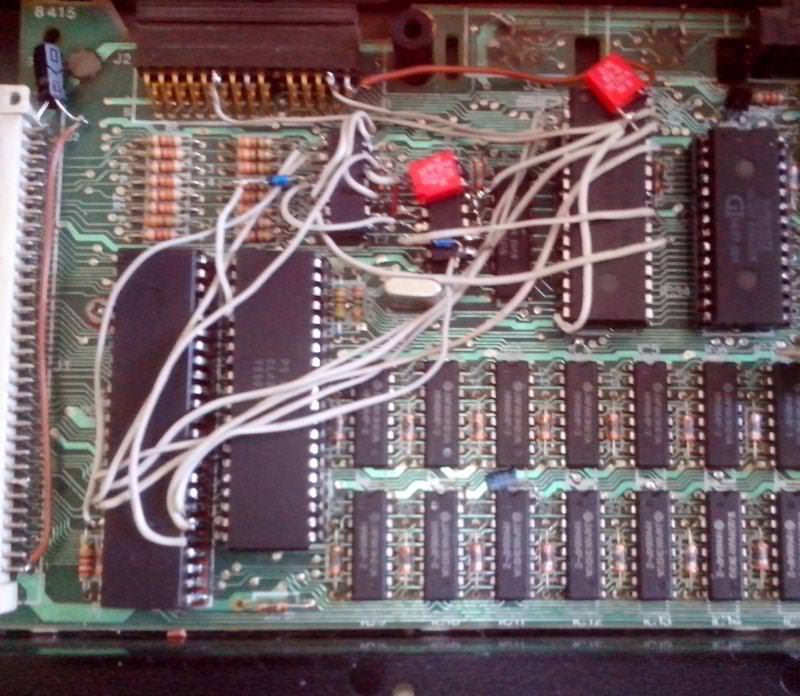

Δεν έφτιαξα πλακέτα αλλά κόλλησα ολοκληρωμένα πάνω από τα υπάρχοντα και έκανα τις ενώσεις με καλώδια και έτσι το εσωτερικό του QL μου είναι σε αυτή την όμορφη κατάσταση:
