Minerva firmware for Sinclair QL

Για οσους θελουν να "ξεφυγουν" απο τα (λιγο ή πολύ) φορτωμενα με bugs firmwares του QL, δηλαδη απο τις roms FB, PM και AH κατα κυριο λογο, υπαρχει λυση και τ'ονομα της ειναι Minerva. To Minerva, ειναι ενα λειτουργικο το οποιο εχει διορθωμενα τα λαθη των προηγουμενων firmware versions μεχρι και την MG(1Σ13 για την ελληνικη rom) και εισαγει πολλες καινοτομιες σε σχεση με τα προηγουμενα firmwares. Κατ'αρχας ειναι ταχύτερο, εχοντας ενα μεγαλο μερος του κωδικα γραφτει απο την αρχη, προσφερει autoboot(15 sec μετα την αρχικη οθονη), soft reset με συνδιασμο πληκτρων, multitasking στη SuperBASIC κτλ. Για περισσοτερες πληροφοριες μπορειτε να διαβασετε το manual του Minerva: sinclairql.speccy.org/archivo/docs/hard/..._Technical_Guide.pdf
Το λειτουργικο μεγεθους 48Κ, γραφεται σε μια eprom 27C512 χωρητικοτητας 64K. Το rom image, εκδοση 1.98 του λειτουργικου βρισκεται εδω: www.dilwyn.me.uk/qlrom/min198.zip

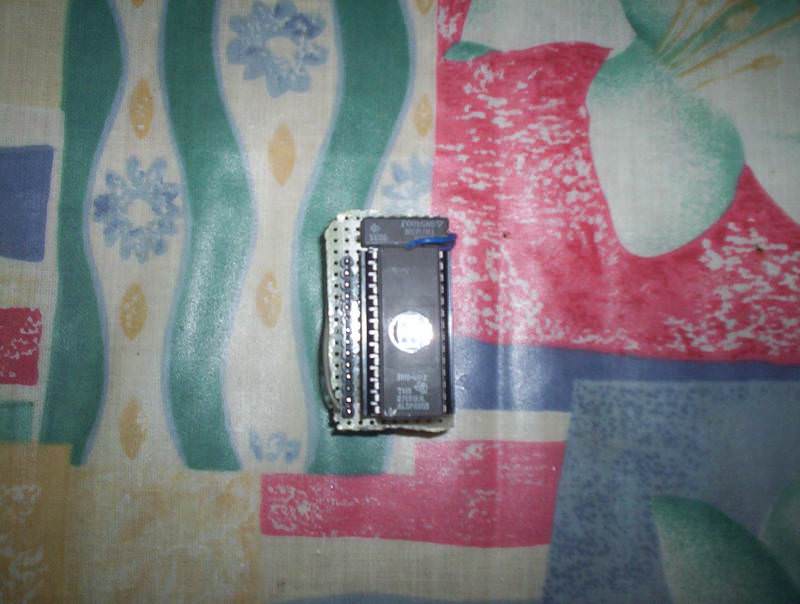

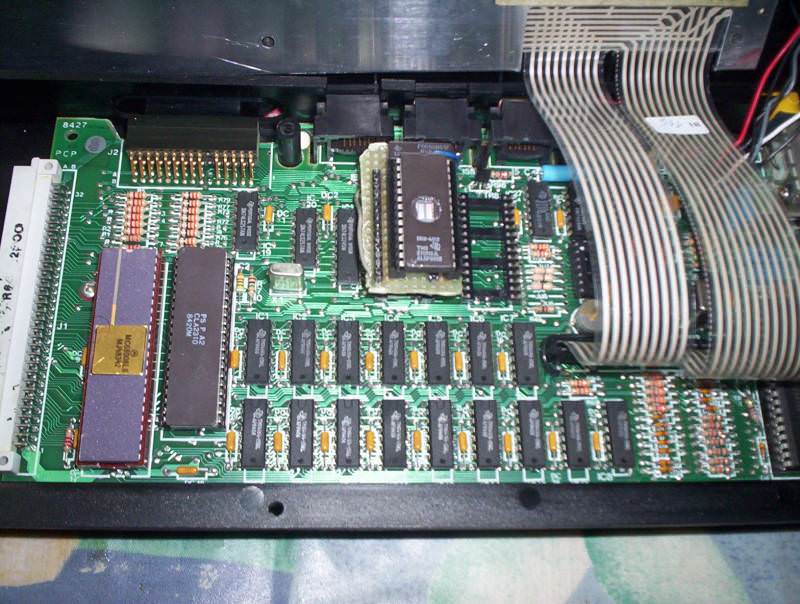

Αφου εχουμε προγραμματισει την eprom με το Minerva image, παμε στα ευκολα , που ειναι η κατασκευη του pcb module adaptor για την eprom. Η πλακετα αυτη ουσιαστικα κανει συμβατο το pinout της 23256 rom που ειναι τοποθετημενη στη βαση IC33 του QL, με το pinout της eprom καθως επισης διορθωνει τη λογικη σε μερικα σηματα για να διαβαστει σωστα η eprom.

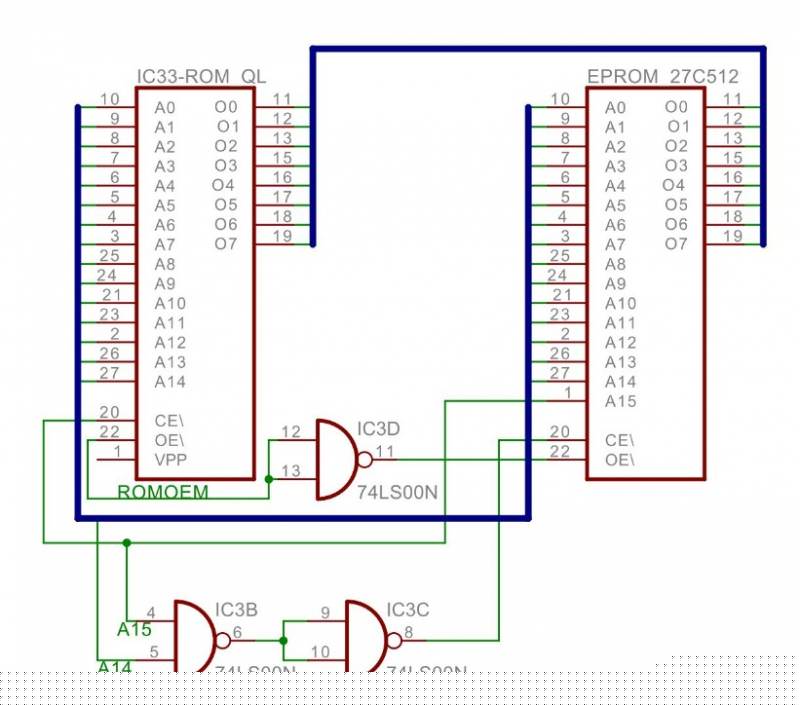

To θεωρητικο σχεδιο του κυκλωματος ειναι:

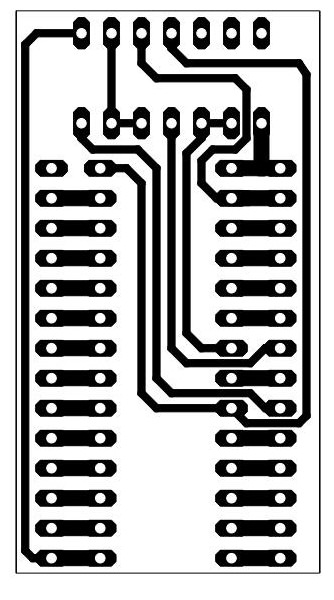

Το σχεδιο του pcb:

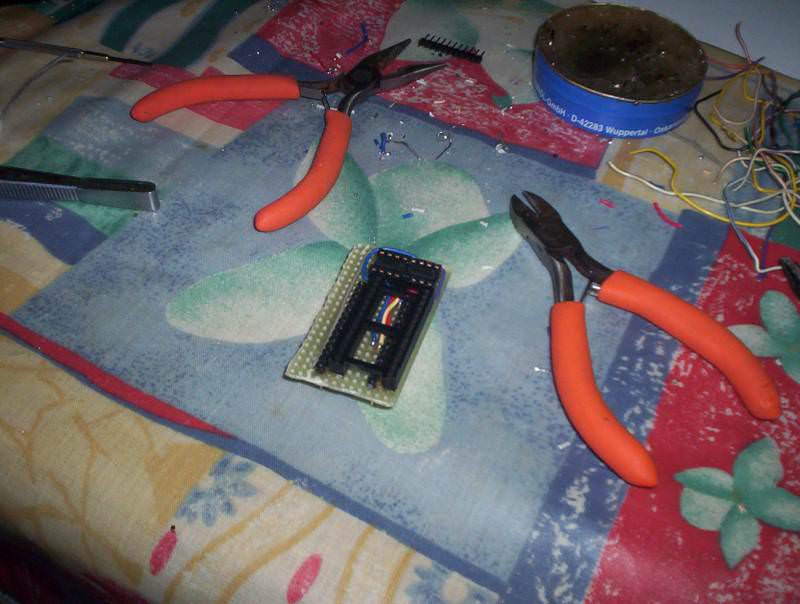

Περα απο την 27C512 και το 74LS00, δε θα χρειαστουμε παρα ενα μικρο κομματι πλακετας γενικης χρησεως, μερικα κομματια καλωδιο, μια βαση 14 pins, μια βαση 28 pins(αν θελουμε σε βασεις τα ολοκληρωμενα) και ακιδοσειρες με στρογγυλα pins για το κατω μερος του pcb που θα κουμπωσει στη βαση της motherboard του QL.
Ειναι μια ευκολη κατασκευη με φτηνα υλικα,που χρειαζεται λιγη υπομονη και προσοχη!

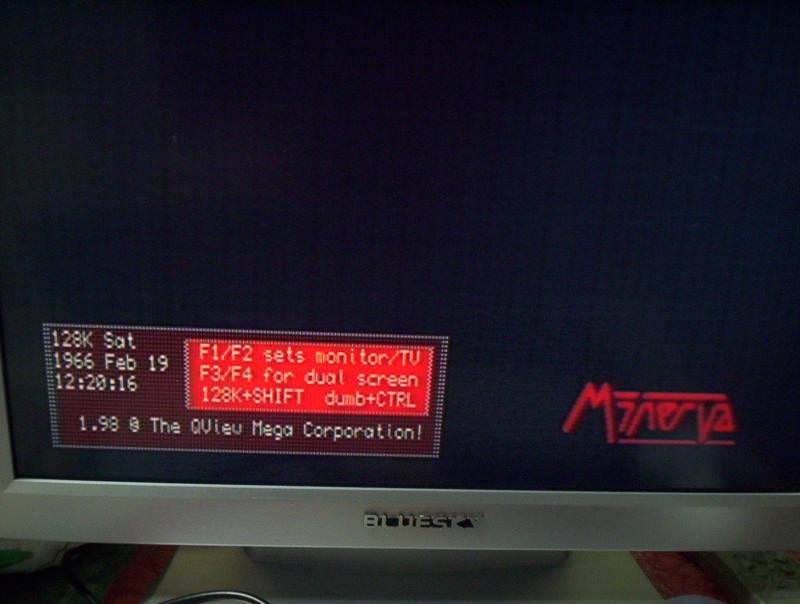

Πιστευω οτι οσοι επιχειρησουν να περασουν απο τη JM, JS, 1Σ13 και παλαιοτερο firmware στο Minerva, θα αποζημιωθούν με ολα αυτα που προσφερει το λειτουργικο!

Καλο QLing!

Τα Ελληνικα τα καταφερες τελικα?

cybervet έγραψε: Τα Ελληνικα τα καταφερες τελικα?

οταν λες ελληνικα εννοεις την 1Σ13 ελληνική version? Όχι, τελικα δε καταφερα να τη τρεξω απο eprom, αφου παρ'ολο που γραφοταν σωστα σε μια 27C256 το 32Κ χαμηλο κομματι του firmware και σε μια 27C128 το 16Κ υψηλο κομματι του firmware(αφου το εκανα split με καποιο split/joiner προγραμμα), το QL κράσαρε στο boot, λόγω ασυμβατότητας των pinouts 23256,23128 rom και eproms. Η ευθυνη ειναι δικια μου, γιατι διαβασα με βιασυνη τα datasheets των roms και δεν προσεξα τις ασυμβατοτητες. Μονο οταν μετα απο πολλες αποτυχημενες προσπαθειες, εθεσα το θεμα στο qlforum.co.uk και μου απαντησαν οτι με κανενα τροπο δε θα δουλεψουν οι eprom απευθειας κουμπωμενες στις βασεις αλλα μονο με το πλακετακι μετατροπης που χρησιμοποιειται για το Minerva firmware, στραφηκα στη λύση του pcb adaptor. Οποτε σε αυτη τη περιπτωση με το pcb adaptor, γραφεις σε μια eprom 27C512, ολο το κωδικα(και των δυο original roms) των 48Κ του firmware, οποιου firmware θελεις, 1Σ13, JM, JS, MGU, Minerva κτλ και ξενοιαζεις!

Αν και δεν έχω ασχοληθεί καθόλου με QL, το topic είναι εκπληκτικό !
Ευχαριστώ για την πληροφόρηση !

και επειδη δεν αφηνουμε τιποτα να παει χαμενο σε καιρους κρισεως, τα 16Κ που μενουν αχρησιμοποιητα στην eprom, τα γεμιζουμε εαν θελουμε με το Toolkit II της Qjump! Ετσι με ενα σμπάρο(με μια eprom), δυο τρυγόνια Minerva(ή οποιοδηποτε αλλο firmware θελετε) + Toolkit II ταυτοχρονα στο QL! Ετσι, ακομα και αυτοι οι οποιοι δεν εχουν cartridge με το ΤΚΙΙ για το Rom slot του QL, ή δεν το εχουν ενσωματωμενο σε καποια καρτα επεκτασης, μπορουν να τρεξουν το ΤΚΙΙ ή οποιοδηποτε Qdos ή SuperBASIC extension, ή ακομα και γλώσσα προγραμματισμου, αρκει να ειναι ο κωδικας μεγεθους 16Κ!




Οφειλω να πω, οτι στο θεμα του σωστου τροπου με τον οποιο εγινε το joining του min198.rom image και του tk213.rom, βοηθησαν τα μελη του qlforum.co.uk! Thanks folks!

...Το'πες κ' το'κανες θηρίο!! Μπράβο ρε Χρησταρα!!

arislab έγραψε: ...Το'πες κ' το'κανες θηρίο!! Μπράβο ρε Χρησταρα!!

ερχονται κι αλλα Αρη!

Τι να πω είχα αποφύγει μέχρι σήμερα να αγοράσω έναν EEPROM programmer, έτσι και αλλιώς ότι έκανα το έγραφα σε pic, σήμερα τον παρηγγειλα διαβάζοντας αυτο το τοπικ, πολυ ωραία δουλειά, όταν έρθει θα σου ζητήσω τις απαραίτητες info...

Akis έγραψε: Τι να πω είχα αποφύγει μέχρι σήμερα να αγοράσω έναν EEPROM programmer, έτσι και αλλιώς ότι έκανα το έγραφα σε pic, σήμερα τον παρηγγειλα διαβάζοντας αυτο το τοπικ, πολυ ωραία δουλειά, όταν έρθει θα σου ζητήσω τις απαραίτητες info...

προχωρα ακάθεκτος! οπου και οσο μπορω, θα βοηθησω!

ΧΑΧΑΧΑ και εγώ εχτές παράγγειλα έναν, μαζί με τις Επρομ..........πανδημία βλέπω να έρχεται......

cybervet έγραψε: ΧΑΧΑΧΑ και εγώ εχτές παράγγειλα έναν, μαζί με τις Επρομ..........πανδημία βλέπω να έρχεται......

κατακλυσμός απο eprom programming!! Γιώργο(geo1977), για βοήθα τη κατασταση!

Criskgnr εγραψες στο Qlforum οτι o EPROM programmer δεν γραφει ολες τις 27c512 , ποιες συστηνεις γιατι εχω παραγγειλει τον ιδιο με εσενα?
Παρελαβα 60 microdrive cartriges θα τους κανω ενα σερβισακι στα σβουγγαρακια και μετα θα κανω εναν καταλογο με τα προγραμματα που υπαρχουν , εαν εχετε και εσεις προγραμματα καντε το ιδιο για να δουμε τι υπαρχει.
Τασος

Εχω δοκιμασει μονο με TMS27C512JL και τη προγραμματισε σωστά. Για τις eproms που υποστηριζει ο programmer(και ολα τα υπολοιπα ICs), θα κατεβασεις τη G540 DeviceList (0.5M) απο: www.stg51.com/down/class/

απο προγραμματα για το QL, εχω μονο τα 4 του πακετου της Psion και το Toolkit II της Qjump.

Αρα εχει πολλα να παιρνεις ετοιμασε δισκετες μολις ξεμπερδεψω να αρχισω τις αντιγραφες......
Εχω και την RΟΜ του ICE αλλα δεν εχω ψαξει ακομη αν αντιγραφεται σε Επρομ
