ZX Spectrum joystick interface (ROM ψηφιακή)

Ευχαριστώ πολύ για την αποδοχή. Αφορμή της εγγραφής μου είναι οτι αποφάσισα να αγοράζω ένα zx spectrum 48κ rubber key που πάντα ήθελα και να επισκευάσω ξανά το 48 PLUS που έχω από το 1986 και να θυμηθώ ξανά κανένα παιχνιδάκι! Ανάμεσα στα πράγμα που έχω είναι και ένα joystick interface Ελληνικής κατασκευής από τη εταιρία ROM ψηφιακή. Θέλω να ρωτήσω εάν κάποιος φίλος από εδώ γνωρίζει το εν λόγο interface και έχει τις οδηγίες του απο τις οποίες έχω τις μισές.

Καλώς το παλληκάρι, καλή χρονιά.
Αυτό που θυμάμαι σχετικά με το συγκεκριμένο περιφερειακό είναι ότι εξομοιώνει λεκτουργία πληκτρολογίου, γι'αυτό και έχει 5Χ8 επαφές. Βραχυκυκλωνοντας με κροκοδειλάκια τις κατάλληλες διαδρομές ουσιαστικά διαλέγεις "κουμπιά" για το κάθε παιχνίδι αλλά αντί να πατάς τα κανονικά κουμπιά στο πληκτρολόγιο, την ίδια δουλειά σου κάνει το interface...

Καλησπερα φιλε μου,

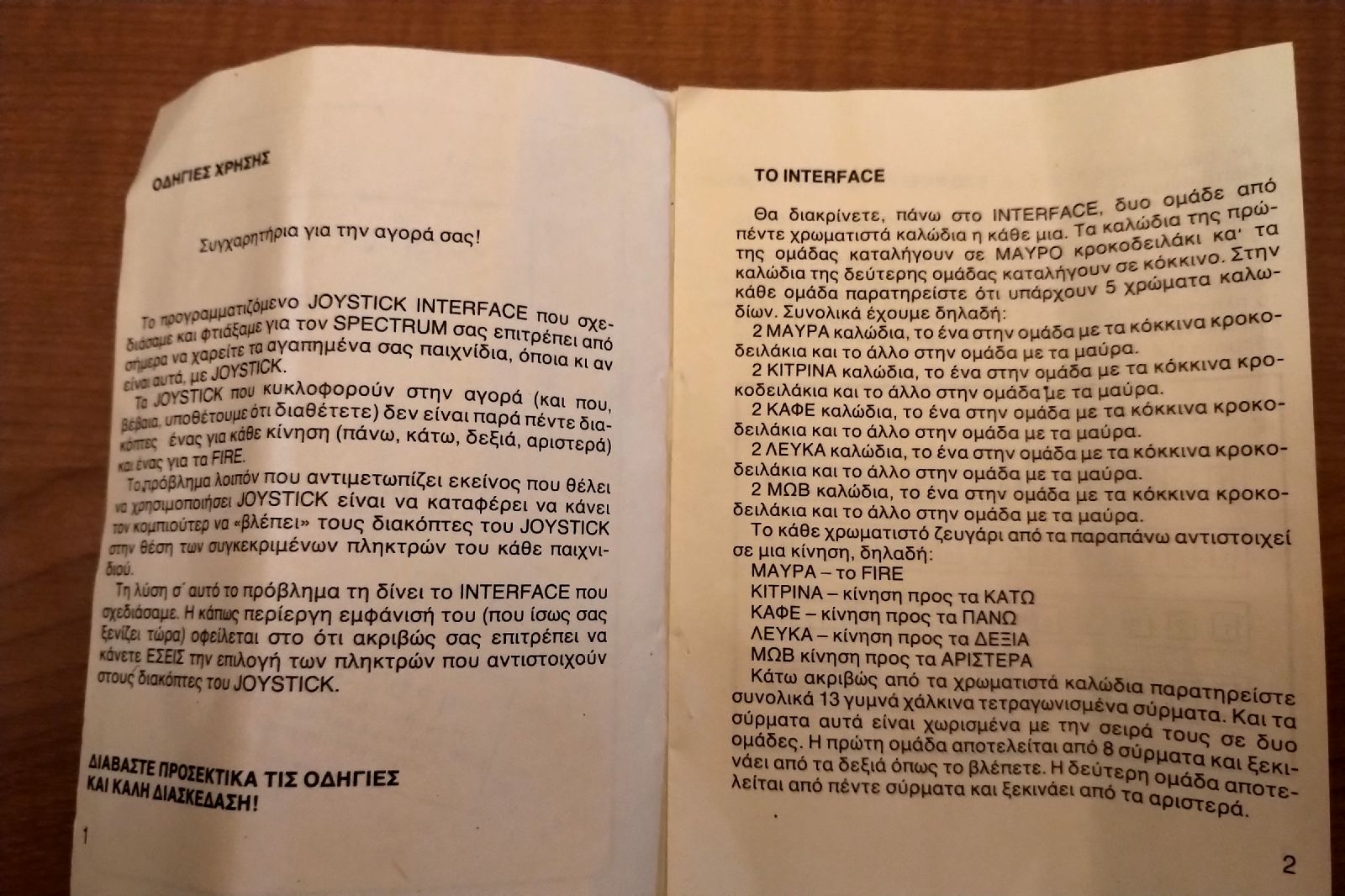

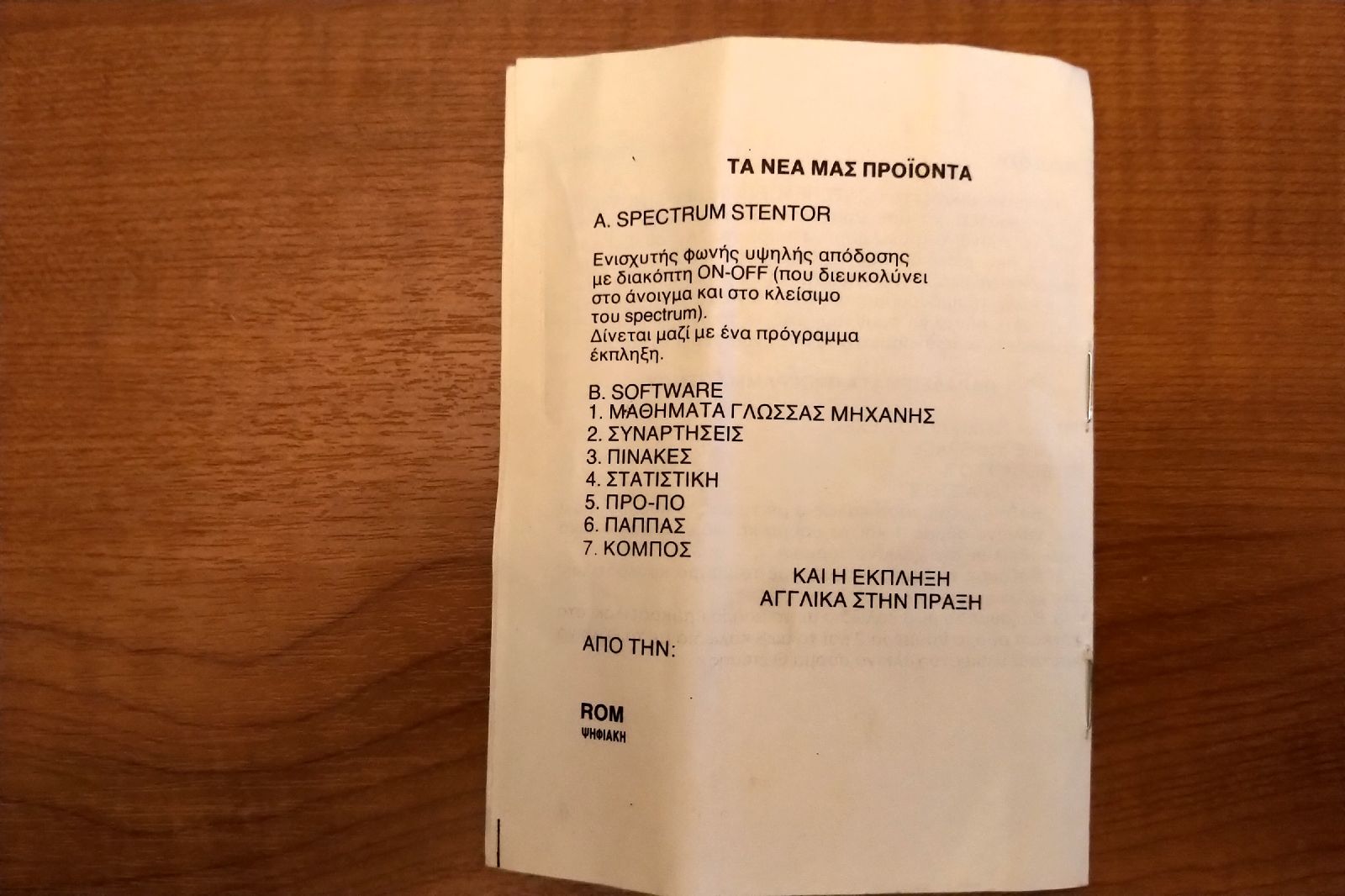

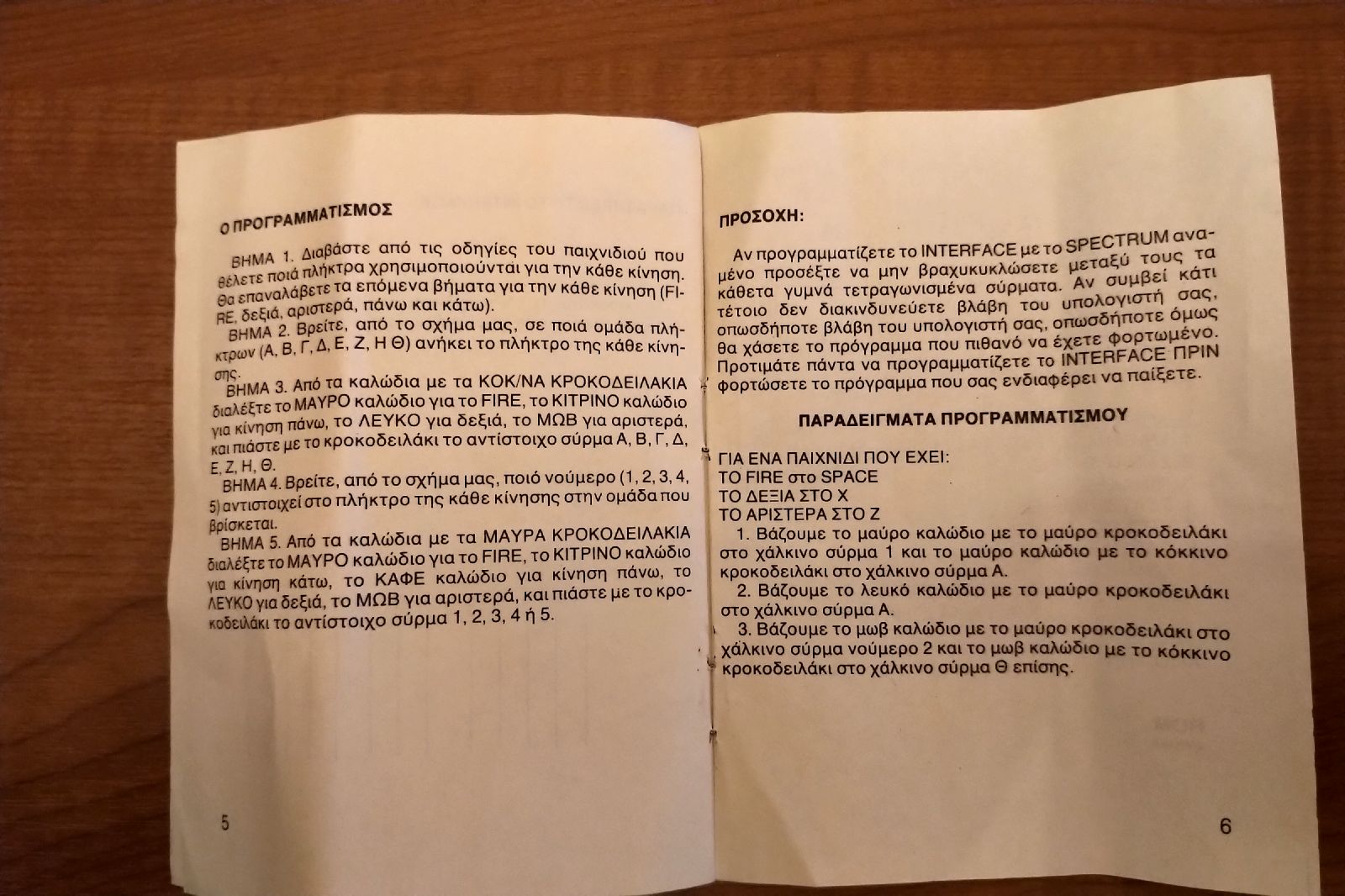

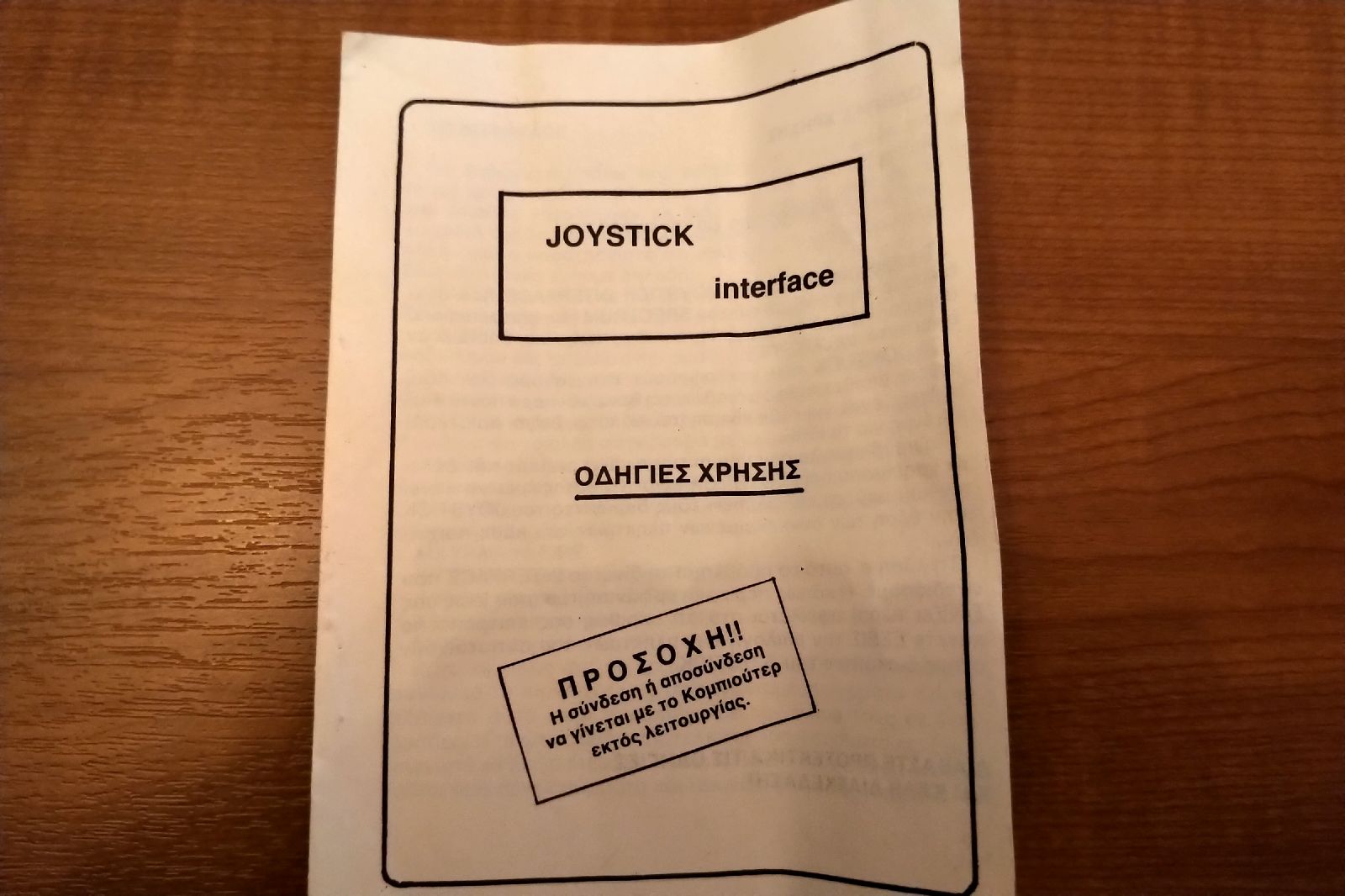

Δες τις photos. Ισως ειναι αυτες που ζητας. Ειναι 6 σελιδες + 1 η αρχικη +1 η πισω τελευταια. Το εβαλα και σε PDF

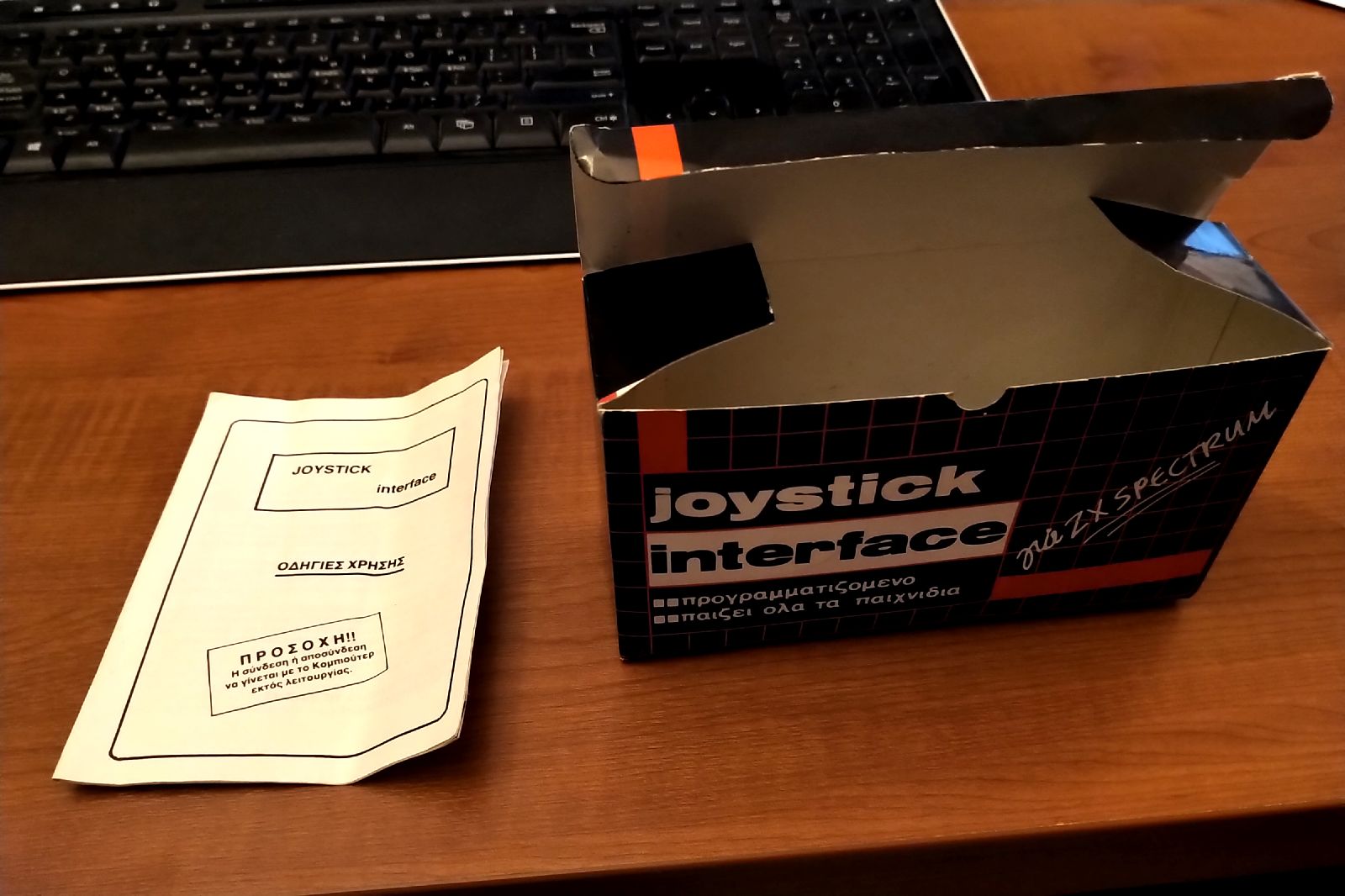

Φίλε μου σε Ευχαριστώ πολύ. Δεν ειναι ακριβός αυτές μιας και δεν περιλαμβάνουν το σχέδιο του spectrum plus αλλά θα κάνω δουλειά και με αυτες πιστεύω. θυμήθηκα το κουτί το οποίο το διατηρείς άριστο.
Όποιος φίλος βέβαια τις έχει εδώ είμαστε. Και πάλι ευχαριστω.

Τί μου θυμήσατε τώρα με τη ROM Ψηφιακή

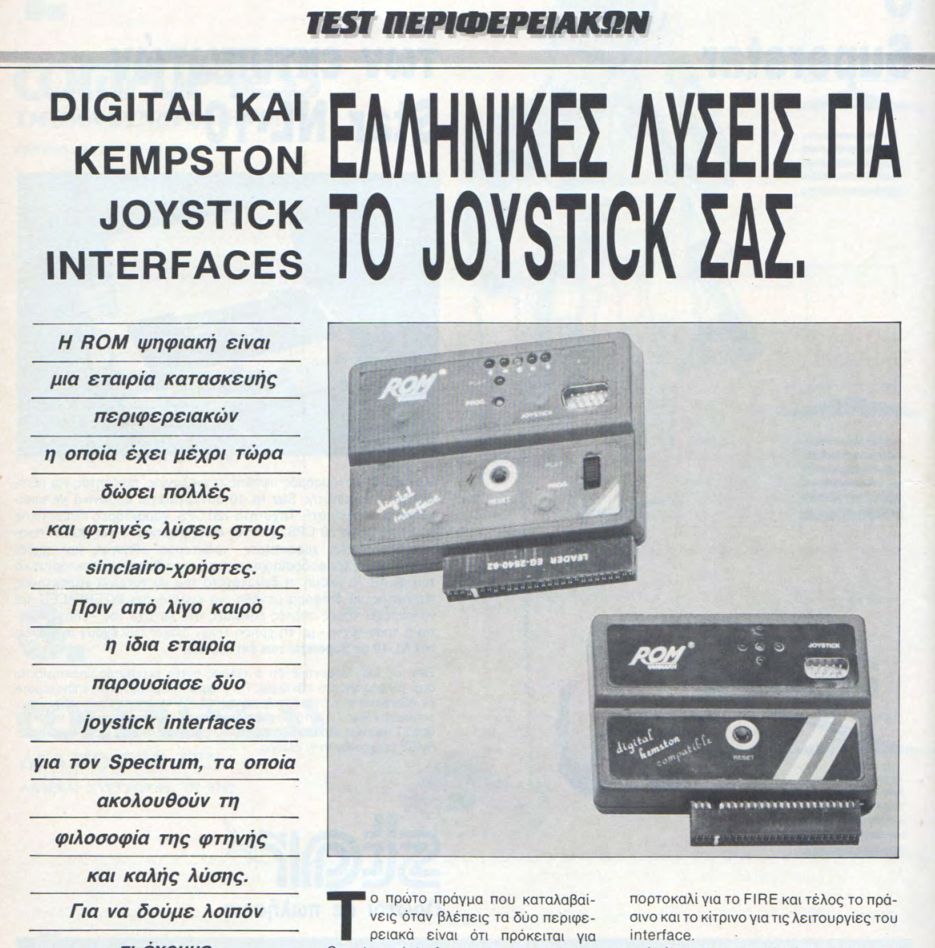

Θυμάμαι τις διαφημίσεις της και τις παρουσιάσεις στο Pixel.
Είχε χρήσιμα gadgetάκια για τον Spectrum μας και σε καλές τιμές, αν θυμάμαι καλά. Άσε που ήταν και ελληνική.
Και τη δουλειά τους την έκαναν μια χαρά.
Θυμάμαι ότι είχα πάρει αυτό που έστελνε τον ήχο του Spectrum στην τηλεόραση (δεν θυμάμαι ακριβώς πως το έλεγαν) το οποίο μου φάνταζε σαν φοβερή αναβάθμιση σε σχέση με τον ήχο του Spectrum. Μου έβγαζε ένα ψιλό-παράσιτο στην εικόνα όταν ακουγόταν ήχος αλλά είχε άλλη αίσθηση όταν έπαιζες κάποιο παιχνίδι.
Δεν κατάλαβα ποτέ αν γι' αυτό έφταιγε το κυκλωματάκι ή ίσως κάποια άτσαλη κόλλησή μου.
Κάπου πρέπει να βρίσκεται ακόμα

Stentor λεγόταν...

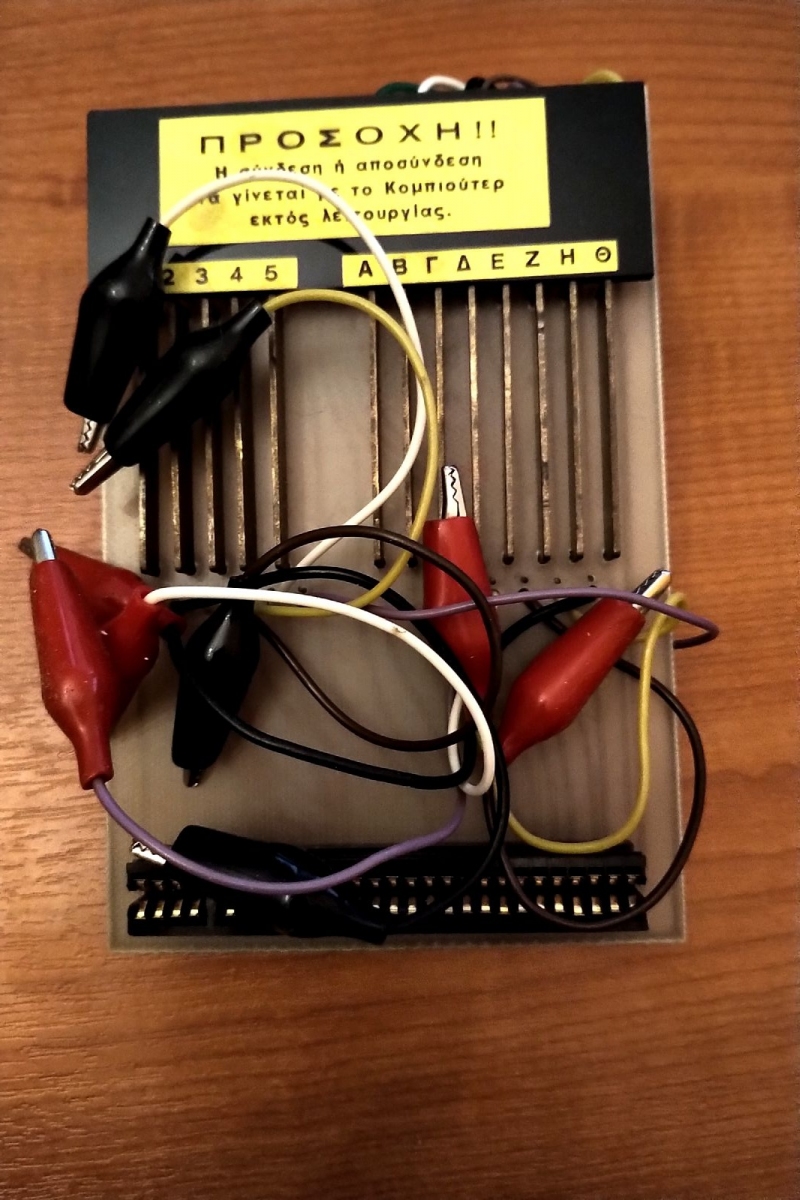

Θα δεις ότι το board έχει 5 επαφές από τη μια μεριά, και 8 επαφές από την άλλη. Αυτά προφανώς αντιστοιχούν στα low 5 bits του data bus και στα high 8 bits του address bus αντίστοιχα, μιας και αυτός είναι ο μηχανισμός που διαβάζει το keyboard ο spectrum. Το keyboard είναι σπασμένο σε 8 half-rows από 5 keys το καθένα:

column:	0	1	2	3	4
row 0:	caps-shift	Z	X	C	V
row 1:	A	S	D	F	G
row 2:	Q	W	E	R	T
row 3:	1	2	3	4	5
row 4:	0	9	8	7	6
row 5:	P	O	I	U	Y
row 6:	enter	L	K	J	H
row 7:	space	symb-shift	M	N	B

Στον spectrum δεν υπάρχει joystick port. Τα joysticks κάνουν emulate keypresses, και αυτό το board με τα κροκοδειλάκια του σου επιτρέπει να διαλέξεις κάθε κουμπί του joystick σε ποιο key θα αντιστοιχεί. Έχεις λοιπόν 5 καλώδια με κροκοδειλάκια από τη μια και 5 από την άλλη, που αντιστοιχούν στα 5 buttons του joystick (up/down/left/right και fire). Και διαλέγεις το καθένα από αυτά σε ποιο row και ποιο column θα συνδεθεί.

Παράδειγμα: αν υποθέσουμε ότι το μοβ καλώδιο από την μια και από την άλλη αντιστοιχούν στο fire button (δεν το ξέρω αυτό, είτε το γράφει το χαρτί που έχεις από πίσω, είτε θα το βρεις με trial and error), και θεωρήσουμε ότι θες να πατιέται enter όταν πατάς το fire button, τότε πρέπει να συνδέσεις από την αριστερή μεριά το μοβ κροκοδειλάκι στην 1η επαφή (1ο column), και στην δεξιά μεριά το μοβ κροκοδειλάκι στην 7η επαφή (7ο row).

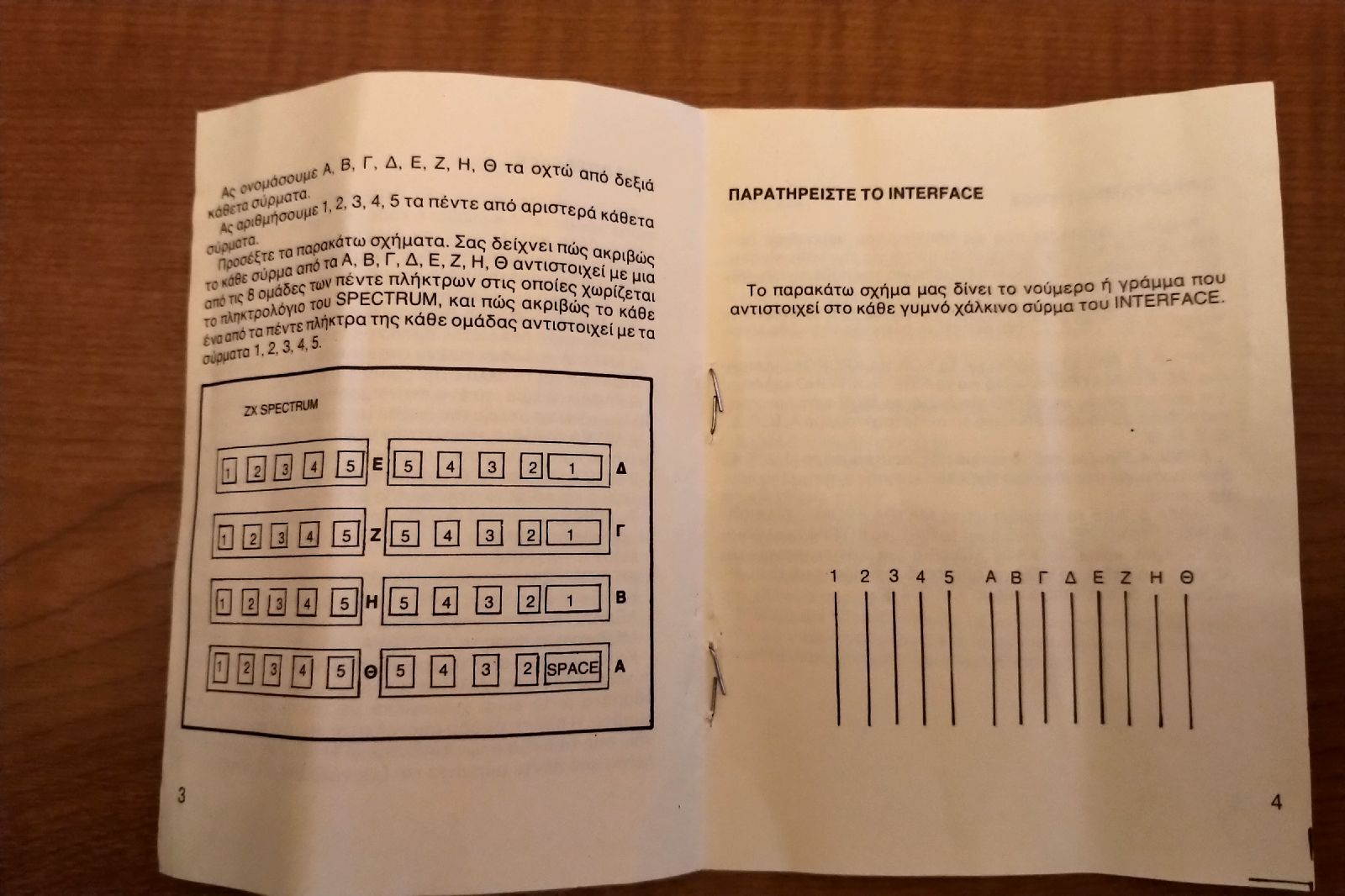

Edit: βλέπω από το φυλλάδιο από πίσω ότι έχουν με διαφορετική σειρά τα rows, οποτε αντί για την 7η επαφή, το έβδομο row αντιστοιχεί στην 2η που είναι μαρκαρισμένη ως B. Ακόλουθα το διάγραμμα τους.

Σε ευχαριστώ πολύ, το έχω ήδη συνδέσει και λειτουργεί κανονοκά αν και περιμένω Divmmc που έχει και θύρα για joystic αλλά το καλό με το συγκεκριμένο είναι οτι παίζει τα πάντα.
σημ δεν λαμβάνω ειδοποιήσεις για τις απαντήσεις σας οπότε συγχωρέστε με εάν καθυστερω να απαντήσω.
