Topic-icon FRANKENTIMEX Sinclair 1000

  • Pluto63
  • Το Άβαταρ του/της Pluto63 Συντάκτης θέματος
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
07/06/2015 13:28 - 07/06/2015 17:56 #29921 από Pluto63
FRANKENTIMEX Sinclair 1000 δημιουργήθηκε από Pluto63
Πριν από κανένα μήνα όπως διάβαζα τις αγγελίες στο Amibay έπεσε το μάτι μου σε μια που μόλις είχε μπει,

Frankestein timex sinclair 1000 not tested (σωπα)... Μπαίνω λοιπόν και βλέπω ένα περίεργο "πράμα" με ένα

μπλε keyboard και διάφορα άλλα, τιμή €10. Εεε λέω μόνο τα υλικά πού είναι εκεί θα το αξίζουν και συμφωνώ να

το πάρω. Όταν ο τύπος μου είπε ότι τα μεταφορικά από Βέλγιο ήταν τα διπλά από την τιμή του μηχανήματος κάτι

θα έπρεπε να ψυλλιαστω... Οπότε λίγες μέρες μετά φτάνει στην πόρτα ένα ΤΕΡΑΣΤΙΟ κουτί και ένας ιδρωμένος

ανθρωπάκος που έβριζε. Πρέπει να το ομολογήσω έπεσα πολύ εξω στις διαστασεις, αυτο το πραγμα ειναι HUGE!!
Αρχισα λοιπον ενα απο τα πιο περιεργα restore που μου εχουν παρουσιαστει.
Ασφαλως το μηχανημα δεν δουλευε και ασφαλως το προβλημα ηταν η ULA οποτε παει και το τελευταιο απο τα

ανταλλακτικα μου (ενας Ζ80 ποτέ ε?). Ξαναγινανε και διαφορες κολλησεις και αρκετη δουλεια στο πληκτρολογιο

αλλα αυτο θα το δουμε και με τις φωτογραφιες. Τελος να πω οτι το προντζεκτ που ειχε αρχισει αυτος ο κυριος

καποτε ηταν πολυ cool αν και το εφτασε στο 70%, ισως καποτε το τελειωσω αν καταλαβω τι διαολο ειναι το

interface που βλεπετε στη φωτο πιο κατω.
Μετα απο αρκετη δουλεια και διασκεδαση ενα περιεργο? ωραιο? τι να πεις μηχανημα ειναι ετοιμο για μια επομενη

εκθεση... (παντα μου ερχεται στο μυαλο ο Δημήτρης και τι πλακα θα ειχε να το κοιταζαμε μαζι)



Μολις ανοιξα το κουτι, βρωμερο και τεραστιο.



Συνημμένο αρχείο:

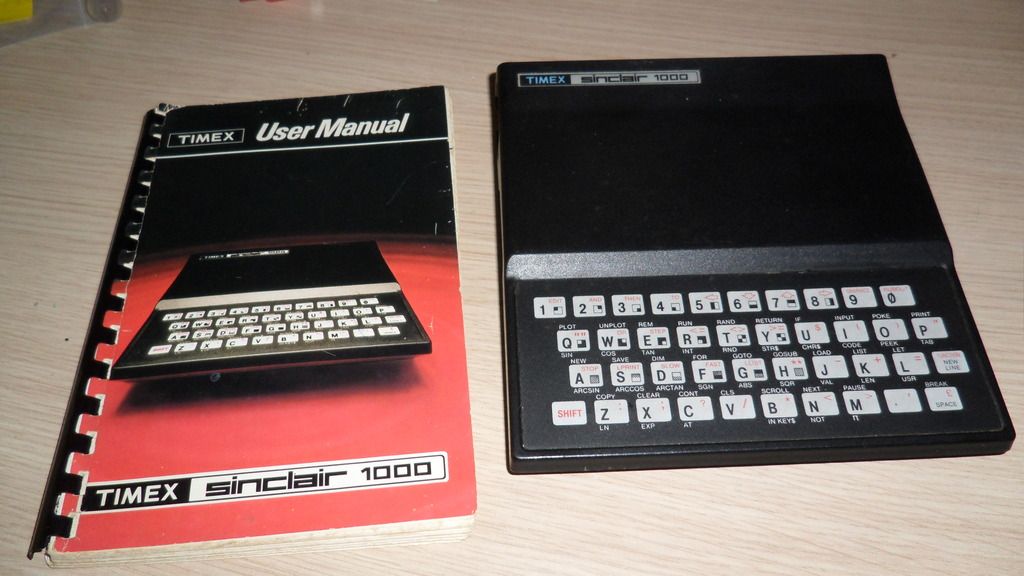

Εδω το αρχικο case και οι οδηγιες.



Συνημμένο αρχείο:

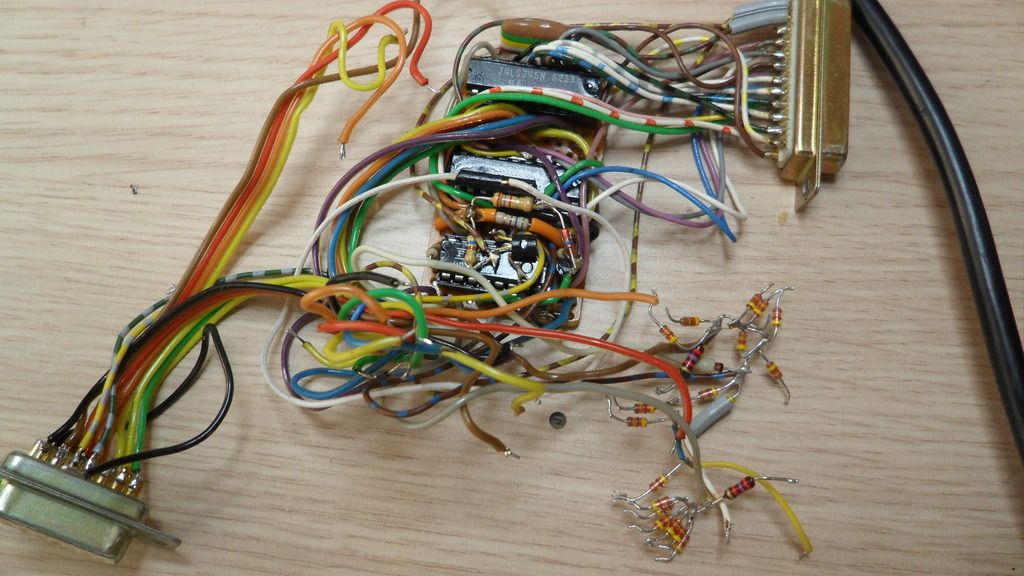

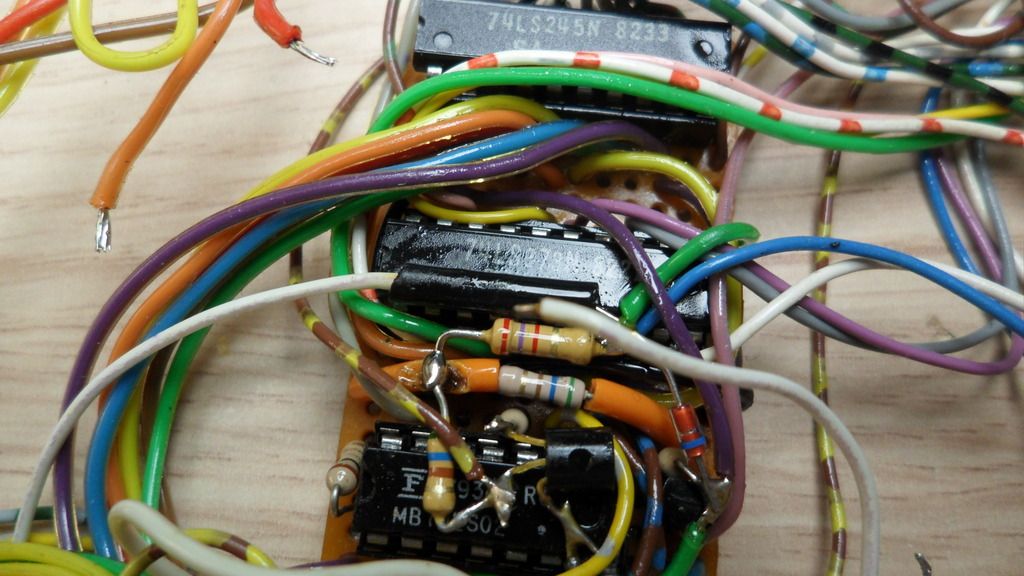

Ενα περιεργο interface που δεν ειχε ακομη συνδεθει, ενα μερος πιστευω ειναι για custom function στο keyboard

ενα αλλο serial interface, και ακομη το ψαχνω.



Συνημμένο αρχείο:




Συνημμένο αρχείο:

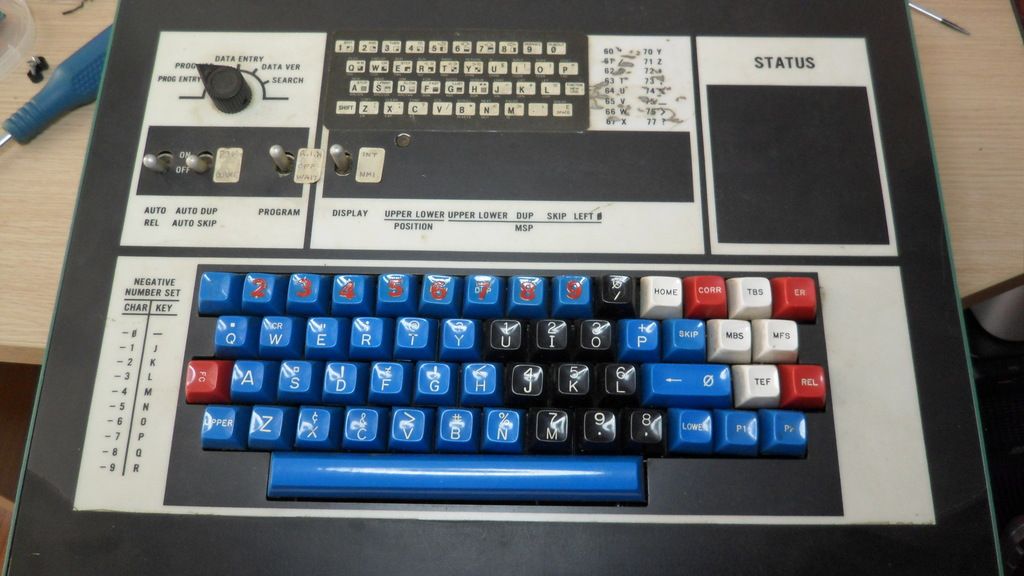

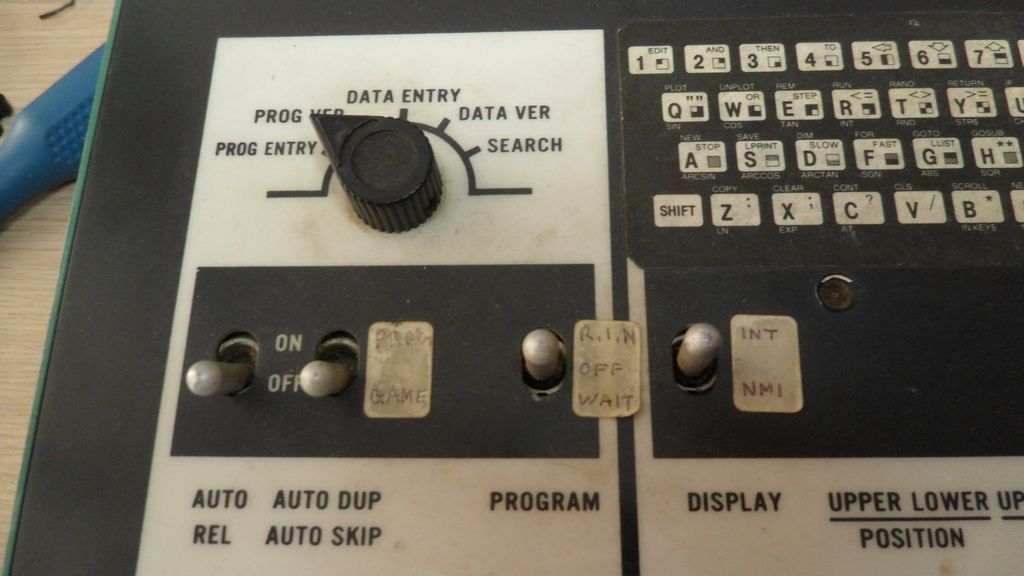

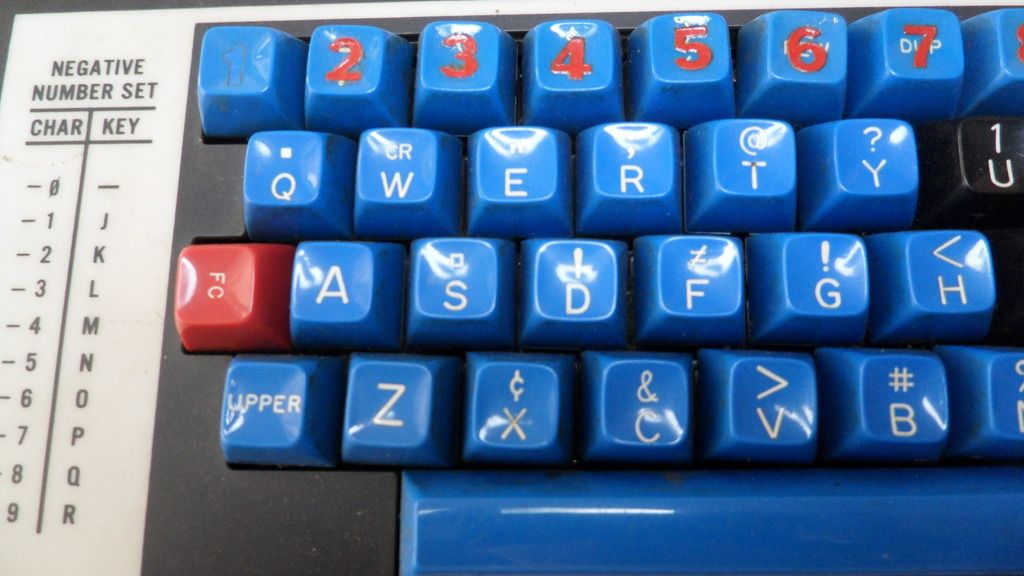

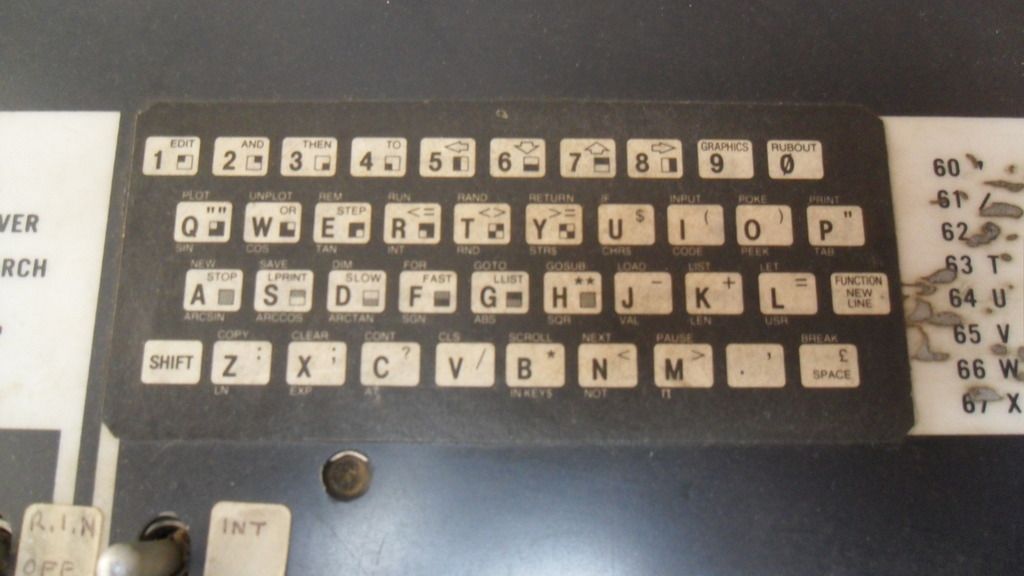

Μερικες εξωτερικες λεπτομεριες



Συνημμένο αρχείο:




Συνημμένο αρχείο:




Συνημμένο αρχείο:

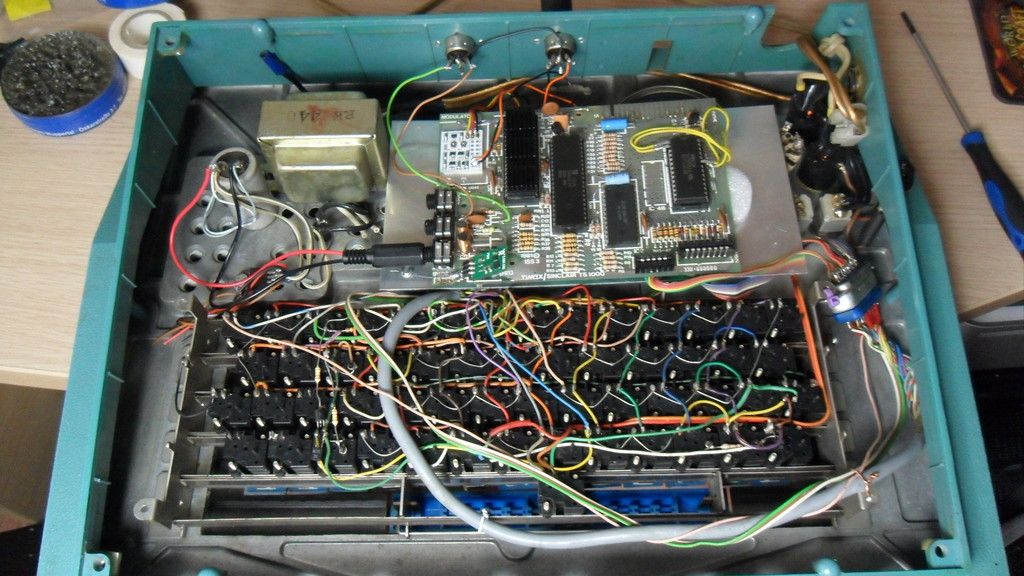

Και αρχιζουμε το ξεμονταρισμα.



Συνημμένο αρχείο:

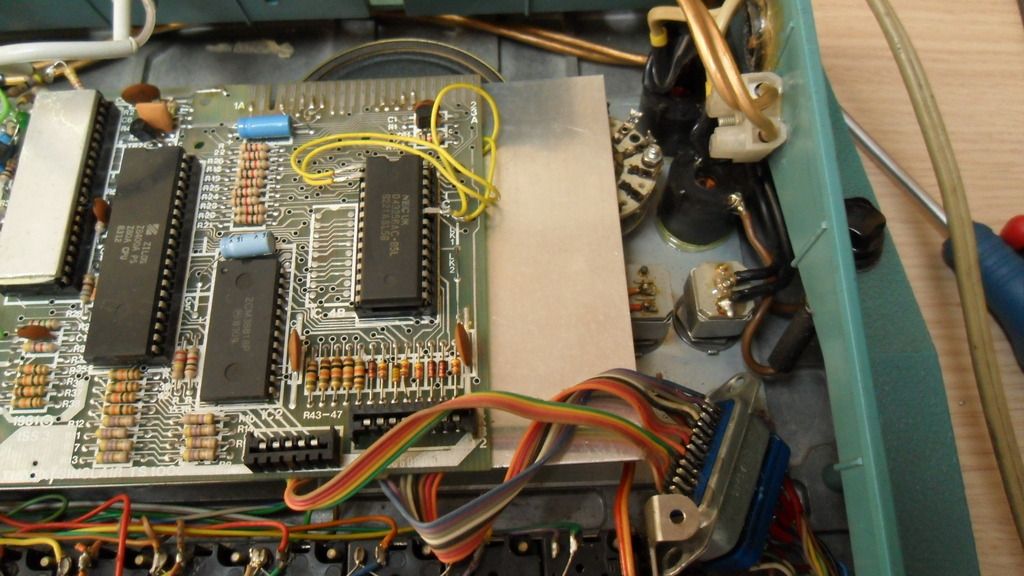

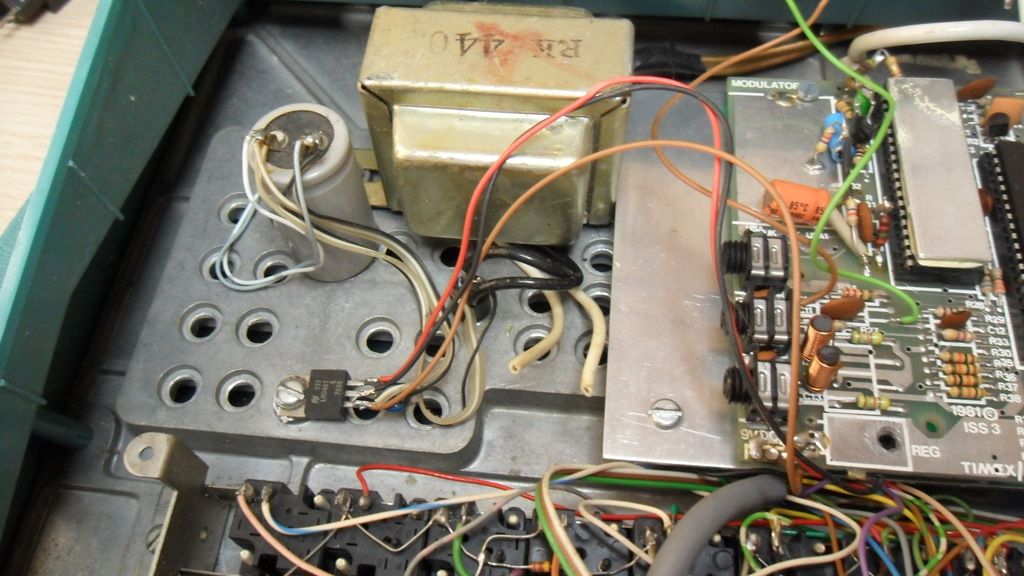

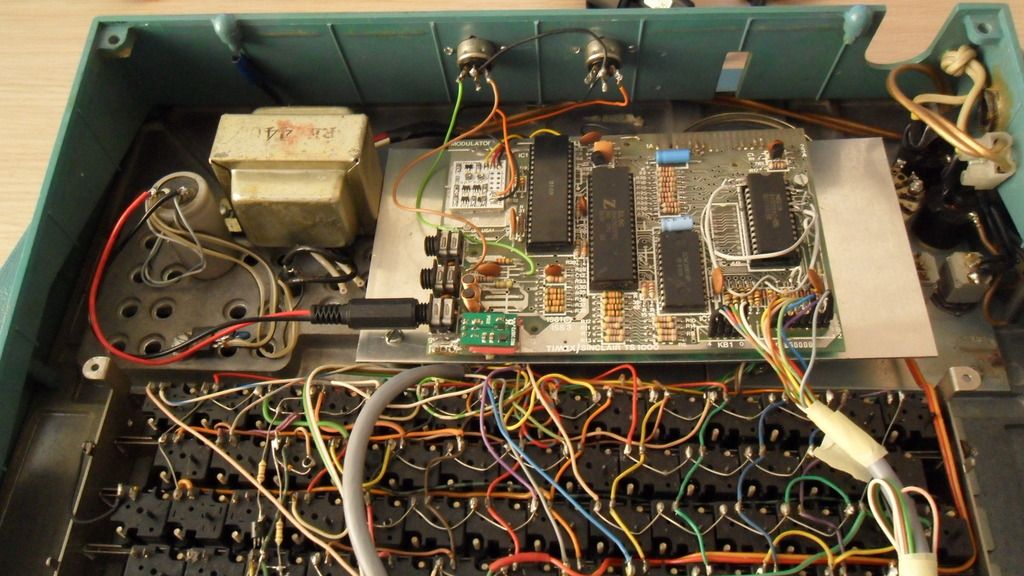

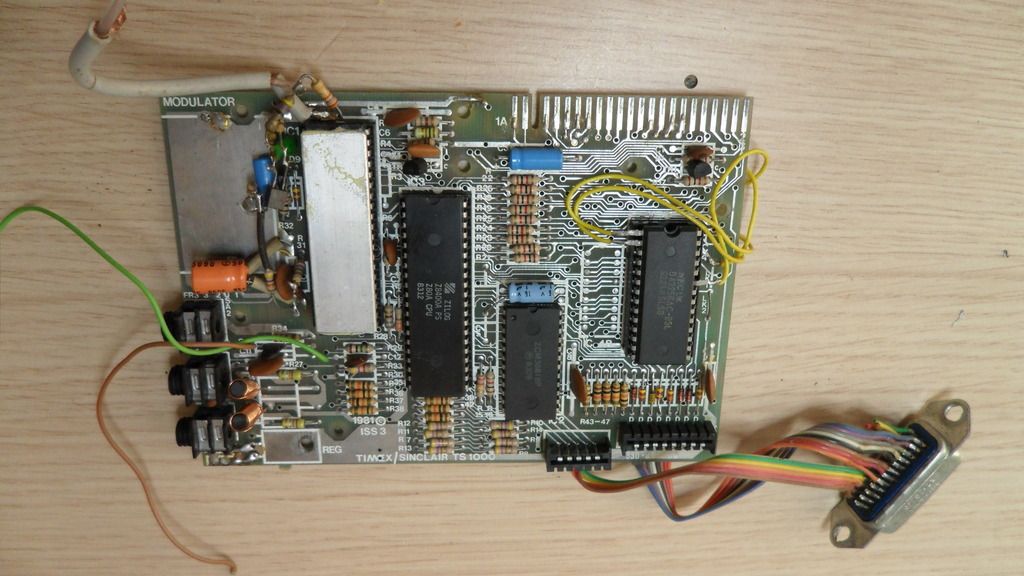

Προσεγμενη δουλεια, εξυπνο το συστημα ψυξης στο regulator, ψυχτρα ιδιοκατασκευη στη χαλασμενη ULA, και

γ@μ@το για την εποχη εσωτερικο upgrade στη μνημη στα 16Κ.



Συνημμένο αρχείο:




Συνημμένο αρχείο:




Συνημμένο αρχείο:

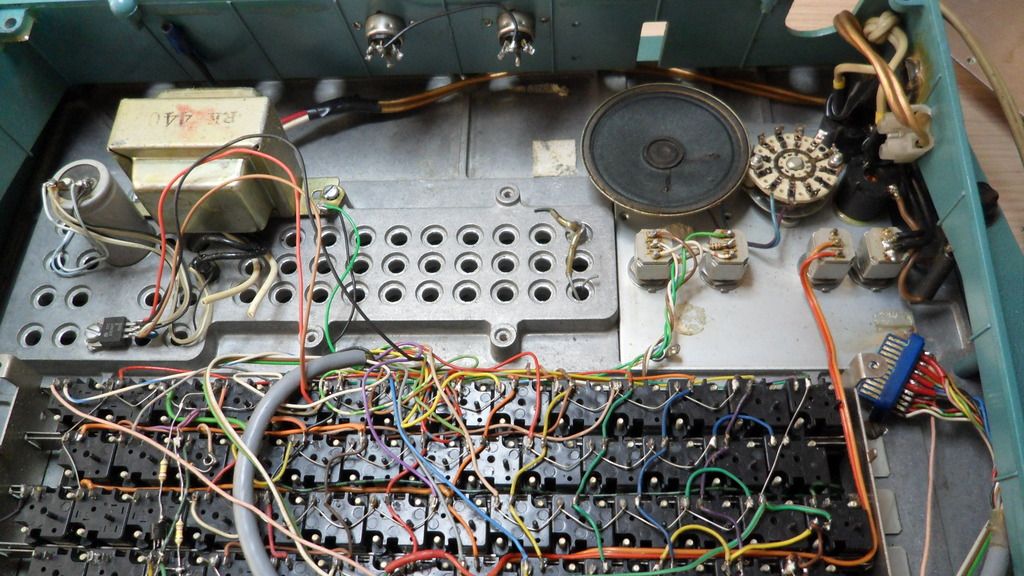

Το μεγαφωνακι δεν συνδεθηκε ποτε στο γυροσκοπικο διακοπτη για να βοηθαει το save/load μιας και ο

συγχρονισμος της οθονης στον Zx81/Timex ειναι συνδεδεμενος στο EAR και εχουμε black screen οταν φορτωνει.



Συνημμένο αρχείο:




Συνημμένο αρχείο:




Συνημμένο αρχείο:

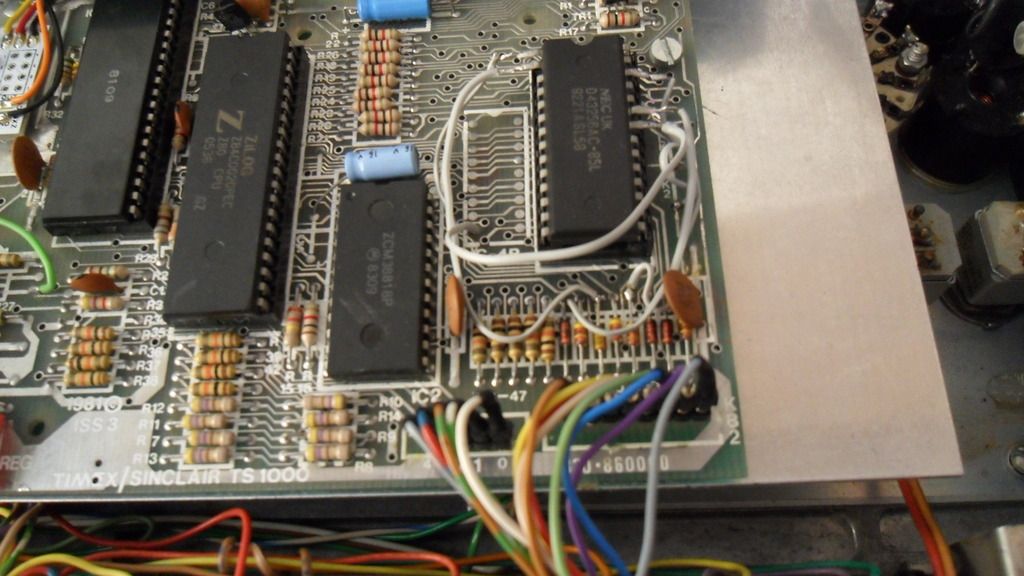

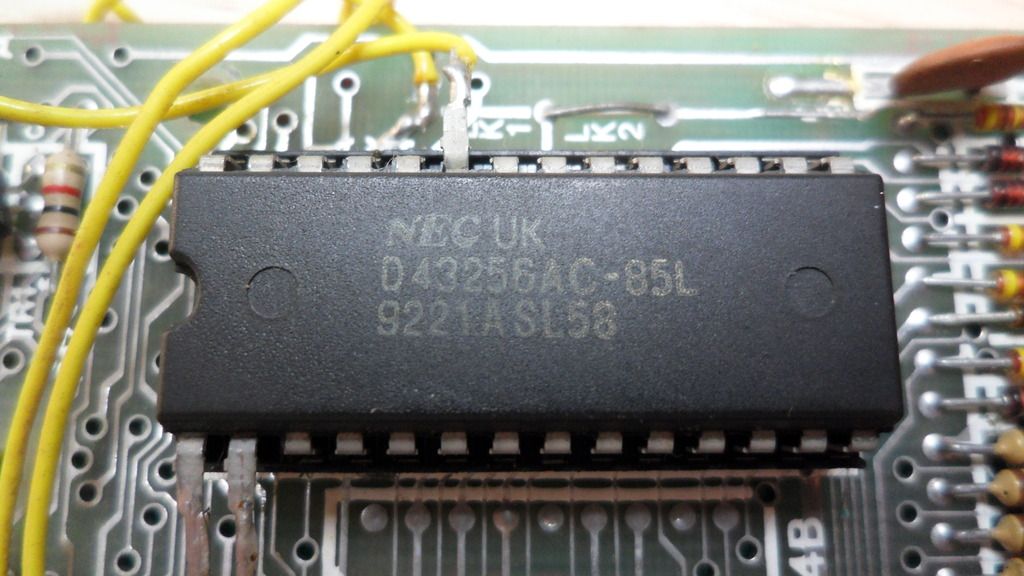

Η 16αρα μνημη, απειρα λεφτα στην εποχη.



Συνημμένο αρχείο:

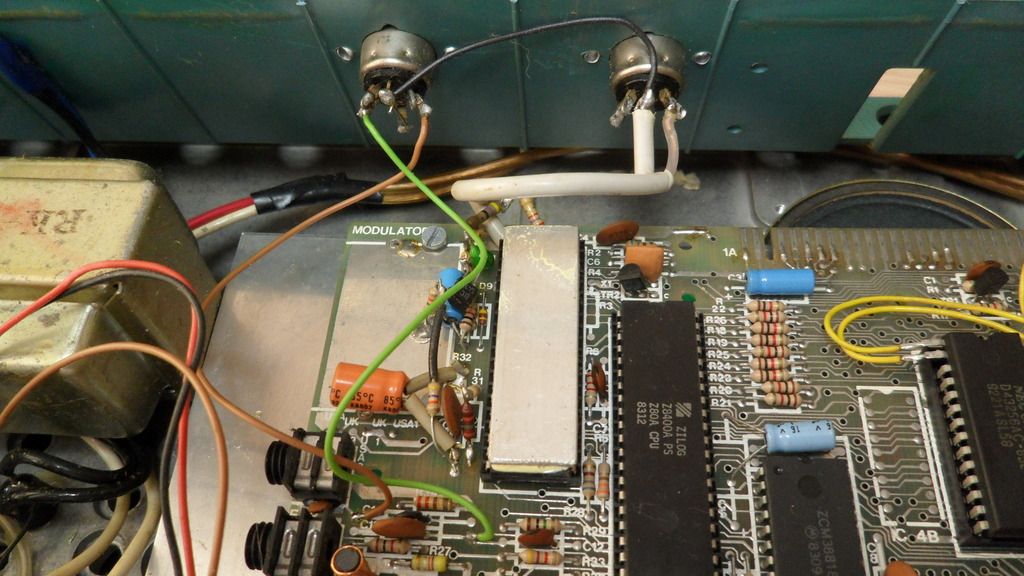

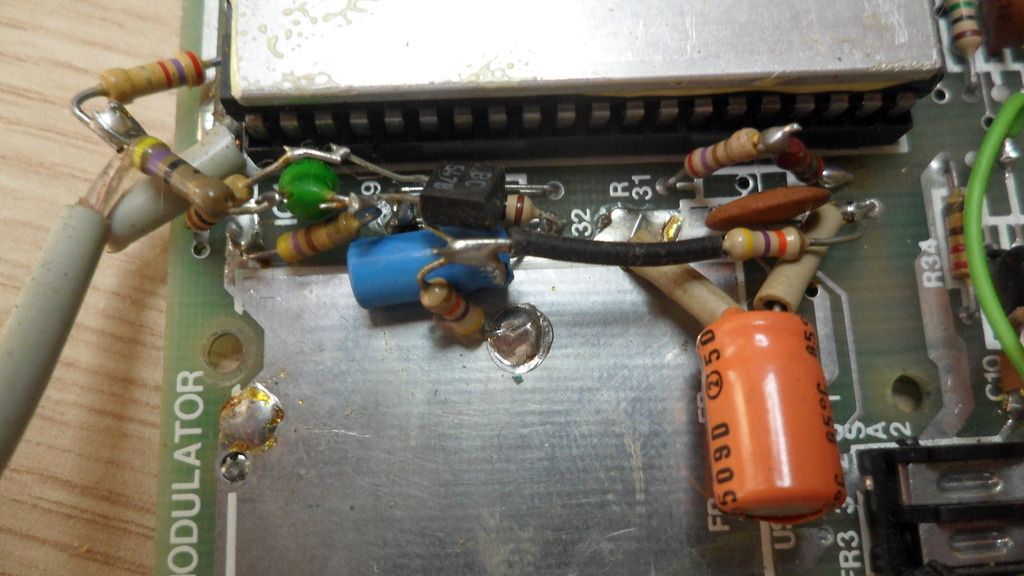

Το αρχικο mod για μετατροπη σε composite και που μαλλον μαζι με το τροφοδοτικο καψανε την ULA.



Συνημμένο αρχείο:

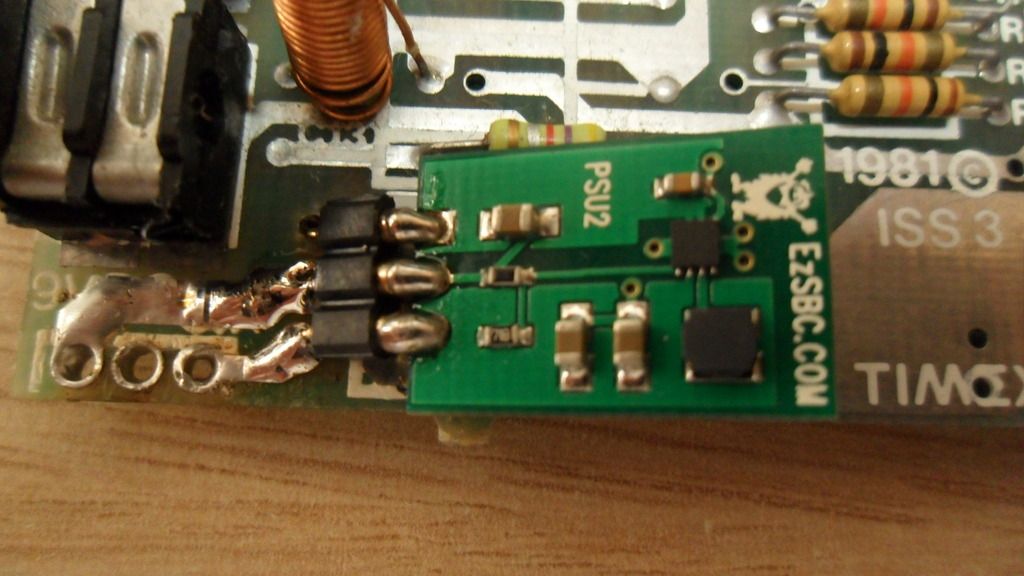

Αρχιζει το restore, recom regulator για να ξενιασουμε απο την τροφοδοσια.



Συνημμένο αρχείο:

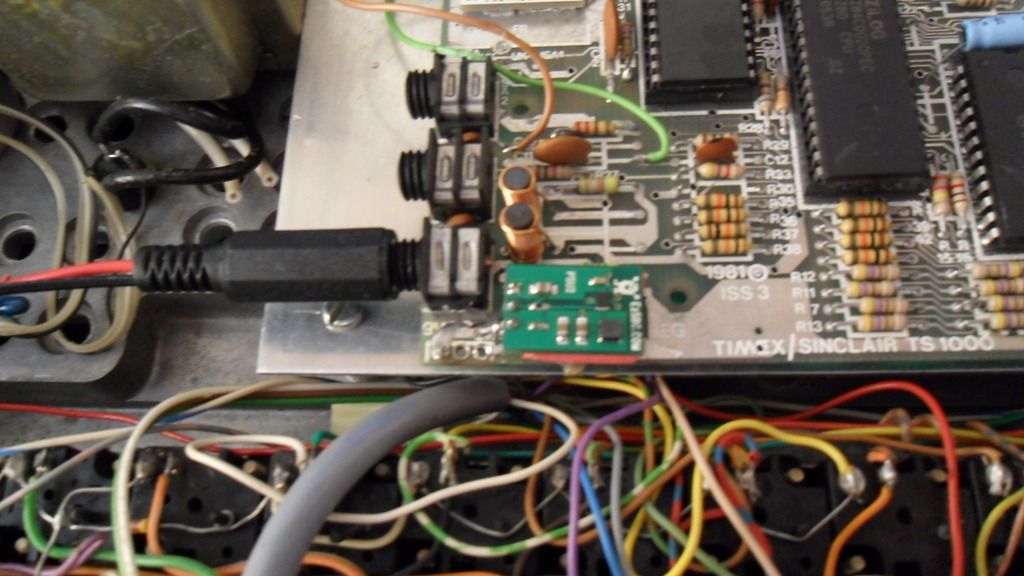

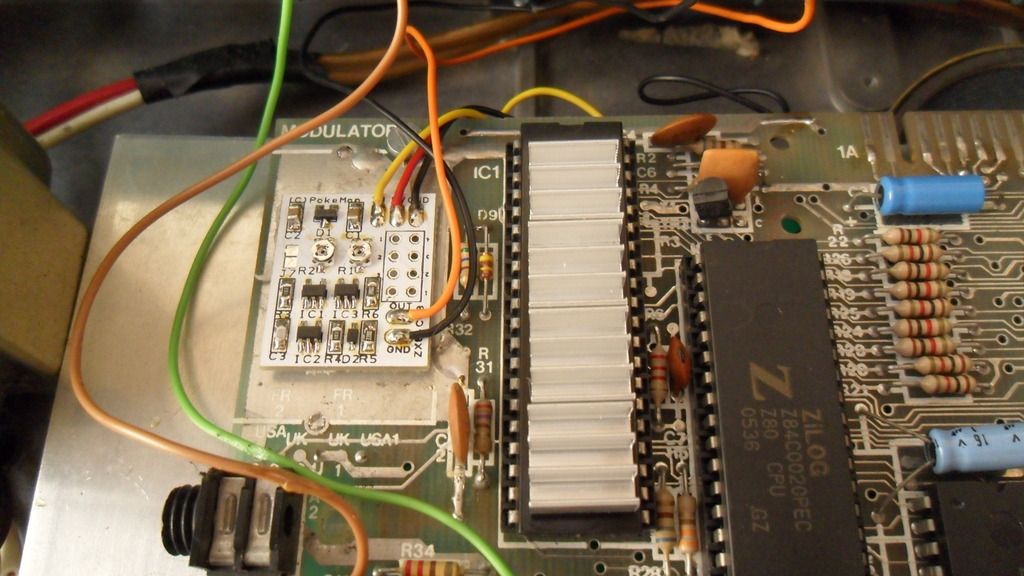

Μοντερνο composite mod με backporch για να μην θρηνησουμε αλλη ULA.



Συνημμένο αρχείο:

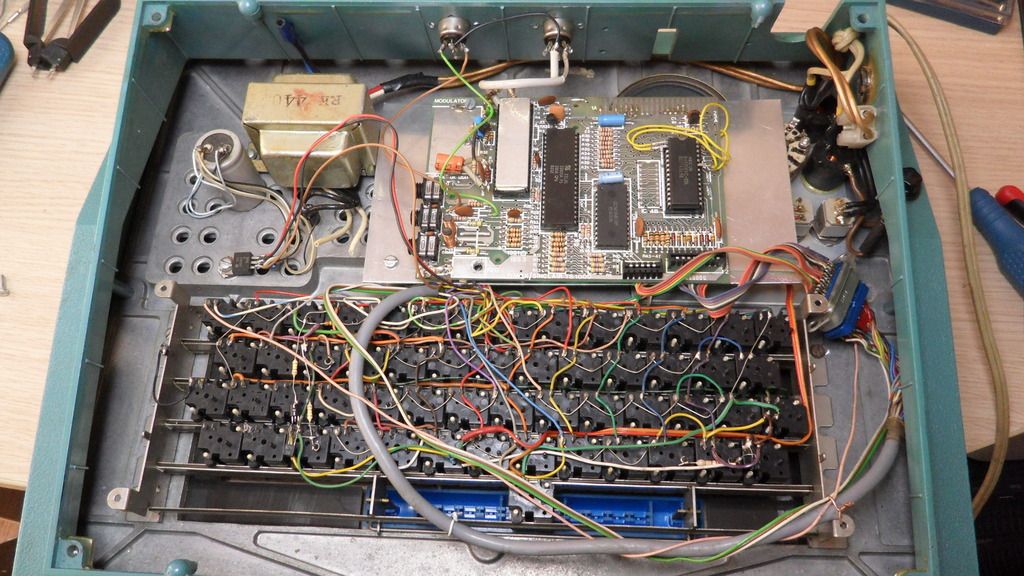

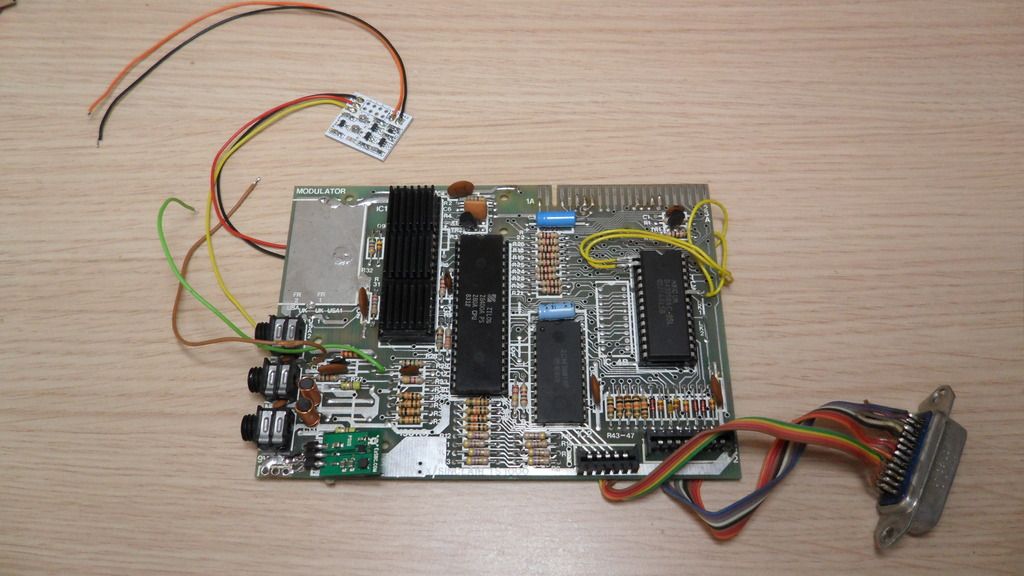

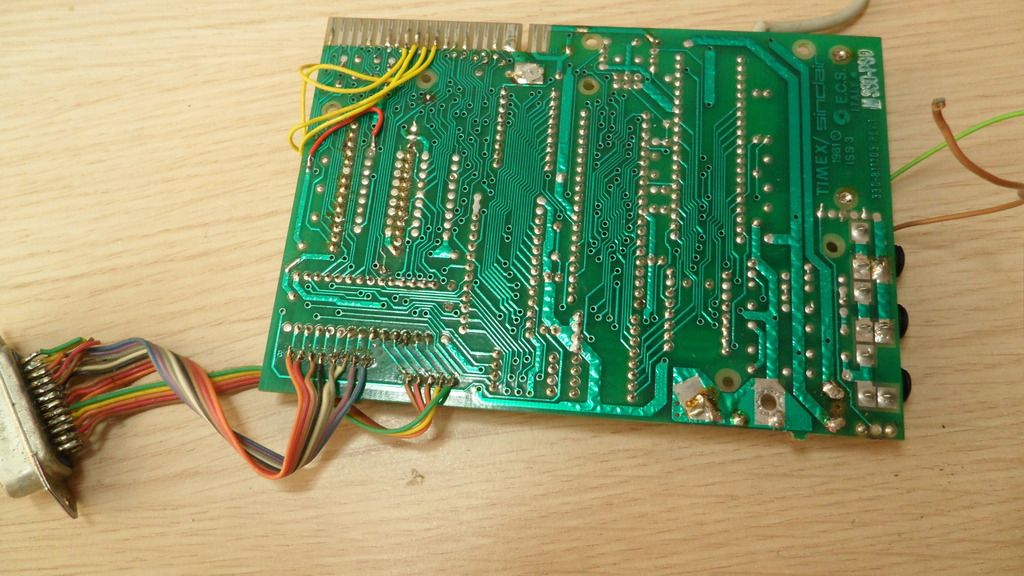

Αλλαγες στην καλωδιωση και δοκιμες επανασυναρμολογησης.



Συνημμένο αρχείο:




Συνημμένο αρχείο:




Συνημμένο αρχείο:




Συνημμένο αρχείο:


Μια πιο ομορφη ψυχτρα.



Συνημμένο αρχείο:

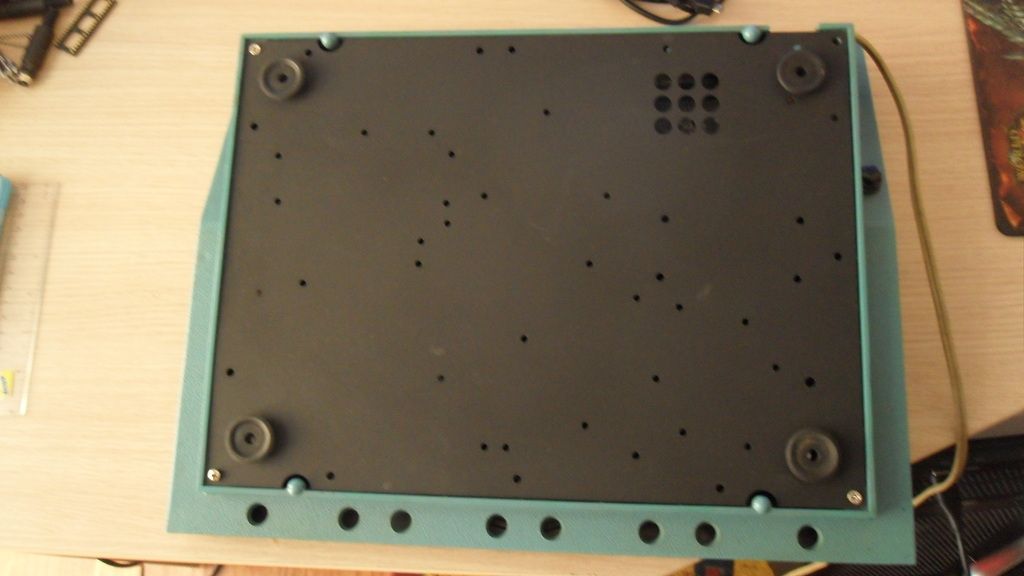

Βαψιμο το κατω καπακι που ειχε ξεφλουδιση το μεταλλο.



Συνημμένο αρχείο:


Ενα προχειρο καθαρισμα.



Συνημμένο αρχείο:

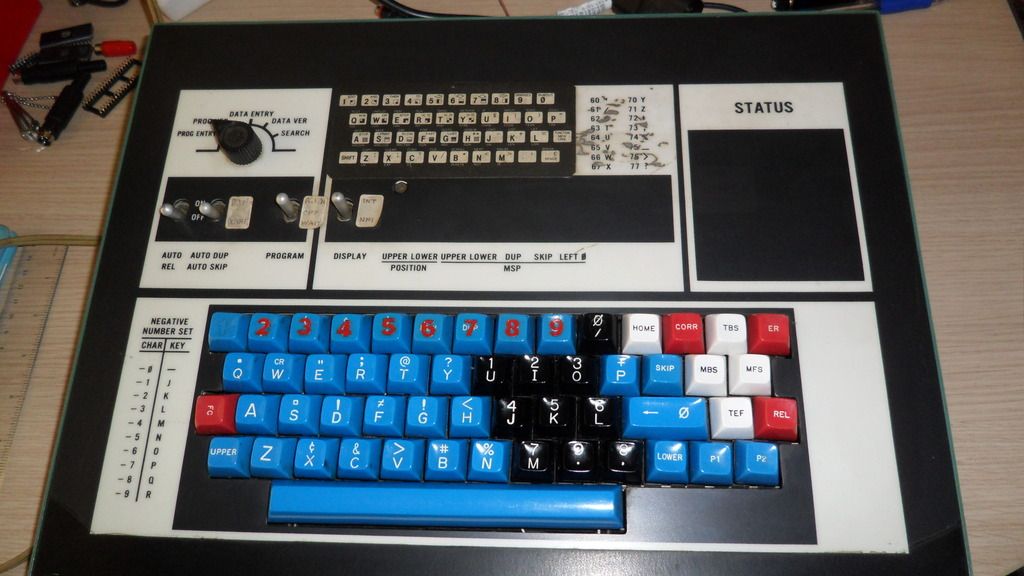

Και VOILA!



Συνημμένο αρχείο:


Πρωτη δοκιμη με μισο πληκτρολογιο να μην λειτουργει

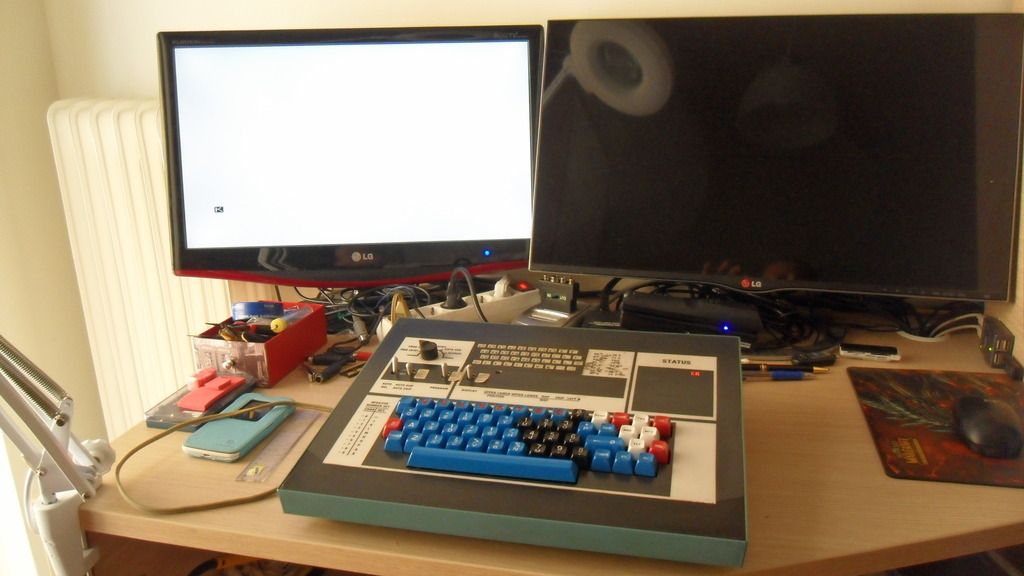

Τελικη δοκιμη, προσοχη στο δεινοσαυρο, καποτε με αγχωνε αυτο το παιχνιδι.
Η δε αισθηση να γραφεις Basic σε αυτο το μηχανικο πληκτρολογιο... δεν πληρώνεται.



Ευχαριστω ολους που μπορω και μοιραζομαι μαζι σας αυτο το χομπι.

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, nkary, GeoAnas, chdlee, chriskgnr, VincentGR, Mike Drosos, mastersly, DUser1

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
07/06/2015 14:24 - 07/06/2015 18:09 #29922 από glaros
Απαντήθηκε από glaros στο θέμα FRANKENTIMEX Sinclair 1000
:clap2: :clap2: :clap2:

Το Status panel τι δείχνει ?
Το σύστημα είναι για debug καταστάσεις ?

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
07/06/2015 15:02 - 07/06/2015 18:09 #29926 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα FRANKENTIMEX Sinclair 1000
Πωπω, δεν το είχα ξαναδει ή ακούσει το συγκεκριμένο...

Πολύ space η όλη εμφάνιση αλλά και πρακτικό αφού σίγουρα το πληκτρολόγιο είνια μακράν καλύτερο σε σχέση με του κλασικού timex ή και γενικά με του zx81.

Συγχαρητήρια Άκη για όλη την δουλειά, το μεράκι και την λεπτομερή παρουσίαση που μας έκανες!!!

:bow: :thanx:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Mike Drosos

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas
  • Retro Master
  • Retro Master
Περισσότερα
07/06/2015 16:30 - 07/06/2015 18:09 #29929 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα FRANKENTIMEX Sinclair 1000
ΜΑ ΤΙ ΕΙΝΑΙ ΤΟΥΤΟ ΠΑΛΙ ???

Μπράβο βρε Άκη που βρήκες άκρη στο χάος και είχες το κουράγιο να ασχοληθείς !! Πρέπει να αγαπάς πολύ τα Sinclair έτσι ?
Τέτοια πατέντα -ΠΡΑΓΜΑΤΙΚΑ- δεν έχω ματαξαναδεί !!!


SupeR RestoratioN με κεφαλαία γράμματα !!! :bow: :clap1:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Mike Drosos

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • VincentGR
  • Το Άβαταρ του/της VincentGR
  • Retro Expert
  • Retro Expert
  • To blit, or not to blit?
Περισσότερα
07/06/2015 16:39 - 07/06/2015 18:10 #29931 από VincentGR
Απαντήθηκε από VincentGR στο θέμα FRANKENTIMEX Sinclair 1000
LOL, πολύ ανατολικού μπλοκ χακερίστικη κατάσταση.
Φοβερό πάντως.

μου θυμίζει αυτό :laugh4:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nkary
  • Το Άβαταρ του/της nkary
  • Retro Elite
  • Retro Elite
Περισσότερα
07/06/2015 17:41 - 07/06/2015 18:10 #29935 από nkary
Απαντήθηκε από nkary στο θέμα FRANKENTIMEX Sinclair 1000
Τι είναι αυτό ρε μαν? :wtf:
Και έβγαλες άκρη εκεί μέσα? :wait:
Μπράβο για το μεράκι και το κουράγιο σου ;)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63 Συντάκτης θέματος
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
07/06/2015 18:03 - 07/06/2015 18:10 #29937 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα FRANKENTIMEX Sinclair 1000

glaros έγραψε: :clap2: :clap2: :clap2:

Το Status panel τι δείχνει ?
Το σύστημα είναι για debug καταστάσεις ?


Δεν ξέρω Νεκτάριε το ψαχνω, μόλις σήμερα κατάλαβα οτι ο διακόπτης game βραχυκυκλώνει την space bar για να εχεις auto fire παιχνίδια. Ειναι όντως δυσκολο στο αυθεντικό πληκτρολόγιο να το πατάς :P

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Mike Drosos

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • DAT-Alex
  • Το Άβαταρ του/της DAT-Alex
  • Retro User
  • Retro User
  • Project MK-14 συνεχεια...
Περισσότερα
08/06/2015 07:46 - 08/06/2015 07:53 #29960 από DAT-Alex
Απαντήθηκε από DAT-Alex στο θέμα FRANKENTIMEX Sinclair 1000
Ακη, ΚΑΤΑΠΛΗΚΤΙΚΟ εύρημα φιλε... για ατομα που εχουν το μεράκι και την όρεξη να αχοληθουν...

Ενα περιεργο interface που δεν ειχε ακομη συνδεθει, ενα μερος πιστευω ειναι για custom function στο keyboard

ενα αλλο serial interface, και ακομη το ψαχνω.


Xμμμ μου θυμίζει ισως.... μεθοδο αυτόματης πληκτρολόγησεις μέσω PC (!!!???)
Ξέρεις ...στελνει keyboard keystrocks μέσω σειριακής για να μην καθεσαι να πληκτρολογείς...
Η 'σειριακή' μήπως τελικά έιναι...παράλληλη με 'λάθος' βύσμα... χεχε :S :S
