19/06/2015 17:18 - 19/06/2015 17:32 #30299 από qluser
ZX-81 by DK'TRONICS δημιουργήθηκε από qluser
Πριν από πολλά πολλά χρόνια έπεσε στα χέρια μου ενα περίεργο μηχάνημα,το οποίο δεν έμοιαζε με υπολογιστή παραγωγής. Αμέσως σκέφτηκα οτι επρόκειτο για κάποιο αυτοσχέδιο ή μεταποιημένο μηχάνημα.

Οταν το άνοιξα,προς μεγάλη μου έκπληξη διαπίστωσα οτι φορούσε κάτι απο Sinclair - τότε δεν γνώριζα και πολλά πράγματα απο τα μοντέλα που είχαν βγει στην αγορά πλήν των Spectrum και QL βέβαια. Αρχισα να ανατρέχω σε παλαιά τεύχη περιοδικών για να δω τί είδους υπολογιστής ήταν. Μια φωτογραφία απο ενα παλαιό pixel τελικά αποκάλυψε τον ύποπτο.
Ηταν ενα ΖΧ-81 σε κοστούμι της DK Tronik το οποιο οπως έμαθα πρόσφατα κάνει και για Spectrum!

Μετά απο έναν καλό καθαρισμό και μια μικρο επισκευή στο τροφοδοτικό,τον συνδεσα,τον πρίζωσα και το μηχανημα πήρε πνοή.

Ας πούμε λίγα λόγια για το συγκεκριμένο modification...

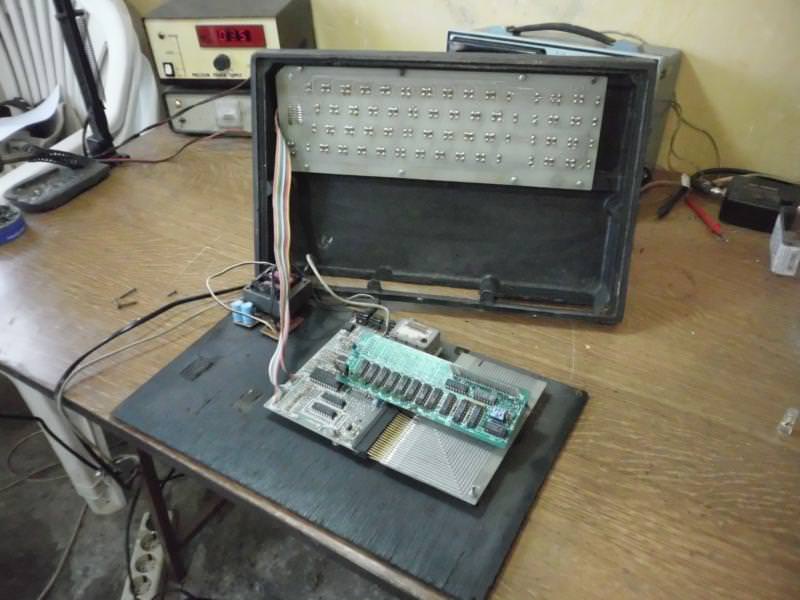

To κουτι είναι απο μαυρο ματ σκληρό πλαστικό,αρκετά μεγάλο για να φιλοξενεί και άλλους ειδους boards.
Ο πάτος του είναι απο κόντρα πλακέ-ξύλινος.

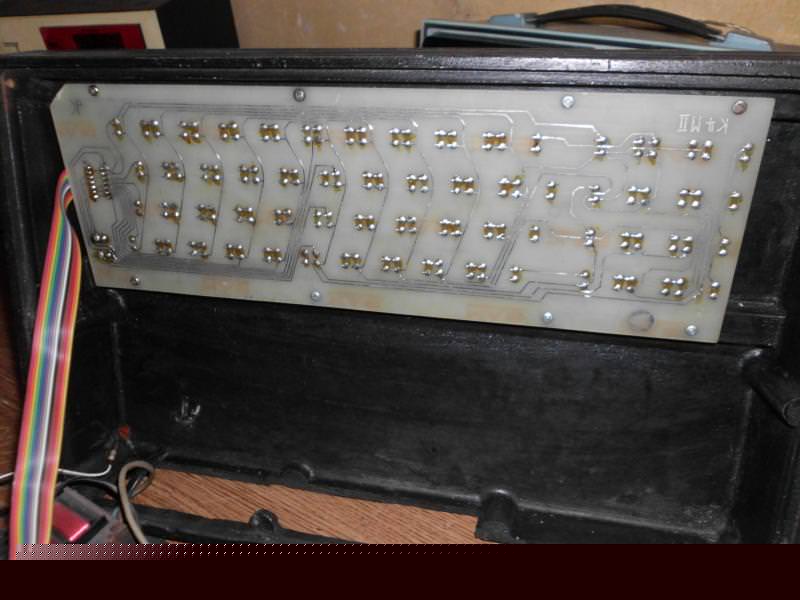

Το πληκτρολόγιο,ένα full QVERTY με μεγάλα πλήκτρα και σωστή αίσθηση. Τα μπουτόν απο κατω είναι υψηλής ποιότητας key-Switches που φιλοξενούνται σε εποξική πλακέτα καλής ποιότητας. Με κλασσική πολύχρωμη καλωδιοταινία γίνεται η σύνδεση του πληκτρολογιου με το board του ΖΧ81

Το Board είναι μόνο 4KB,και δεν έχει γίνει απολύτως καμία μετατροπή ή επέμβαση.(τροπος τροφοδοσίας,βύσματα,μνήμη,κτλ).
Το video out βγαινει με καλώδιο,παράλληλα με το RF modulator.
Το board ειναι ετσι τοποθετημένο ωστε να είναι ευχρηστα τα σχετικά βύσματα (ear - mic - dc - tv) στο πισω μερος της συσκευής. Αλωστε για το λόγο αυτό υπάρχει ενα πολύ μεγάλο άνοιγμα στο κουτι απο πισω.

Το τροφοδοτικό του,είναι το original του zx81,απλά τοποθετημένο στο εσωτερικό της συσκευής.





Μια πλακέτα καλής ποιότητας ως adaptor αναλαμβάνει να βγάζει προς τον έξω κόσμο τις πίστες Ι/Ο απο την edge connector του υπολογιστή για την περαιτέρω σύνδεση περιφεριακών στο πίσω μέρος της συσκευής.
Στο κέντρο αυτης της πλακέτας υπάρχει επιπλέον κολλημένα κάθετα και εγκάρσια μια ακόμη Edge conn για την τοποθέτηση μιας επέκτασης μνήμης.

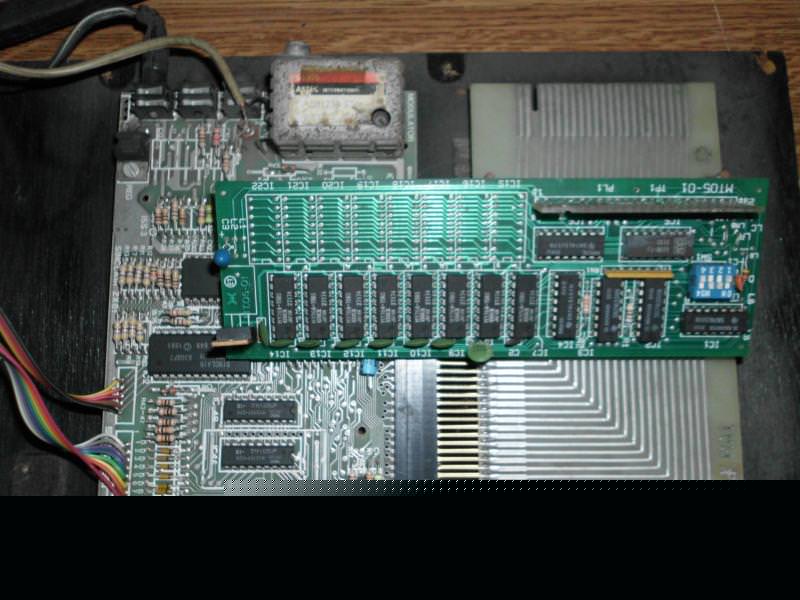

Η επέκταση μνήμης έχει χωρητικότητα 16Kb και είναι πολλής καλής ποιότητας κατασκευή. Εχει dip switch προφανώς για την επιλογή των address bus ωστε να μπορούμε εαν θέλουμε να την προσαρμόσουμε ανάλογα με τις ανάγκες μας.








Νομίζω οτι δεν χρειάζεται να πω περισσότερα,Λίγο-πολύ οι περισσότεροι γνωρίζουν.. Ας μιλήσουν οι φωτογραφίες....





ΥΓ: το μηχάνημα ασφαλώς και είναι διαθέσιμο για μελλοντική έκθεση ή οτιδήποτε άλλο και λειτουργεί κανονικά.

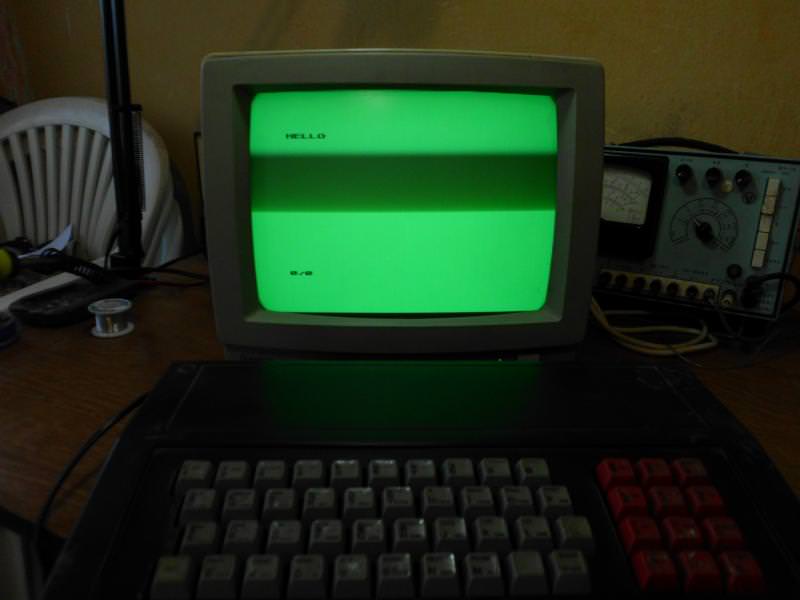

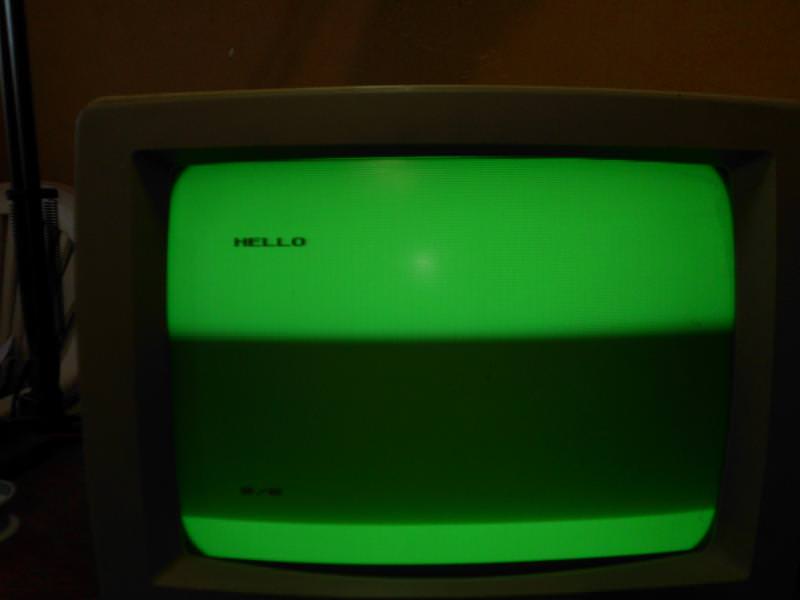

Το μόνιτορ που φαίνεται στις φωτο,είναι ένα CRT ρετρό 12" αναλογικό μονόχρωμο (πράσινο) της Sanyo. Το οποίο και αυτό λειτουργεί κανονικά!
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, chdlee, chriskgnr, arislab, glaros, Amstrad1981, kazas, DUser1

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
19/06/2015 17:26 #30300 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα ZX-81 by DK'TRONICS
μερακλίδικη δουλειά! :thumb: :thumb:

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
19/06/2015 21:52 #30312 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα ZX-81 by DK'TRONICS
Και όχι μόνο, εδώ έχουμε ενα κομάτι ιστορίας, το case ειναι η πρωτη version keyboard dk'tronics, ειναι μόνο για ΖΧ 80/81 και ειναι η μονη με ξύλινη βάση (απίθανο). Δεν εχει κάν τα molex για την καλωδιοταινια η οποία μπαίνει απ' ευθείας με κολητηρι. Καταπληκτικός ο σχεδιασμός του bus expansion, η δε κάρτα μνήμης ειναι μια memotek 16k αλλα εχει πλέον τις θέσεις για αλλα 8 χ 4116 ram για να γίνει 32Κ, τα switches ειναι πλέον έτοιμα για να γίνει το config. Αυτό που δεν φαινεται καλα στη φωτογραφία ειναι τι είδους video signal βγάζει και τι είδους μοντα εχει γίνει. Οταν θα το εχεις ευκαιρο Γιώργο βγάλε καμια αλλη φωτο στο που βγαίνει το video και τι εξαρτήματα εχουν μπει παραπάνω.
Πολυ ωραίο. :bow:

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
19/06/2015 21:58 - 19/06/2015 21:59 #30313 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα ZX-81 by DK'TRONICS
Μια πολύ μικρή φιλική ορθογραφική διόρθωση, η εταιρεία είναι η DK'TRONICS ;) :cheer:

Τυχαίνει και έχω τον κλασικό spectrum σε "κουστούμι" dk'tronics, τον είχα φέρει και σε 1-2 εκθέσεις παλαιότερα :

www.retrocomputers.gr/collection/retro-c...8k-dk-tronics-1-1707

Ευχαριστούμε για την παρουσίαση φίλε qluser :cheer:

Και εννοείται ότι είναι καλοδεχούμενος να τον φέρεις σε κάποια έκθεσή μας, θα χαρούμε να τον δούμε από κοντά να λειτουργεί :cheer:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
19/06/2015 23:09 #30315 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα ZX-81 by DK'TRONICS
Ααα και για να μην ξεχάσω, λείπει η ψυχτρα στον 78l05 regulator, να βάλεις μια γιατι θα κάψει την ULA χωρίς.

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": qluser

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • qluser
  • Το Άβαταρ του/της qluser Συντάκτης θέματος
  • Retro User
  • Retro User
Περισσότερα
20/06/2015 00:05 #30319 από qluser
Απαντήθηκε από qluser στο θέμα ZX-81 by DK'TRONICS
Ναι Ακη,το εχω δει κι εγω,ειναι στα υπόψιν.. Οσο για το video out, ενα καλωδιο μπλενταζ κολλημενο στην εισοδο του modulator χωρις τιποτα αλλο..

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • arislab
  • Το Άβαταρ του/της arislab
  • Retro Maniac
  • Retro Maniac
Περισσότερα
20/06/2015 01:02 #30323 από arislab
Απαντήθηκε από arislab στο θέμα ZX-81 by DK'TRONICS
Μπράβο φίλε qluser καταπληκτική δουλειά!!! :bow: :clap1: :clap1: :clap1:

Τουλάχιστον σ'αυτό μπορείς να γράψεις πιο εύκολα προγράμματα απο την μεμβράνη του Θείου :P :lol2:
