Επισκευή C64

Γεια σας,

Γνωρίζετε μήπως κάποιον ηλεκτρονικό που να ασχολείται με την επισκευή παλαιών Η/Υ και συγκεκριμένα Commodore 64;

Ευχαριστώ

Γεια σου φίλε
Τι πρόβλημα αντιμετωπίζεις?

Fotis_KFOR έγραψε: Καλώς όρισες φίλε στην παρέα μας.

Θα σου πρότεινα να περιέγραφες πρώτα τι πρόβλημα έχει ο C64, αν χρειάζεται να βάλεις και κάποια φωτογραφία για πιο λεπτομερή περιγραφή μήπως είναι κάτι που αντιμετωπίζεται εύκολα και σε καθοδηγήσει / βοηθήσει κάποιος που γνωρίζει ή είχε το ίδιο πρόβλημα με το δικό σου.

Καλώς όρισες...
Όπως τα λένε ο Φώτης κι ο Νίκος πιο πάνω, γράψε όσο το δυνατόν πιο λεπτομερή περιγραφή του προβλήματος, επίσης βγάλε και καμιά φωτό από την οθόνη, να δούμε τι δείχνει όταν ανάβει (αν ανάβει...)
Προσοχή, αν τρεμουλιάζει το power LED την ώρα που τον ανοίγεις, ΚΛΕΙΣΕ ΤΟΝ ΑΜΕΣΩΣ και μη τον αφήσεις καθόλου σε λειτουργία, διότι έχει σίγουρα πρόβλημα με το τροφοδοτικό και θα σου τα "κουρέψει" όλα μέσα....

Γεια σας παιδιά και καλώς σας βρήκα.

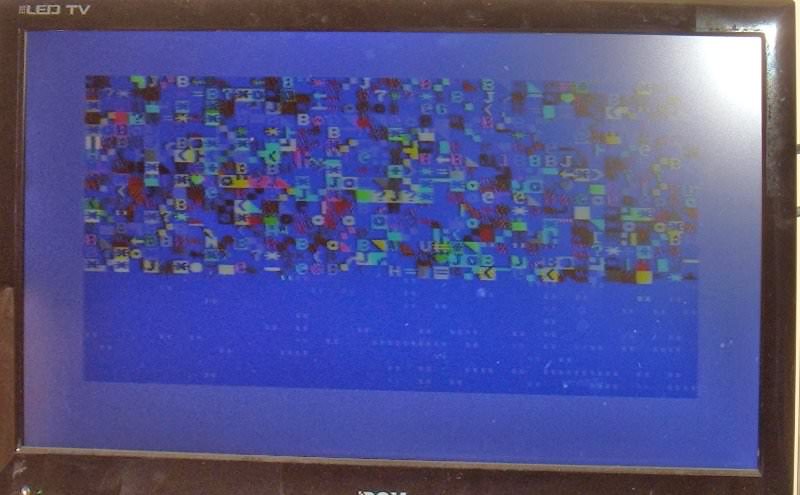

Την πρώτη φορά που τον ξανα-άναψα μετά από 2-3 δεκαετίες μου έβγαλε την μπλε οθόνη αλλά αντί για τους χαρακτήρες που δίνουν τις γνωστές πρώτες βασικές πληροφορίες έβγαλε αναμεμειγμένους χρωματιστούς χαρακτήρες. Δυστυχώς δεν σκέφτηκα να πάρω φωτογραφία αλλά βρήκα μία παρόμοια κατάσταση στο διαδίκτυο και την παραθέτω ως συνημμένη φωτογραφία. Το πληκτρολόγιο δούλευε, καθώς μέσα σε αυτό το μείγμα χαρακτήρων μπορούσα να διακρίνω αυτά που τυχαία πληκτρολογούσα.
Μετά από περίπου 5-6 αναβο-σβησίματα και κουνήματα των chips μπας και κάποιο δεν είχε καθίσει καλά παρέδωσε πνεύμα: δεν υπάρχει πλέον η μπλε οθόνη παρά μόνο "χιόνια". Το λαμπάκι της τροφοδοσίας ανάβει κανονικά.

Αν κάποιος είχε παρόμοια εμπειρία και κατάφερε να λύσει το πρόβλημα, θα το εκτιμούσα αν επικοινωνούσε μαζί μου.

Σας ευχαριστώ.

Παναγιώτης

loukakos έγραψε: Γεια σας παιδιά και καλώς σας βρήκα.

Την πρώτη φορά που τον ξανα-άναψα μετά από 2-3 δεκαετίες μου έβγαλε την μπλε οθόνη αλλά αντί για τους χαρακτήρες που δίνουν τις γνωστές πρώτες βασικές πληροφορίες έβγαλε αναμεμειγμένους χρωματιστούς χαρακτήρες. Δυστυχώς δεν σκέφτηκα να πάρω φωτογραφία αλλά βρήκα μία παρόμοια κατάσταση στο διαδίκτυο και την παραθέτω ως συνημμένη φωτογραφία. Το πληκτρολόγιο δούλευε, καθώς μέσα σε αυτό το μείγμα χαρακτήρων μπορούσα να διακρίνω αυτά που τυχαία πληκτρολογούσα.
Μετά από περίπου 5-6 αναβο-σβησίματα και κουνήματα των chips μπας και κάποιο δεν είχε καθίσει καλά παρέδωσε πνεύμα: δεν υπάρχει πλέον η μπλε οθόνη παρά μόνο "χιόνια". Το λαμπάκι της τροφοδοσίας ανάβει κανονικά.

Αν κάποιος είχε παρόμοια εμπειρία και κατάφερε να λύσει το πρόβλημα, θα το εκτιμούσα αν επικοινωνούσε μαζί μου.

Σας ευχαριστώ.

Παναγιώτης

Το πρώτο πρόβλημα, όπως το περιγράφεις, μάλλον είχε να κάνει με καμμένη RAM, ή με κάποιο από τα δύο 6526... από την ώρα που παρέδωσε πνεύμα και σου βγάζει χιόνια, μάλλον έχεις πρόβλημα στην τροφοδοσία και έγινε κι άλλη ζημιά. Αν είσαι τυχερός έχει καεί η ασφάλεια των 9VAC, αλλιώς τρέχα γύρευε...
Αν έχεις δικό σου (ή μπορείς να βρεις κάποιον με) πολύμετρο, μέτρα τις τάσεις του τροφοδοτικού. Πρέπει να παίρνεις περίπου +5VDC (μέχι και 4.8 μας κάνει) και κάτι περισσότερο από 9VAC (10, 10 και κάτι). Αν οι τάσεις σου δεν είναι αυτές, το τροφοδοτικό μάλλον πάει για πέταμα (και ο 64 για επισκευή).
Αν δε βρεις κάποιον να ασχοληθεί στο μεταξύ (για πιο εύκολα και γρήγορα), από Σεπτέμβριο μπορείς να μου το στείλεις και να το αναλάβω εγώ... νωρίτερα θα είμαι εκτός και δυστυχώς δεν υπάρχει η δυνατότητα να ασχοληθώ...
Ποιο μοντέλο είναι ο 64; Ο κλασικός "μπιφτέκης", ή ο 64C; Επίσης, βγάλε μια φωτό (ή βρες κι ανέβασε μια με ΑΚΡΙΒΩΣ) το ίδιο τροφοδοτικό, διότι υπάρχουν 3 ειδών τροφοδοτικά για 64, το ένα (και το πιο σπάνιο) επισκευάζεται και τα άλλα 2 απλώς τα πετάς αν αρχίσουν τα κόλπα...

Άστο ανοικτό για μερικά λεπτά και μετά ακούμπα όλα τα τσιπάκια με το δάκτυλο σου και δες ποιο ζεματάει, εφόσον βέβαια ανάβει το μηχάνημα. Δες αν η ασφάλεια είναι οκ
Αν έχεις το παρακάτω τροφοδοτικό τότε καλύτερα πέταξε το και προσπάθησε να βρεις άλλο ή να φτιάξεις ένα καινούργιο

Ευχαριστώ πολύ για τις συμβουλές.

Το τροφοδοτικό έχει 4 pins και όταν δεν είναι συνδεδεμένο δεν δίνει καμία τάση. Όταν είναι συνδεδεμένο στον υπολογιστή τότε στα pins 4-5 δίνει DC 5.3 Volts ενώ στα ίδια pins (!?) δίνει και AC 10 Volts. Στα pins 6-7 δεν έχει τάση.
Με ξενίζει το γεγονός ότι και η συνεχής και η εναλλασσόμενη τάση δίνεται στα ίδια pins και ότι τα άλλα 2 δεν έχουν τάση.
Γνωρίζετε επ' αυτού;
Ευχαριστώ εκ των προτέρων.

Παναγιώτης

Ναι το τροφοδοτικό μου είναι ίδιο με αυτό της φωτογραφίας σας. Οι τάσεις που μέτρησα αναφέρονται στην απάντησή μου στον Κο. "kokkiklhs"

Ευχαριστώ.

Παναγιώτης.

Άρα το τροφοδοτικό είναι για πέταμα. Μην το ξαναβάλεις
Θα πρέπει να βρεθεί ένα σωστό τροφοδοτικό για να συνεχίσεις.

Αν όντως δε δίνει AC στα pins 6 και 7 (τα μετράμε μεταξύ τους κι όχι το καθένα με γείωση, όπως κάνουμε για το DC, δηλ γυρίζεις το πολύμετρο στη θέση AC και ακουμπάς τον έναν ακροδέκτη στο καρφιτσάκι 6 του βύσματος και τον άλλο στο 7), έτσι δικαιολογούνται και τα χιόνια... πράγματι τότε είναι για πέταμα το τροφοδοτικό, τα συγκεκριμένα δυστυχώς δεν επισκευάζονται διότι είναι μέσα γεμισμένα με epoxy, οπότε το πετάς και ψάχνεις για άλλο...
Όταν λοιπόν το βρεις, θα πρέπει να ξαναπάρεις τη μπλε οθόνη με τα "σκουπίδια" και από κει αρχίζεις να ψάχνεις για πρόβλημα στη RAM και βλέπουμε...

Για ξαναδες το προσεκτικά όμως, διότι μου κάνει εντύπωση που λες ότι "οταν δεν είναι συνδεδεμένο δε δίνει καμιά τάση", αυτό δε θα έπρεπε να συμβαίνει σε καμιά περίπτωση, άρα μήπως κάνεις κάποιο λάθος στο μέτρημα;

Υ.Γ. το ότι είδες τάση 10VAC στα pins του DC δεν έχει σημασία, αυτό έγινε διότι μέτρησες DC στην θέση για AC του πολυμέτρου. Τα 5.3VDC που πήρες είναι καλά, αλλά αν λείπουν τα 9VAC, χαιρετίσματα...

Πριν δοκιμάσεις να φτιάξεις δικό σου τροφοδοτικό ή αγοράσεις ένα έτοιμο καινούργιο καλό είναι να βρεις κάποιον και να τσεκάρεις σε τι κατάσταση είναι το μηχάνημα.
Μη δώσεις δηλαδή 70-80€ και τελικά ο C64 δεν επισκευάζεται (αν και απίθανο).
Ή μπορείς να αγοράσεις κάτι σαν το παρακάτω για να κάνεις τη δουλειά σου και μετά βλέπεις και κάνεις
retrogamesupply.com/collections/frontpag...for-commodore-64-64c

Ναι, πολύ-τσεκαρισμένο, όσο περίεργο και αν ακούγεται, τάσεις μετράω μόνο όταν το τροφοδοτικό είναι συνδεδεμένο στον C64 (ναι είναι ο κλασσικός μπιφτέκης). Μπορώ να τις μετρήσω βέβαια μόνο μέσα από το κουτί του C64. Και ναι, προσέχω τις μετρήσεις DC ναι είναι γειωμένες και τις AC να είναι float. Οπότε από ότι συμπεραίνω, κατά πάσα πιθανότητα έχω προβληματικό τροφοδοτικό και θα κοιτάξω να αγοράσω ένα καινούριο.
Ευχαριστώ πολύ!

Αν είσαι Αθήνα φερτο μια να το δοκιμάσουμε με το δικό μου τροφοδοτικό που λειτουργεί σωστά και μετά βλέπεις τι κάνεις
