24/05/2013 16:17 - 25/03/2014 20:23 #10996 από chriskgnr
C64 Rom Cartridge. δημιουργήθηκε από chriskgnr

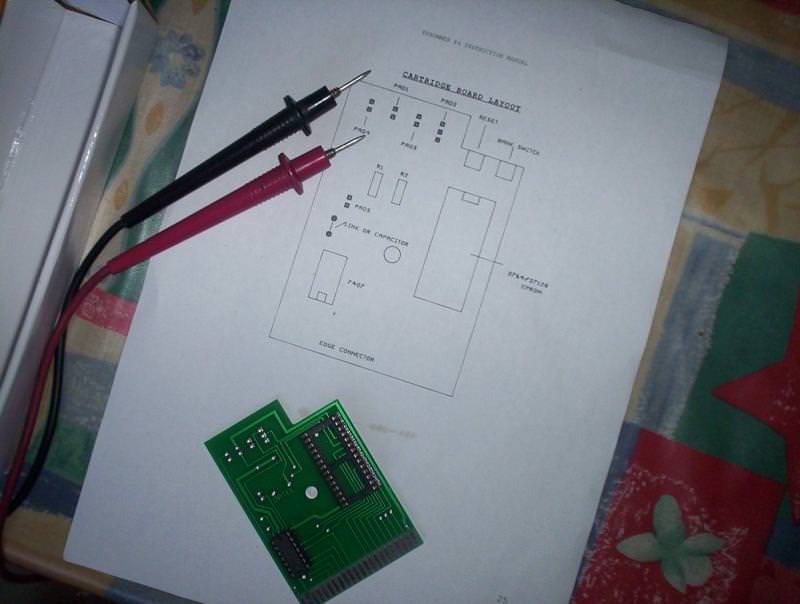

Πριν από μερικούς μήνες, έπεσε στα χέρια μου(ebay uber alles! :) ), ένας αριθμός rom cartridge pcb's για τον Commodore 64! Επειδή γενικότερα ψάχνομαι για εναλλακτικούς τρόπους φορτώματος προγραμμάτων στα home micros, και τα rom cartridges ειναι ένας από τους αγαπημένους μου, μόλις βρήκα τον ελεύθερο χρόνο ν'ασχοληθώ με αυτα τα πλακετάκια "βάζοντας στη πρίζα" και πάλι τον eprom programmer και τον eraser, συναρμολόγησα δύο κομμάτια και σας τα παρουσιάζω. To κύκλωμα ειναι απλό και η συναρμολόγηση της πλακέτας δεν απαιτεί τίποτα άλλο, παρά μικρή εμπειρία στο κολλητήρι! Χρησιμοποιούνται πολύ απλά και φτηνά υλικά, οπως δυο αντιστάσεις, ένα διακοπτάκι δυο θέσεων, ένα push button(N.O.), δυο βάσεις ic's 28pin και 14pin και ένα buffering ic της σειράς 74. Η όλη ουσία της κατασκευής βέβαια, βρίσκεται στις ευκολίες που δίνει αυτό το cartridge. Και τι εννοώ? Εχει κάποιο βαθμό versatility στη χρήση του. Δηλαδή, παρ'ολο που χρησιμοποιεί 27(C)128 eproms, αυτές μπορούν να διαβαστούν είτε περιέχουν ένα image προγράμματος των 16ΚΒ, ή δύο images των 8ΚΒ, επιλέγοντας upper ή lower bank στην eprom! Όχι κάτι το συνταρακτικό, αλλά διευκολύνει αρκετά τη χρήση προγραμμάτων από cartridge! Ετσι, αφού βρούμε στο ίντερνετ τα images που θέλουμε, κατά πάσα πιθανότητα αυτά θα ειναι τυπου .CRT, που σημαίνει ότι στην αρχή του προγράμματος έχουν ενσωματωμένα 80 bytes κώδικα, για να είναι αναγνωρίσιμα και εκτελέσιμα από τους emulators, αλλα δεν μπορούν να χρησιμοποιθούν για προγραμματισμό στις eproms, αφού δε θα ειναι εκτελέσιμα από τον C64! Αρα, πρεπει πρώτα να μετατραπούν από .CRT σε .BIN images και αυτη τη δουλεια θα τη κάνει το crt2chip προγραμμα, που υπαρχει και αυτό στο ιντερνετ! To 16KB image, μπορούμε να το προγραμματίσουμε απευθείας στην eprom, αλλά τα 8ΚΒ images, πρέπει να τα προγραμματίσουμε ένα-ένα, βάζοντας το πρώτο στη διεύθυνση 0000(hex) και το δεύτερο image πρέπει να προγραμματιστεί στο δεύτερο κομματι μνήμης της eprom, αφού ρυθμίσουμε πρώτα στον eprom programmer το offset address στη διεύθυνση 2000(hex). Με αυτό το τρόπο στη δεύτερη περίπτωση θα εχουμε 2 images σε μία eprom. Το καθε image επιλεγεται με τη βοηθεια ενός διακοπτη δύο θέσεων. Στα cartridges που έφτιαξα, προγραμμάτισα στη μία eprom, το image του παιχνιδιου DIG DUG, το oποιο είναι 16ΚΒ image και στη δεύτερη 2 images των 8ΚΒ που είναι το PACMAN και το GALAXIAN, οπως φαινονται και στις φωτογραφιες! To push button, είναι ένας διακόπτης reset, ετσι ώστε να γλυτώνουμε τα power on-off από τον κεντρικό διακόπτη του C64!
Εδώ θα πρέπει ν'αναφέρω τη βοήθεια του Γιώργου(geo1977), ο οποίος βοήθησε στο όλο project, παρέχοντας υπολογιστές(C64 ψωμιέρας και C64C), eprom ic's(27128, 27C128), eprom programmer και eraser καθώς και άφθονα μπισκότα, καφέδες, σουβλάκια, μπύρες γιατί ως γνωστόν νηστικό αρκούδι δε χορεύει! :lol: :lol: Thanks για όλα Γιώργο, μα πάνω απ'όλα για την υπομονή σου και τη καλή παρέα!
Αυτή η κατασκευή, θα ανέβει και στη κατηγορία των πωλήσεων, με τιμή συναρμολογημένου cartridge στα 14€, με σκοπό μέρος των χρημάτων να "σπρωχτεί" σε projects που θα βοηθήσουν τη κοινότητα, όπως τα Sinclair QL Rom Cartridges, Acorn Electron/BBC Master Rom Cartridges, Slogger Pegasus 400 Disc Interface για τον Acorn Electron και ότι άλλο προκύψει στη πορεία! :cheer: :cheer:

























21st century breakdown...
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, geo1977, GeoAnas, angel_grig, chdlee, glaros, vovolas, FarCry

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas
  • Retro Master
  • Retro Master
Περισσότερα
24/05/2013 17:07 #10998 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα C64 Rom Cartridge.
Εξαιρετικός ! Εγώ πάλι έχω 2 easy flash cartridges που μου κάνουν πολύ καλή δουλειά, την μια μάλιστα την πήρα ως κιτ από (μάλλον ;) ) τον φίλο του ebay που αγόρασες κι εσύ τα pcbs.

Well Done again :) !
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
24/05/2013 17:39 - 24/05/2013 17:39 #10999 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα C64 Rom Cartridge.
ΕΞΑΙΡΕΤΙΚΟ!!! :cheer:

Ζαλίστηκα μέχρι να τα διαβάσω όλα, πόσο μάλλον εσύ που τα έκανες κιόλας στην πράξη! :)

Πολύ καλή δουλειά (μπράβο και στον Γιώργο) και εύχομαι να συνεχίσετε και όλα τα υπόλοιπα projects που αναφέρεις με απόλυτη επιτυχία!!!

Πόσο σας πήρε η όλη διάρκεια (από την οργάνωση και το ξεκίνημα του project μέχρι να το φτιάξετε και να το δοκιμάσετε) ???
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • angel_grig
  • Το Άβαταρ του/της angel_grig
  • Retro Maniac
  • Retro Maniac
Περισσότερα
24/05/2013 20:32 #11003 από angel_grig
Απαντήθηκε από angel_grig στο θέμα C64 Rom Cartridge.
Mπραβο παιδια!Φοβερη δουλεια και αρτια παρουσιαση!!Περιμενουμε περισσοτερα projects (ιδιως για QL)
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
24/05/2013 21:16 #11007 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα C64 Rom Cartridge.
@GeoAnas Είναι πολύ πιθανό να τ'αγοράσαμε από τον ίδιο πωλητή! :)

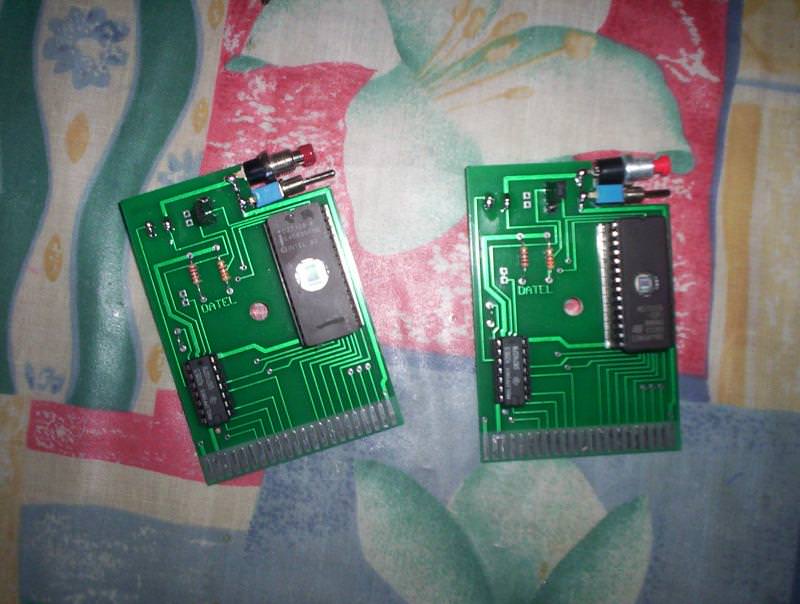

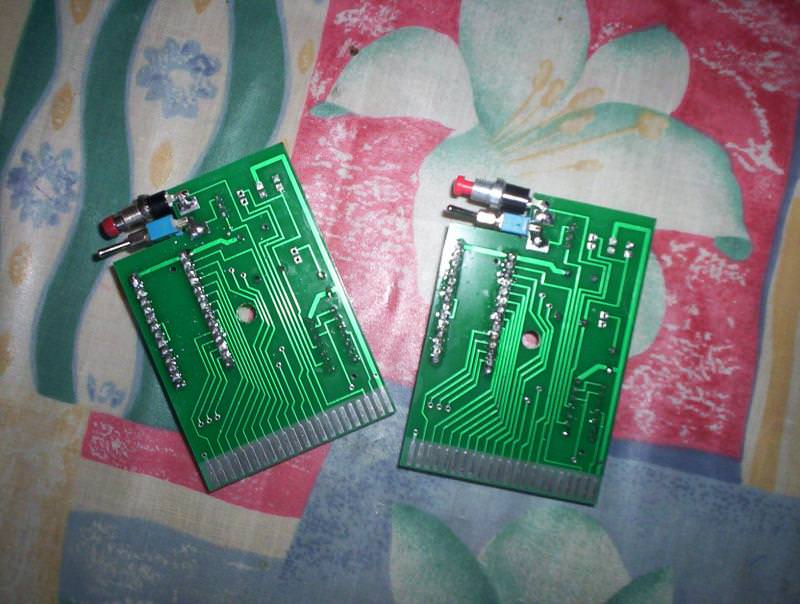

@Fotis_KFOR Μου έφαγε 2 απογεύματα μέχρι να συναρμολογησω τα 2 cartridges και κυρίως να ξεδιαλύνω το πως διευθυσιοδοτούνται τα 16ΚΒ πρώτα και μετά τα 2Χ8ΚΒ images!(χρειαστηκε καποιος χρονος για να διαβασω για το PLA του C64 και πως χειρίζεται τα σήματα για το cartridge), αφού δεν είχα κάποιο manual για να διαβασω πως σεταρονται τα jumpers, αλλα μονο μια φωτοτυπία του θεωρητικου ηλεκτρονικου κυκλωματος και του cartridge! :blink: Συν του οτι κολλησα ενα ολοκληρο απογευμα αφου προγραμματιζα .CRT images και οχι .ΒΙΝ με αποτέλεσμα να μη τρεχει τιποτα!(Εδω ζητησα τη βοήθεια του Γιωργου και ξεκαθαρισαν πολλα μπερδέματα!). Συνολικά 4 απογεύματα ήταν αρκετά για να ολοκληρωθεί το project και απο δω και περα θα "παίζουμε" με γράφε-σβήνε images στις eproms! Θα εχει λιωσιμο με ρετρό rom games!! :lol: :lol:

@angel_grig Eαν υπάρξει ενδιαφέρον, εν καιρώ θα τα προχωρησω ολα τα projects! :cheer:

Σας ευχαριστώ όλους σας για τα καλά σας λόγια! :cheer:

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
25/05/2013 07:35 #11014 από zx_jim
Απαντήθηκε από zx_jim στο θέμα C64 Rom Cartridge.
Εύγε! :cheer:
Αν και θα προτιμούσα zif socket για εύκολη εναλλαγή.... ;)

Σειρά τώρα τα MSX !!! :woohoo:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
25/05/2013 09:16 - 25/05/2013 09:22 #11015 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα C64 Rom Cartridge.

zx_jim έγραψε: Εύγε! :cheer:
Αν και θα προτιμούσα zif socket για εύκολη εναλλαγή.... ;)

Σειρά τώρα τα MSX !!! :woohoo:

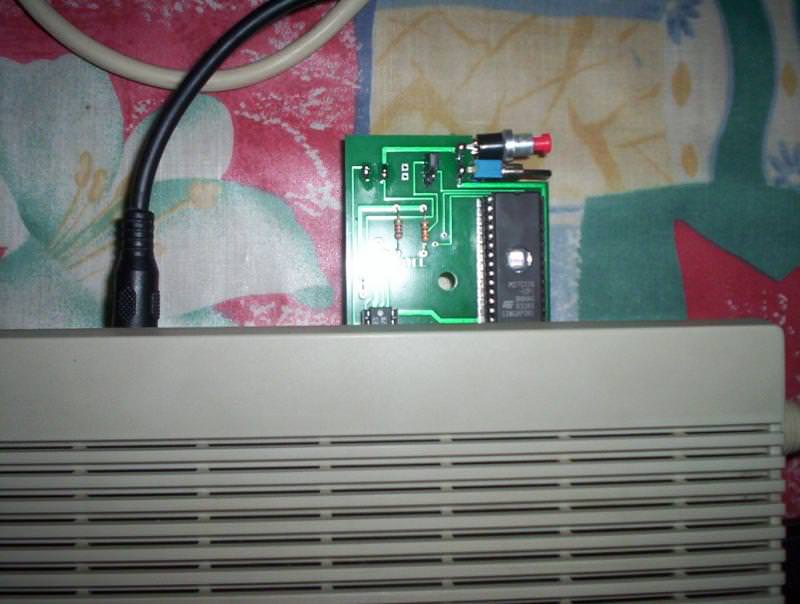

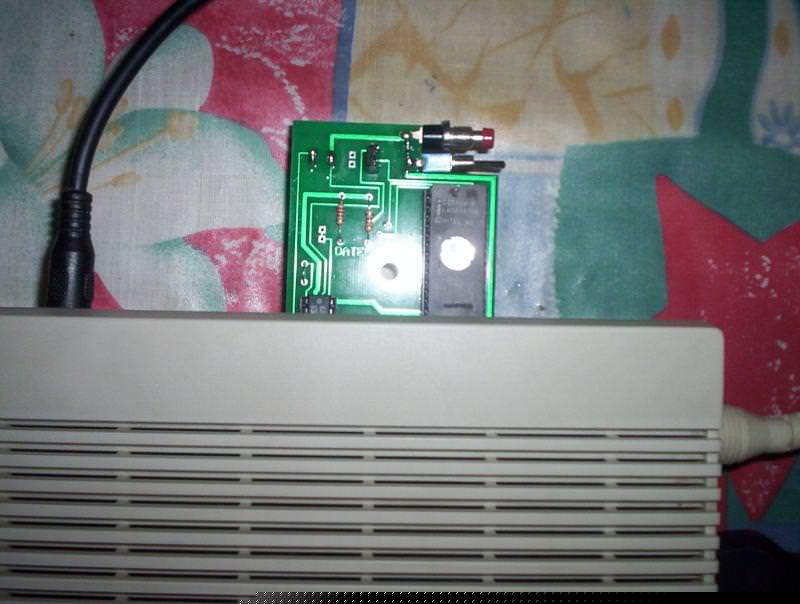

Το πρώτο που δοκιμάστηκε Δημήτρη, ήταν να γίνει με Zif socket αλλά λόγω μεγάλου ύψους της zif socket και αφού τοποθετηθεί το eprom chip, το cartridge δεν βυσματώνει, επειδή "βρίσκει" στα πλαστικα του case του C64 και δεύτερον το μεγάλο μήκος της zif socket δεν αφήνει χώρο να κολληθεί το διακοπτάκι που αλλάζει bank στην eprom. :(
ΚΑΙ τα MSX στη λίστα! :lol:

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • geo1977
  • Το Άβαταρ του/της geo1977
  • Retro Maniac
  • Retro Maniac
Περισσότερα
25/05/2013 14:23 - 25/05/2013 14:42 #11017 από geo1977
Απαντήθηκε από geo1977 στο θέμα C64 Rom Cartridge.
Παίδες να πω και εγώ ενα μεγάλο ευχαριστώ στον Χρήστο(Chriskgnr) :) :cheer: :cheer:

1) για την παρέα και την ανταλαγή απόψεων τεχνικής φύσεως που μου δίνεται η ευκαιρία
να εμπλουτίσω τις γνωσεις μου και να μάθω περισσοτερα πράγματα ο Χρήστος μου
απέδειξε για αλλη μια φορά την ποιοτητα των γνώσεων του το λέω αυτό οχι οτι
χρειαζοταν αλλά για την άδικη αμφισβιτηση που δέχτηκε στην αρχή της παρουσίας του στο forum.. :angry:
ευτυχως δεν απογοητέυτηκε και τον ευχαριστώ για την υπομονή του.... ;)

2)Εμένα αυτά ειναι που δίνουν νόημα στο χόμπι που κάνω και προπάντων με ευχαριστεί
ιδιαιτερα και το τεχνικο κομμάτι(εκτός των games) ειναι απιστευτη η χαρά και η αισθηση της δημιουργίας
στα αγαπημενα μου home micros... θα συνεχίσουμε έρχονται και άλλα (Εlectron-msx)
ειμαι χαρούμενος εχουμε δυνατή ομάδα-μέλη στο forum όπως είχε πεί και ο Φωτης.....

3)Eίμαι χαρουμενος γιατί βοήθησα στο προβλημα της slogger eprom για acorn electron τον Χρήστο
και δούλεψε μεγιές Chriskgnr :) αυτο το θέμα(mod floppy contr Electron) θα το αναπτυξω οπως είπα και ποιο πάνω
ειναι ενδιαφέρον αλλα επειδή τρεχω και αλλα πιστευω σύντομα θα το κάνω..... ;)


ΥΓ. Η καλύτερη αγορα που εχω κάνει ειναι του programmer και του eraser μου έχουν λύσει
τα χέρια αξιζαν τα λεφτά τους.... :cheer:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
25/05/2013 15:44 #11018 από glaros
Απαντήθηκε από glaros στο θέμα C64 Rom Cartridge.
Ένα μπράβο στο ντουέτο των κατασκευών.

Μαζί με το κλίμα να ζεσταίνονται και τα κολλητήρια.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • geo1977
  • Το Άβαταρ του/της geo1977
  • Retro Maniac
  • Retro Maniac
Περισσότερα
25/05/2013 16:04 #11019 από geo1977
Απαντήθηκε από geo1977 στο θέμα C64 Rom Cartridge.

glaros έγραψε: Ένα μπράβο στο ντουέτο των κατασκευών.

Μαζί με το κλίμα να ζεσταίνονται και τα κολλητήρια.



Έχουν ζεσταθεί ήδη.... :) :lol: :lol:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
25/05/2013 16:17 - 25/05/2013 16:17 #11020 από zx_jim
Απαντήθηκε από zx_jim στο θέμα C64 Rom Cartridge.

chriskgnr έγραψε: Το πρώτο που δοκιμάστηκε Δημήτρη, ήταν να γίνει με Zif socket αλλά λόγω μεγάλου ύψους της zif socket και αφού τοποθετηθεί το eprom chip, το cartridge δεν βυσματώνει, επειδή "βρίσκει" στα πλαστικα του case του C64 και δεύτερον το μεγάλο μήκος της zif socket δεν αφήνει χώρο να κολληθεί το διακοπτάκι που αλλάζει bank στην eprom. :(

Οπότε πάμε για σχεδιασμό άλλης πλακέτας.... :woohoo:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
25/05/2013 16:25 #11021 από glaros
Απαντήθηκε από glaros στο θέμα C64 Rom Cartridge.
Είναι εύκολο να γίνει εκτος κονσόλας ?
Να συνδεθεί με καλωδιοταινία και βύσμα.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas
  • Retro Master
  • Retro Master
Περισσότερα
25/05/2013 16:58 #11022 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα C64 Rom Cartridge.

geo1977 έγραψε: Παίδες να πω και εγώ ενα μεγάλο ευχαριστώ στον Χρήστο(Chriskgnr) :) :cheer: :cheer:
..... αλλά για την άδικη αμφισβιτηση που δέχτηκε στην αρχή της παρουσίας του στο forum.. :angry:
ευτυχως δεν απογοητέυτηκε και τον ευχαριστώ για την υπομονή του.... ;)


ΠΟΛΥ λυπηρό αυτό !
Εδώ δεν είμαστε για να κάνουμε επιδείξεις, αλλά για να μαθαίνουμε ο ένας από τον άλλον.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
25/05/2013 18:47 - 25/05/2013 18:48 #11024 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα C64 Rom Cartridge.
@geo1977 Γιώργο, πέρα από τ'άλλα, δε σε ευχαρίστησα που έδωσες λύση, στο να έχει το Acorn Plus 1 Interface, τη Slogger Rom v2.02, με τις extra δυνατότητες ελέγχου! Thanks! :)
Οσον αφορά το mod στον Disk controller του Electron, κατα τη γνώμη μου, είναι ένα project "βαρύ πυροβολικό", αφού εάν δεν γίνει, μένεις ουσιαστικά με τη μισή χρηστικότητα του controller! Οταν βρεις χρόνο, ανέβασέ το, θα ενδιαφέρει αρκετό κόσμο νομίζω. :)

@zx_jim "Οπότε πάμε για σχεδιασμό άλλης πλακέτας..."
Στην ουσία, στον επανασχεδιασμό της πλακέτας, θέλει λίγο να μακρύνει(μερικά χιλιοστά) το τυπωμένο και από τις δύο άκρες, για να χωρέσει η zif socket! :)

@glaros "Είναι εύκολο να γίνει εκτος κονσόλας ? Να συνδεθεί με καλωδιοταινία και βύσμα."
Άνετα! :cheer:

@GeoAnas "Εδώ δεν είμαστε για να κάνουμε επιδείξεις, αλλά για να μαθαίνουμε ο ένας από τον άλλον."
Πολύ σωστά! Κανείς δεν είναι η "υπέρτατη αλήθεια" σε οτιδήποτε, αλλά ούτε και παντογνώστης(και πρώτος και καλύτερος εγώ!). :)

21st century breakdown...
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": geo1977, zx_jim, GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • geo1977
  • Το Άβαταρ του/της geo1977
  • Retro Maniac
  • Retro Maniac
Περισσότερα
25/05/2013 18:49 #11026 από geo1977
Απαντήθηκε από geo1977 στο θέμα C64 Rom Cartridge.
Νεκτάριε και Δημήτρη δεν ξερω αν είναι εφικτό αυτό γιατί τα pcb εχουν ήδη έρθει έτοιμα
οπως είπε και πιο πάνω ο Χρήστος.. :unsure: αλλά να πω εδώ το όλο project to σκεφτηκε
και υλοποιήσε ο Chrisgnr ...δική μου βοήθεια ήταν μικρή λόγω ελειψης γνώσεων... :dry:
αλλα πολυ θα ήθελα να εβγαζα και εγώ την μεγαλη "Διπλάρειο των γιαουρταδων σχολή" :whistle:
