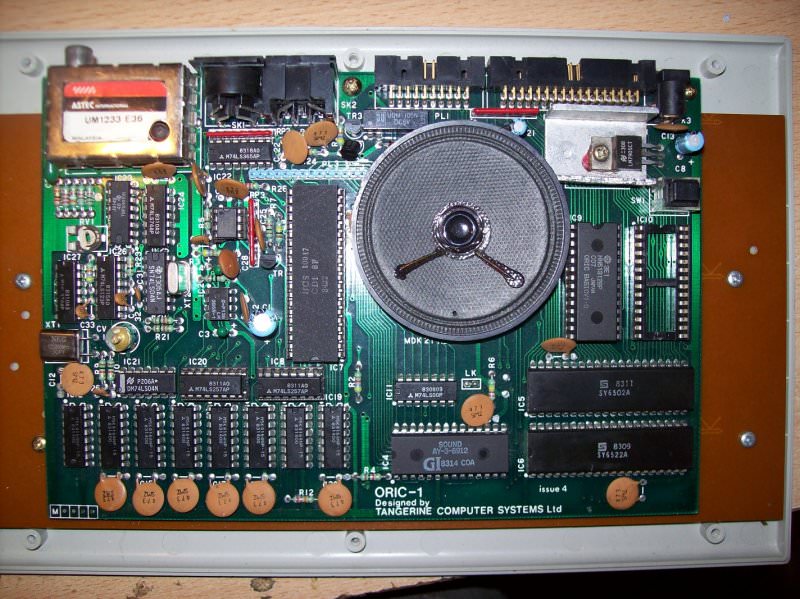

TANGERINE ORIC -1 : Επισκευή και Βελτιώσεις

Τον πήρα κάπου 15 λιρονια πριν κάνα δυο χρόνια από ένα αγγλο . το υπολογιστακι ήρθε τυλιγμένο σε αφρώδες συσκευασίας και ήταν σε μαύρα χάλια..(βρώμικο..........έλειπε το ένα λάστιχο από το ποδαράκι του .... σχεδόν όλες οι βίδες και η ψήκτρα από το 7905 )















ηξερα οτι ο ορικ δούλευέ με - 9 βολτ τροφοδοσία και έτσι έφτιαξα ένα μικρο ανταπτορακι για να τουμπάρω το φις του τροφοδοτικού του SINCLAIR ZX SPECTRUM + ΩΣΤΑ ΝΑ ΜΗΝ ΠEIΡΑΞΩ ΟΥΤΕ ΤΟΝ ORIC OYTA ΤΟ ΤΡΟΦΟΔΟΤΙΚΟ ΤΟΥ ΖΧ
Όπερ και εγένετο (φώτο 3)




μετά βρήκα μια ψήκτρα από ένα παλιό ραδιόφωνο που ταίριαζε στον λιγοστό χώρο που είχε οORIC......
Τον συνδεσα στην τιβι με κανονικό καλώδιο και του έδωσα τάση
ΜΑΥΡΗ ΟΘΟΝΗ..... ΜΑΥΡΗ ΟΘΟΝΗ ΜΑΥΡΗ ΟΘΟΝΗ
ΤΩΡΑ?
ΕΠΕΞΕΡΓΑΣΤΗΣ (ΧΜΜΜΜΜΜ) ΤΟ SY6522 Η TO HCS10017(ULA) KAI OYTE ΒΑΣΕΙΣ ΔΕΝ ΜΠΟΡΕΙΣ ΝΑ ΒΑΛΕΙΣ ΣΤΑ ΠΡΩΤΑ ΔΥΟ(ΔΕΝ ΕΧΕΙΣ ΧΩΡΟ) ΜΝΗΜΗ/? Η ΚΑΤΙ ΑΛΛΟ?
ΕΤΣΙ ΠΑΡΑΓΓΗΛΑ ΤΑ 3 ΠΡΩΤΑ (ΜΝΗΜΕΣ ΕΙΧΑ) ΑΠΟ ΒΟΥΛΓΑΡΙΑ

Μέχρι να έρθουν έψαξα τον ορικ και τσακ το είδα σπασμένο ένα ποδαράκι του κρυστάλλου
το κολλησα και όλα οκ ο ORIC Ήταν εκεί μα την αρχική του οθόνη και τον κέρσορα να ανάβει
ΒΟΥΡΡΡΡΡΡΡΡΡΡΡΡ για PINOYTS ΤΩΡΑ

Βρηκα του κασετόφωνου από ΕΔΩ
www.48katmos.freeuk.com/ports.htm

και ολοκληρωμένο το scart από ΕΔΩ
zxjim.blogspot.gr/2013/06/oric-atmos-oric-1-rgb-scart.html

(κρίμα πραγματικά κρίμα χάσαμε ένα φίλο αναντικατάστατο)

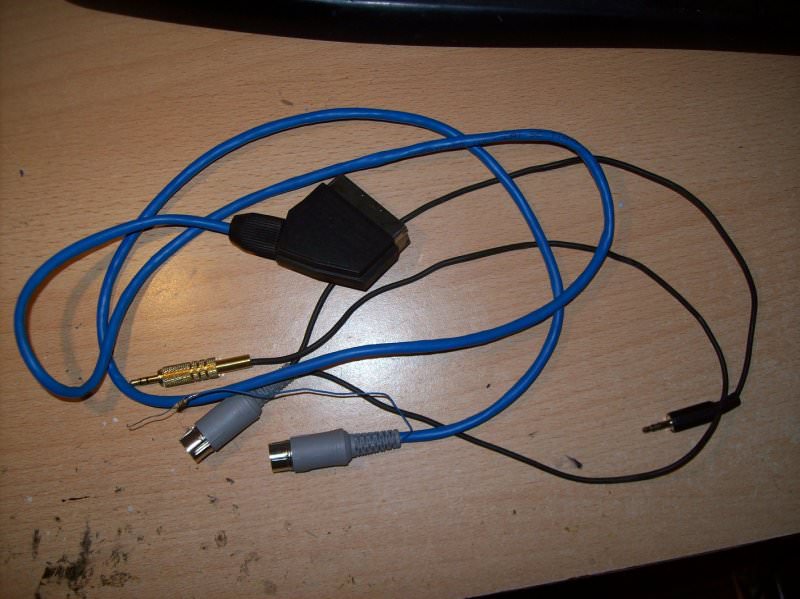

(ΦΩΤΟ 4)



Άπλα θέλει 5 βολτ για να τουμπάρει η τηλεόραση
μια πατεντουλα στο θηλυκό του oric -1 που θα κάνω αργότερα και θα την ανεβάσω
κατασκεύασα λοιπόν και τα δυο din δοκίμασα το scart (ok καλή εικόνα στην 14 τέλεια σε σε σχέση με το aerial άπλα θέλει 5 βολτ για να τουμπάρει )
Μέτα έβαλα το κασετόφωνο κατέβασα το TAP2WAV και άρχισα να μετατρέπω στα 11025 Hz
και μετά σε MP3
ΤΖΙΦΟΣ...................
Μονό SEARCHING.SEARCHING.......................... OXI LOADING

Κατέβασα το schematic του ORIC ΑΠΟ ΕΔΩ
regmedia.co.uk/2013/01/21/oric_4.jpg

Και σκευτικα ότι μάλλον να φταίει το lm 358n h to bc184L
Που είναι buffer με το sy6522a

Aποκολησα το LM έβαλα βάση και έπρεπε να παραγγείλω ένα καινούργιο .....
(Έκτοτε ο ORIC πέρασε θάλασσες βουνά και περίπου ένα χρόνο αργότερα........)

Τον ξαναπροσπάθησα ...
και τελικα ηταν το lm358n
SEARCHING KAI LOADING
4 ΛΕΠΤΑ ΜΕΤΑ ΤΖΙΦΟΣ
ΔΟΚΙΜΗ ΜΕ ΑΛΛΟ ΜP3
SEARCHING KAI LOADING
ΤΖΙΦΟΣ
ΑΛΛΟ
SEARCHING KAI LOADING και chess

Ψαχνοντας στο ιντερνετ βρηκα οτι κύκλωμα ήχου παίρνει μια επεμβασουλα

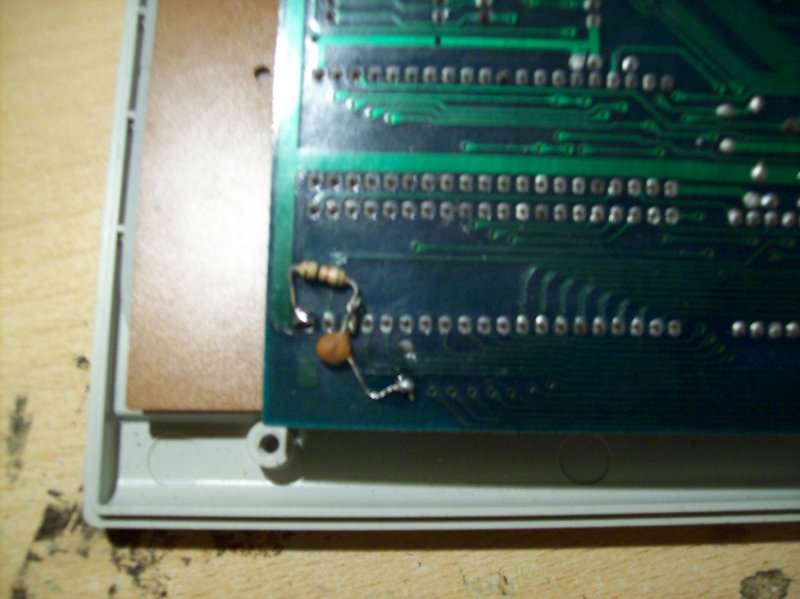

μια αντίσταση από τα 5βολτ στο πιν 18 τουSY6522A ένας πυκνωτής 2,2nf απο το 18 στην γείωση(ΦΩΤΟ5)



για κάτσε να το κάνω ..... οπ ο ορικ το έχει(κάποιος το είχε κάνει) για να δω καλύτερα χαχαχαχαχαχαχαχα
εδώ είχα μια αντίσταση 1 κ από τα 5 βολτ στο 18 ΠΑΡΑΛΛΗΛΑ με τον πυκνωτή ............
αποκόλληση του ΠΥΚΝΩΤΗ και κόλλημα στην γη 0 βολτ
και τσακκκκκκκκκκκκκκκκκκκ
φορτώνει γυρω στο 75% των Αρχειων......
to STRORMLORD ΚΑΤΑΠΛΗΚΤΙΚΟ
ΚΑΘΩΣ ΚΑΙ ΤΟ ORICIOUM

ΕΤΣΙ ΛΟΙΠΟΝ ΕΚΑΝΑ ΤΗΝ ΠΑΤΕΝΤΑ....

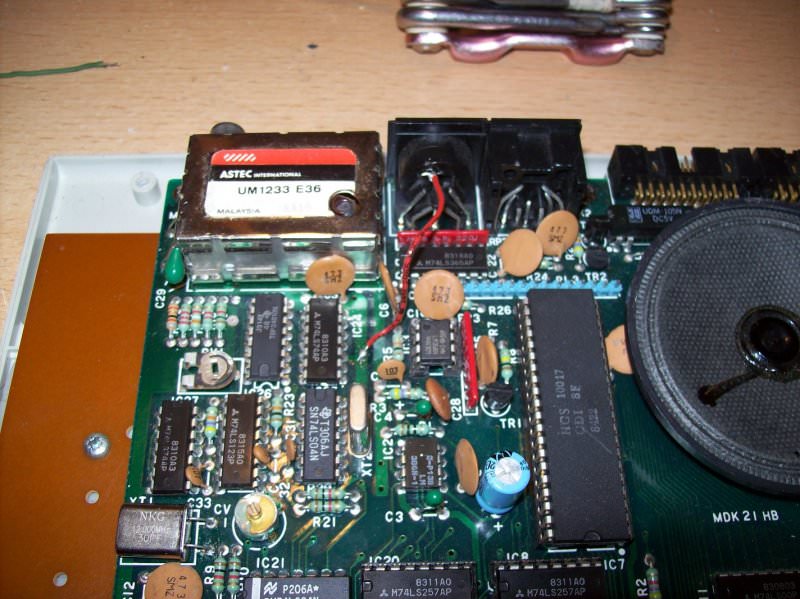

ΠΗΡΑ ΕΝΑ ΚΟΜΜΑΤΑΚΙ ΚΑΛΩΔΙΟ ΚΑΙ ΤΟ ΤΟΠΟΘΕΤΙΣΑ ΣΤΟ ΑΥΛΑΚΙ ΠΟΥ ΚΟΥΜΠΩΝΕΙ ΤΟ 5-DIN ΓΙΑ ΤΟ SCART
ΚΑΙ ΜΕΤΑ ΚΟΛΛΗΣΑ 1 ΚΑΛΩΔΙΑΚΙ (ΚΟΚΚΙΝΟ) ΣΤΟ +5 VOLT ΠΟΥ ΒΡΗΚΑ ΠΟΙΟ ΚΟΝΤΑ

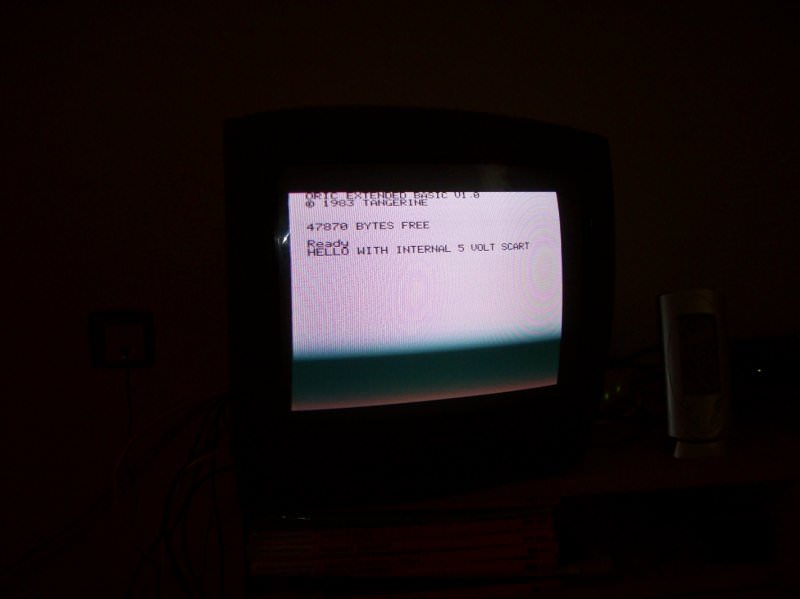

ΑΠΟΤΕΛΕΣΜΑ Η TV ΤΟΥΜΠΑΡΕΙ ΑΠΕΥΘΕΙΑΣ... ΒΑΖΟΝΤΑΣ ΤΟ SCART ΣTON ORIC
(TIP ΕΠΕΙΔΗ Ο ΟRΙC ΕΧΕΙ ΚΑΙ GROUND ΣTO DIN ΠΛΑΙΣΙΟ ΚΟΒΟΥΜΕ ΤΟ ΚΑΤΩ ΜΕΡΟΣ ΤΟΥ DIN KAI ETΣI ΔEN EXOYME ΒΡΑΧΥΚΥΚΛΩΜΑ)


KAI

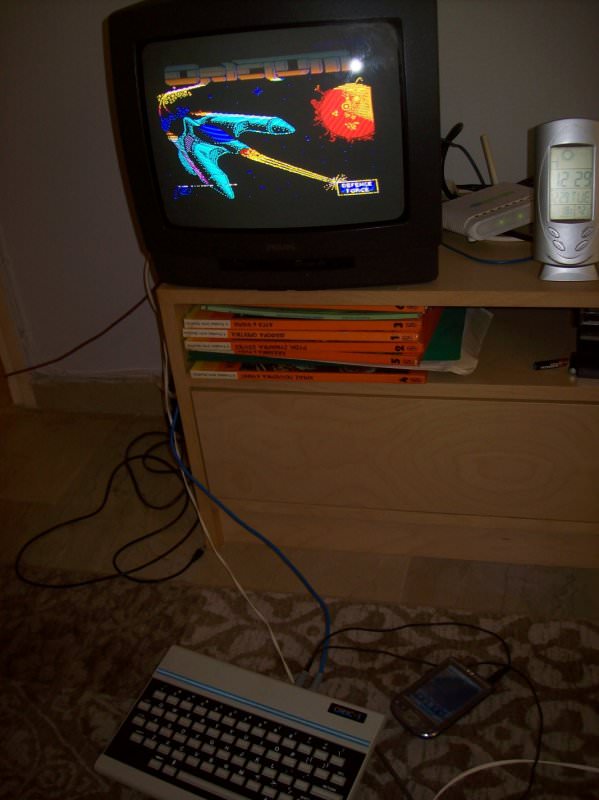

E KAI ΟΛΟ ΤΟ "ΠΑΚΕΤΟ ΜΑΖΙ"

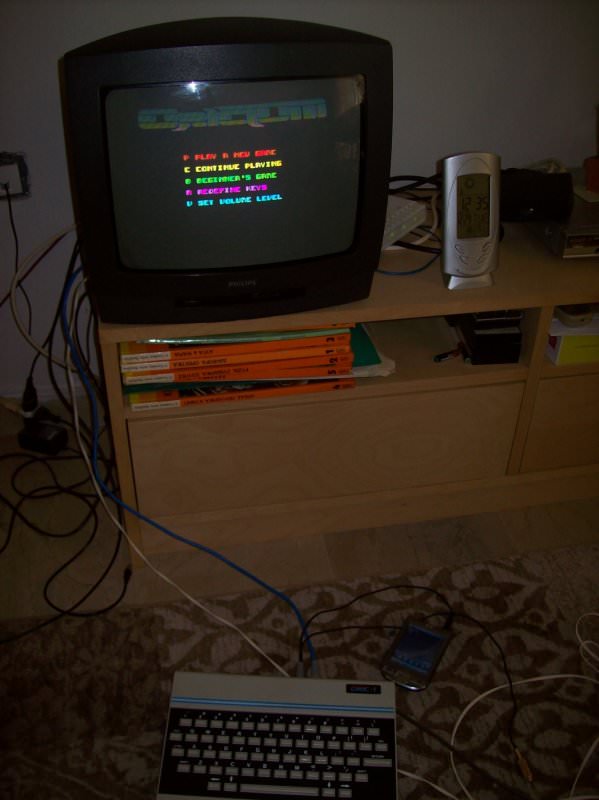

ΦΟΡΤΩΝΟΝΤΑΣ ΤΟ ORICIUM


5 ΛΕΠΤΑ ΑΡΓΟΤΕΡΑ ΚΑΙ ΤΟ ΜΕΓΑΦΩΝΑΚΙ ΤΟΥ ΟΡΙC ΑΡΧΙΖΕΙ ΝΑΠΑΙΖΕΙ
ΕΕΕΕΕΕΕΕΕΕΕΕΕΕΕΕΕ
ΚΑΠΟΥ ΤΟ ΞΕΡΩ ΑΥΤΟ ΤΟ ΚΟΜΜΑΤΙ

Τέτοια θεματάκια γουστάρω τρελλά !!!....EXCELLENT !!!

Μπράβο Νίκο, καιρό είχαμε να δούμε restore projects. Καλές γιορτές.

KAΛΕΣ ΓΙΟΡΤΕΣ ΣΕ ΟΛΟΥΣ .... ΜΕ ΠΕΡΙΣΣΟΤΕΡΗ ΤΡΕΛΛΑ ΚΑΙ ΥΓΕΙΑ

Όταν λέμε "τουμπάρει"...τι εννοούμε ?

Μεγιά το απόκτημα σου, και μπράβο για την παρουσίαση της επισκευής που μας έδειξες

ΛΕΜΕ ΟΤΙ ΓΥΡΝΑ ΣΕ RGB ΣΕ AV H TIBI

Τέλειο τέλειο τέλειο!!!
Καλά φορτώματα τώρα στον ORIC!!!

Πάρα πολύ καλό! μπράβο nikosdoykas!

Καλη πατεντα ...

Μ'αρεσεις .....

ΩΡΑΙΟΣ!!!!!!!!!!!!!!!!!!!!!!!! Απο οτι ξέρω ο oric 1 είχε προβλήματα με την basic και δεν τα φόρτωνε ολα
το οποιο διορθώθηκε αρκετά με τον Oric Atmos
