02/04/2017 21:47 - 03/03/2018 16:23 #38907 από nkary
Amiga 600 recap (αλλαγή πυκνωτών) δημιουργήθηκε από nkary


Θα γίνει καθάρισμα πληκτρολογίου και recap. Οι περισσότεροι πυκνωτές της είναι SMD. ;)

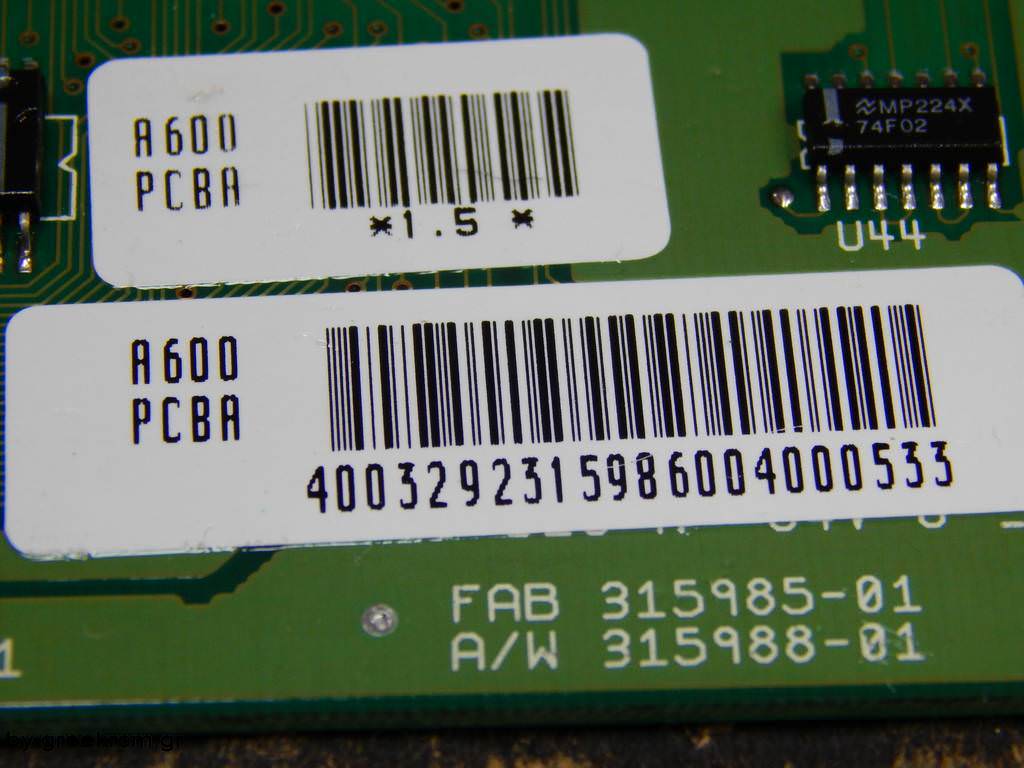

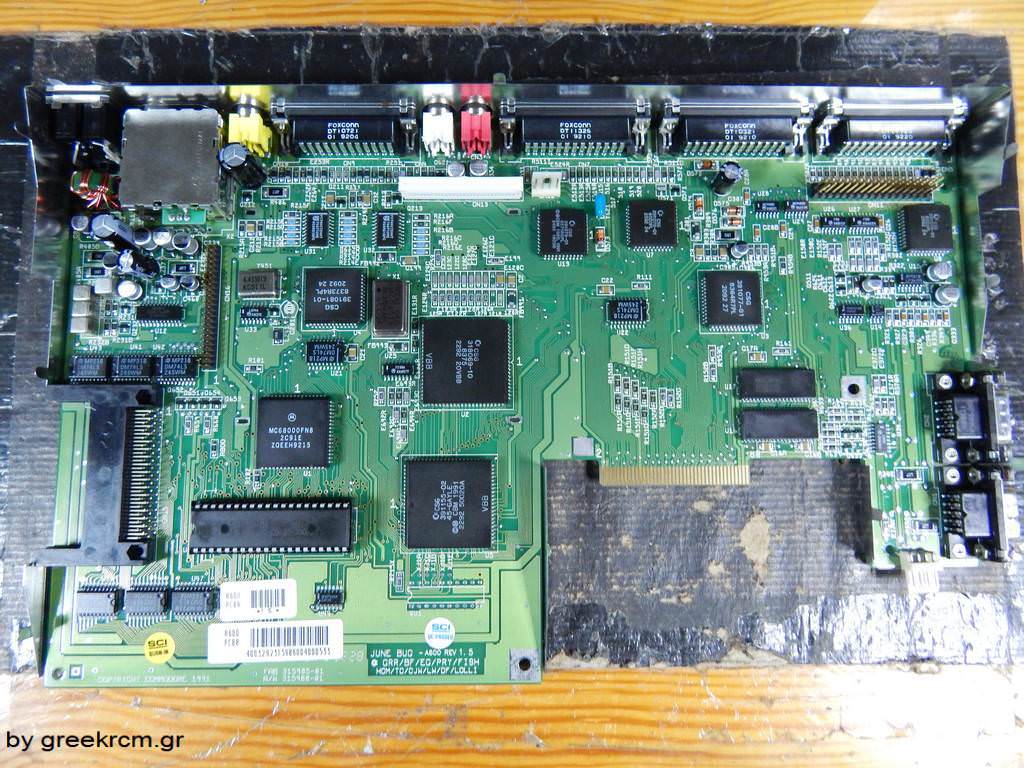

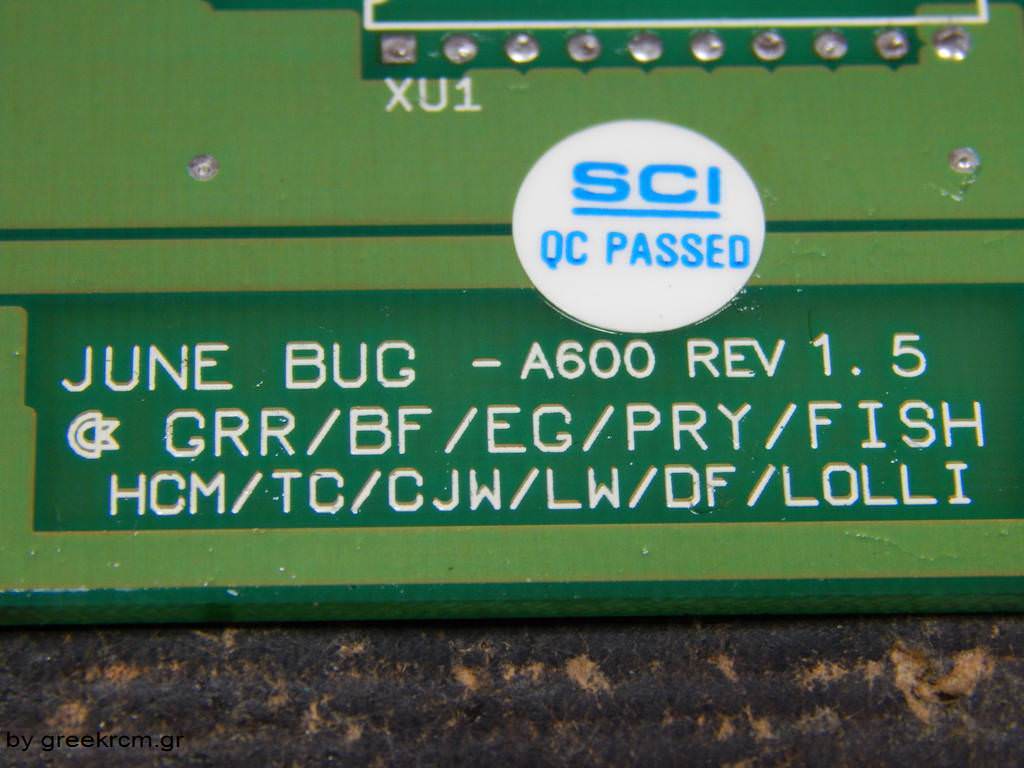

Το revision του board ειναι το 1.5

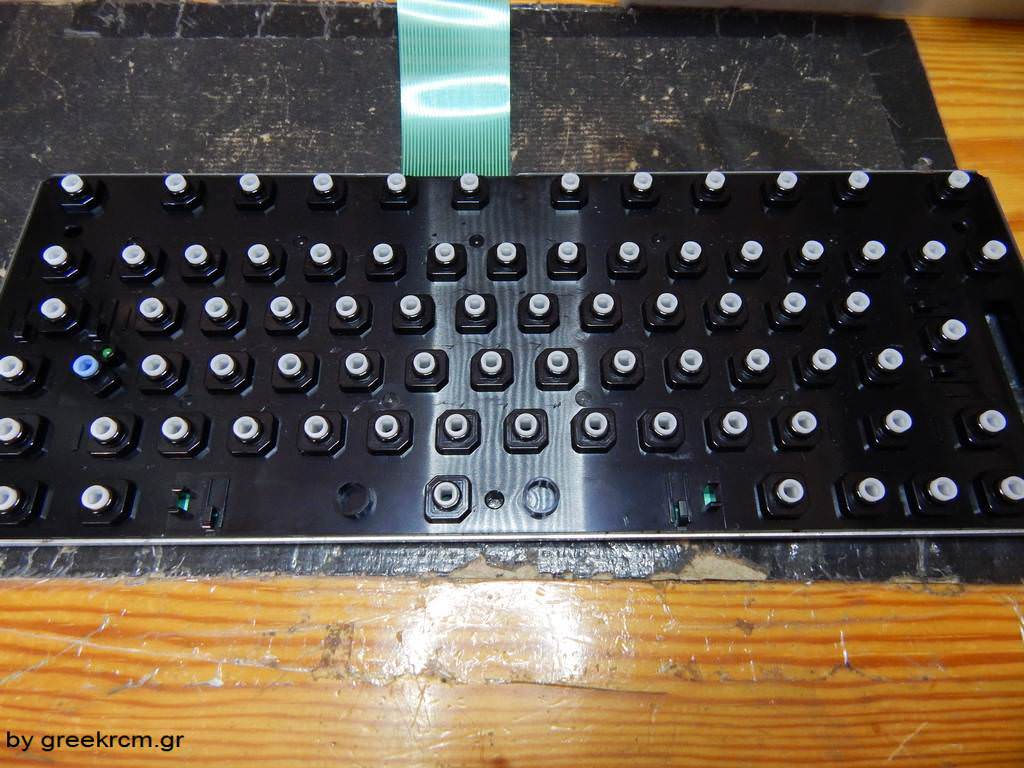

Αφαιρέθηκαν όλα τα πλήκτρα, πλύθηκαν και καθαρίστηκε η βάση τους

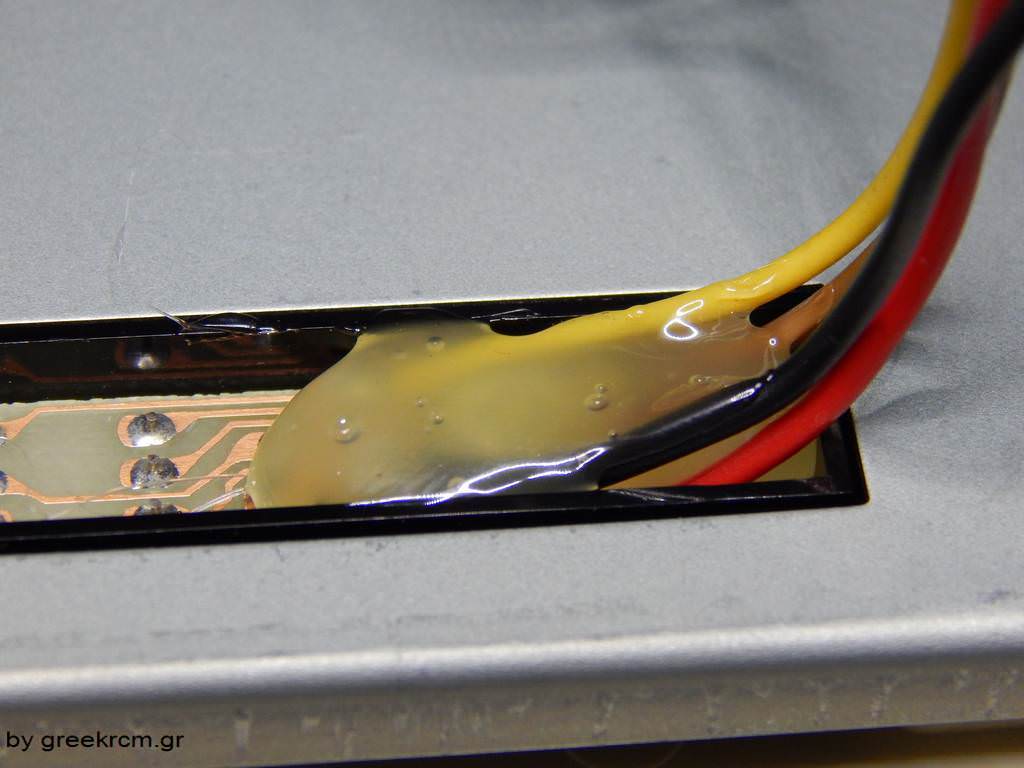

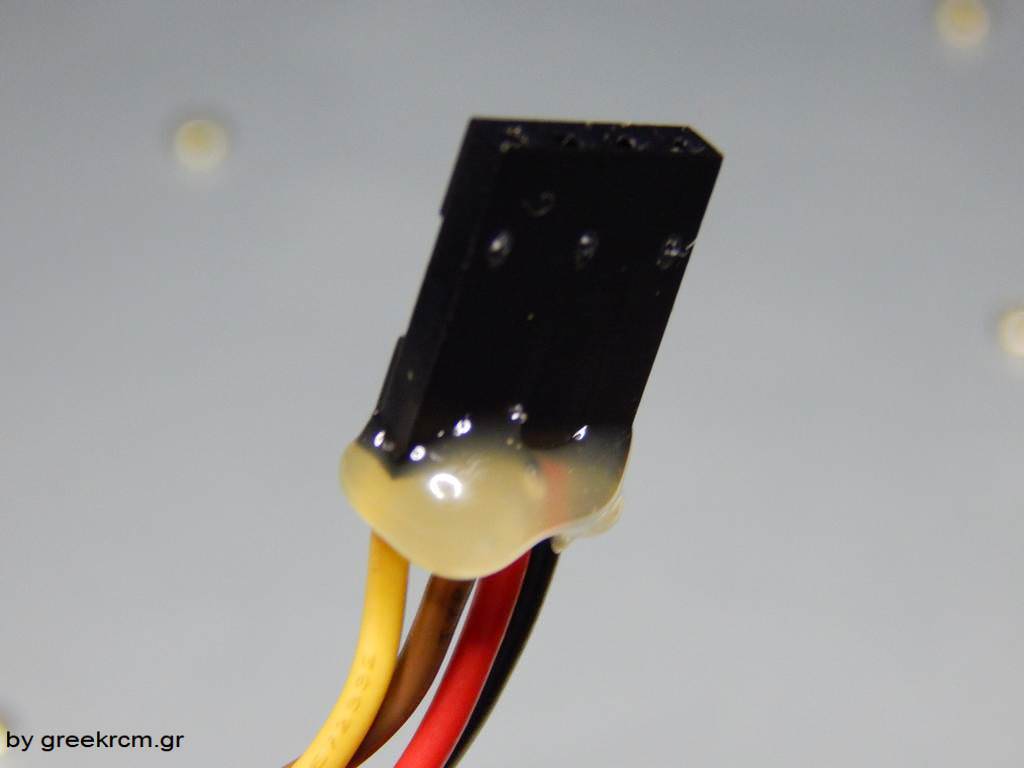

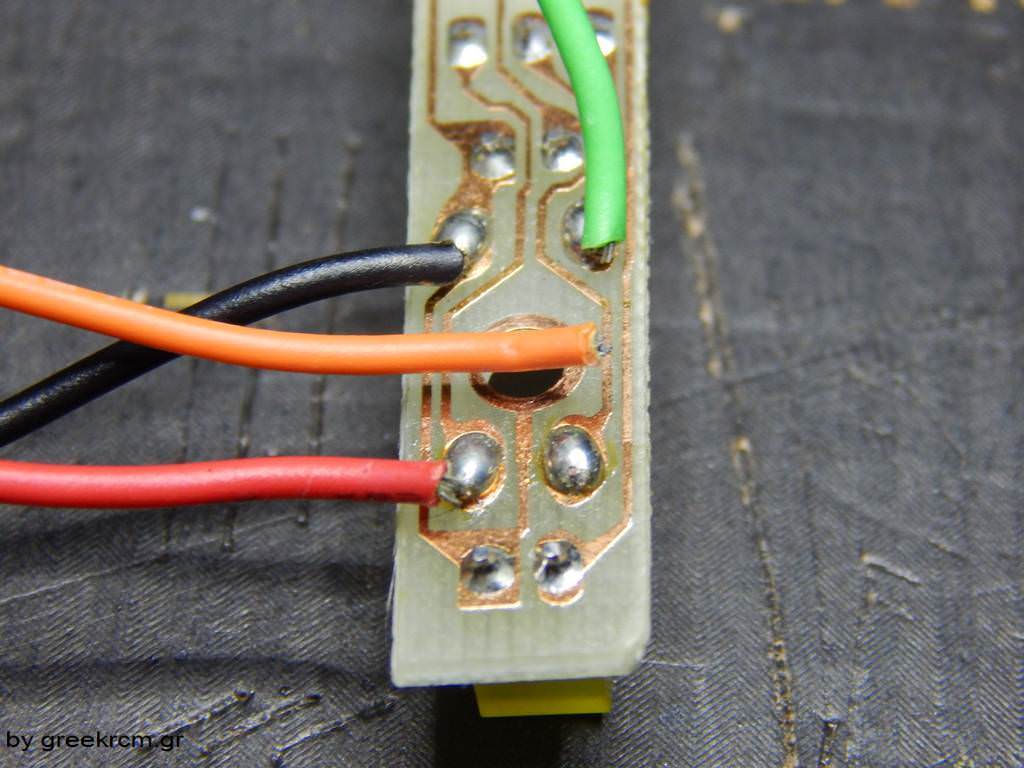

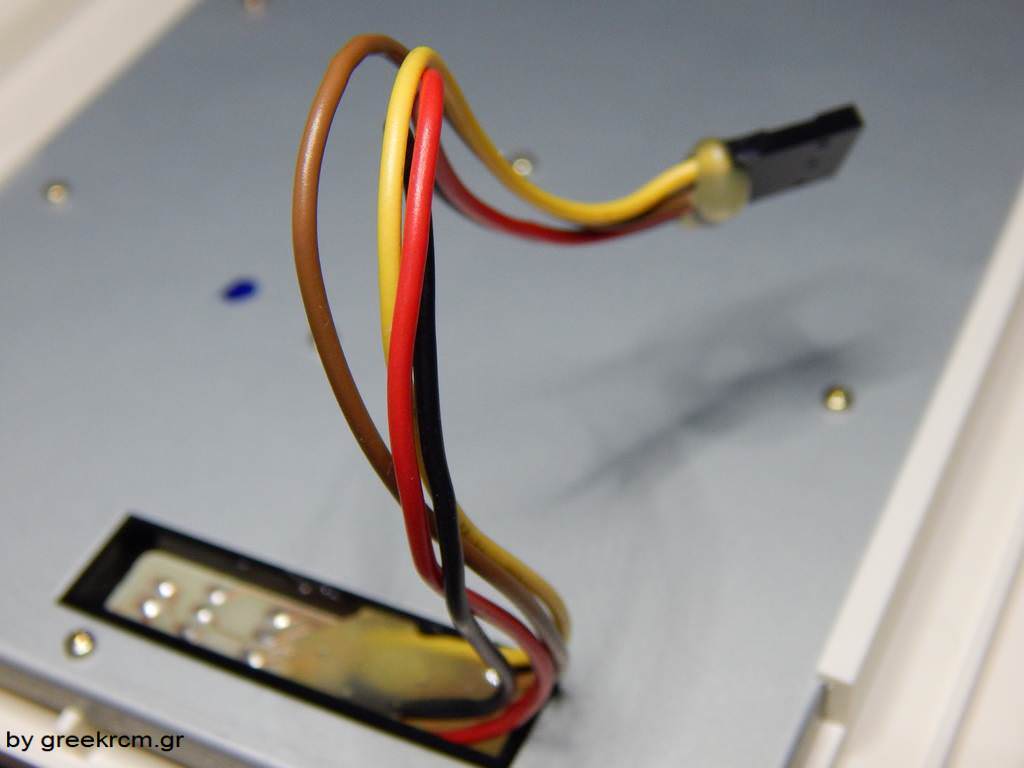

Με την ευκαιρία ξανά κολλήθηκαν τα καλώδια των leds και ενισχύθηκε το “κράτημα” τους

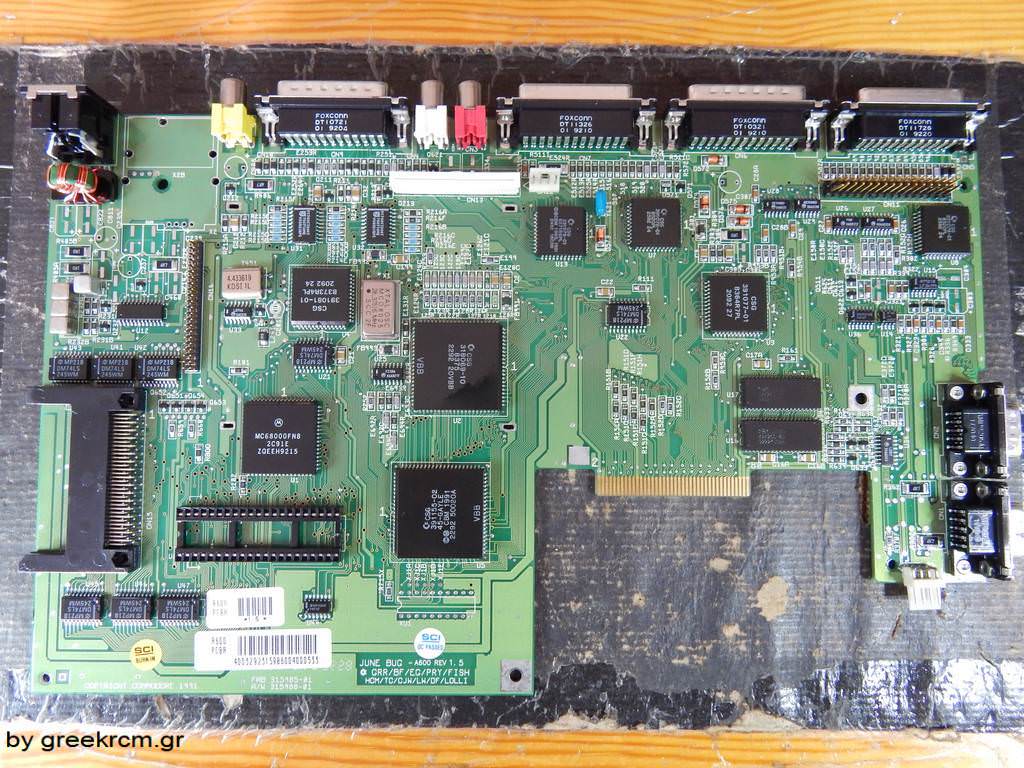

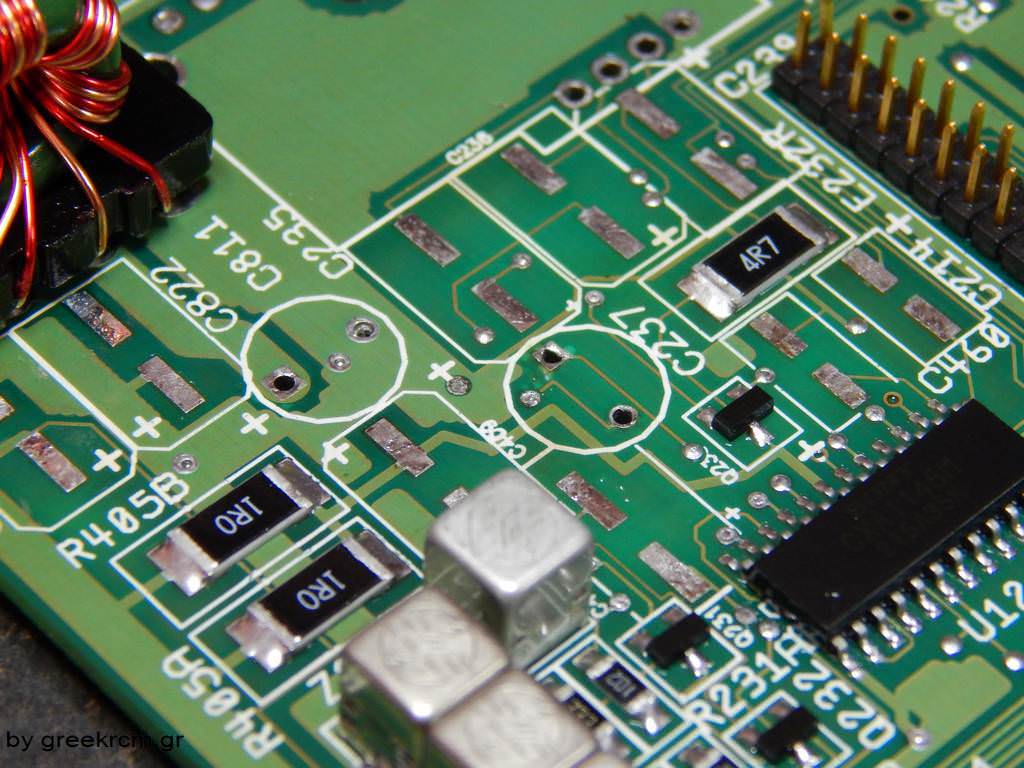

Αφαιρέθηκαν οι πυκνωτές

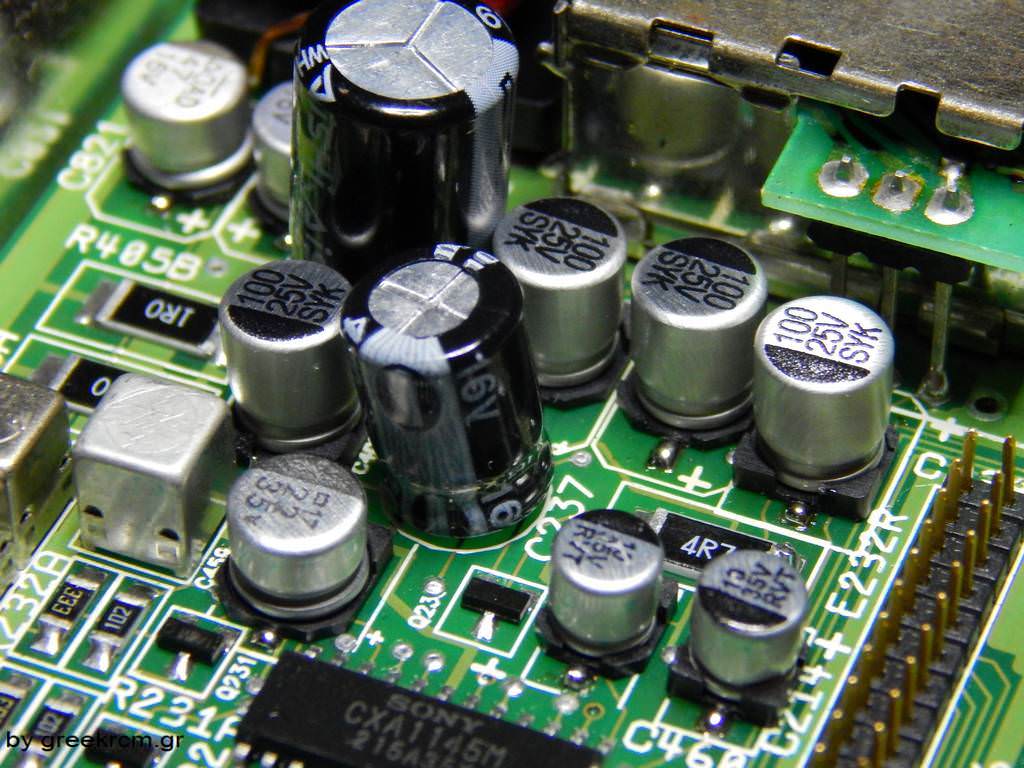

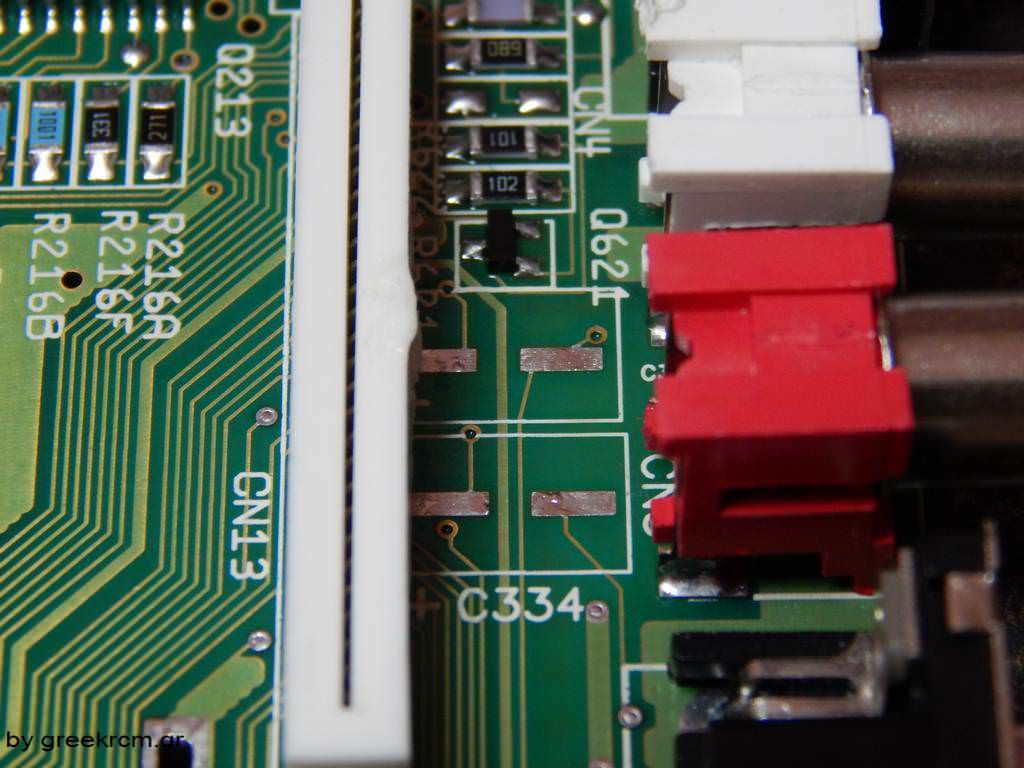

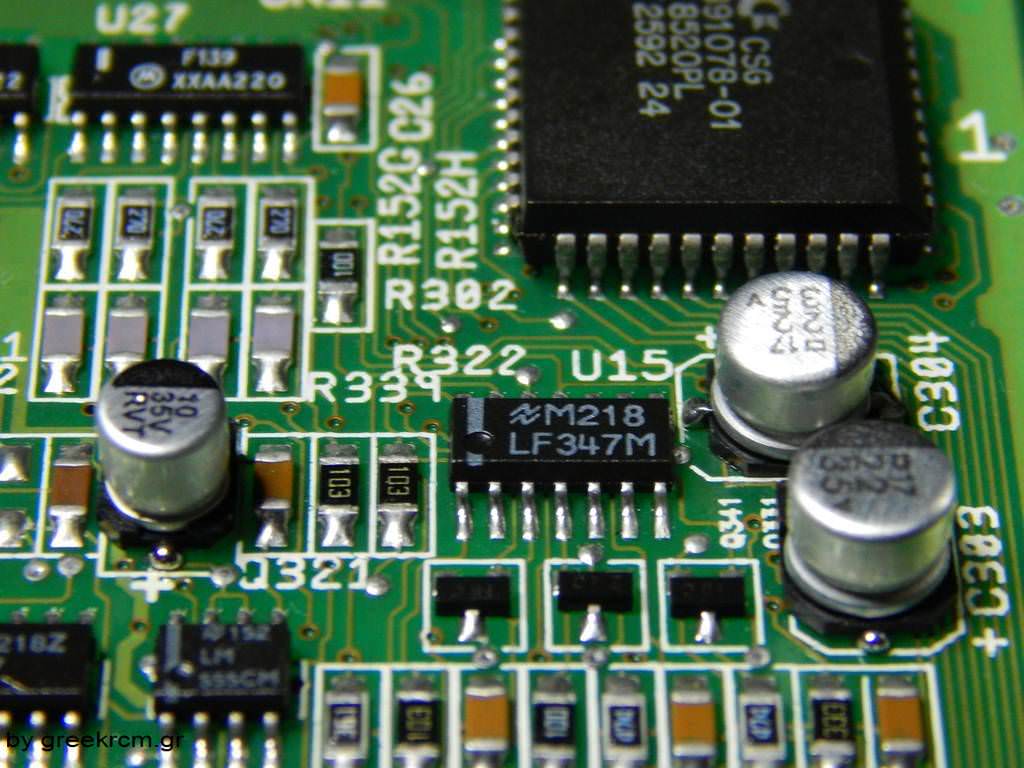

Για τους πυκνωτές (του ήχου) που φαίνονται στην παρακάτω εικόνα καλό είναι να αφαιρέσετε τα 2 RCA και το πλαστικό που ασφαλίζει την καλωδιοταινία του πληκτρολογίου για να δουλέψετε ποιο άνετα;)


Για το reacap θα χρειασθείτε τους παρακάτω πυκνωτές
  • 1000uF 10V x 2
  • 470uF 16V x 2
  • 100uF 6,3V SMD x 4
  • 47uF 16V SMD x 2
  • 22uF 35V SMD x 5
  • 10uF 35V SMD x 4
After recap

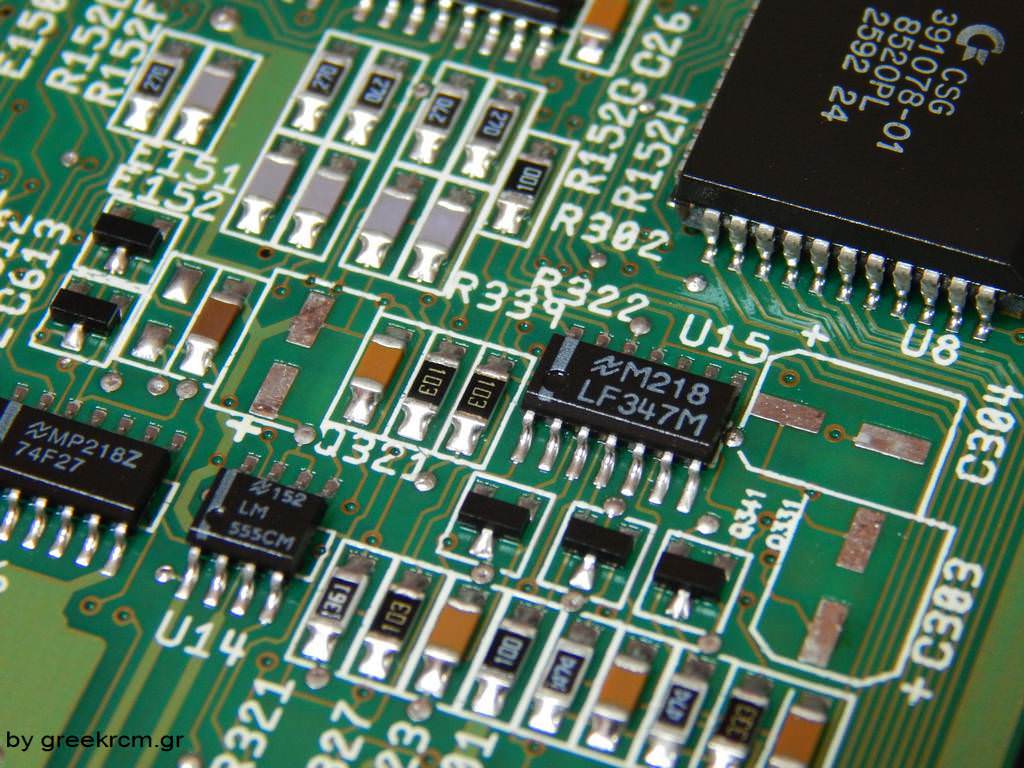

Και εκεί που το μηχάνημα δούλευε για 2 μέρες και ενώ ετοίμαζα τον δίσκο του στο WinUAE, ξαφνικά με το που τοποθέτησα τον δίσκο μέσα και το άναψα μου έδινε μόνο μια άσπρη οθόνη. Με τα πολλά διαπίστωσα ότι το τσιπάκι 8520PL (CIA-A) με το που έδινα ρεύμα ψηνόταν μέσα σε λίγα δευτερόλεπτα :ohmy:

Η συνέχεια
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, chdlee

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
03/04/2017 07:59 #38914 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Amiga 600 recap (αλλαγή πυκνωτών)
Πολύ ωραία δουλειά Νίκο, ευχαριστούμε και για αυτή τη λεπτομερή παρουσίαση :)
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": nkary

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nkary
  • Το Άβαταρ του/της nkary Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
Περισσότερα
03/03/2018 16:25 #41556 από nkary
Απαντήθηκε από nkary στο θέμα Amiga 600 recap (αλλαγή πυκνωτών)
Αφαίρεση χαλασμένων (photobucket) links φωτογραφιών και ανέβασμα τους στο φόρουμ
