AMSTRAD CPC6128 RESTORATION No1
- nkary
- Συντάκτης θέματος
- Retro Elite
31/05/2017 22:53 - 07/03/2018 14:37 #39438
από nkary

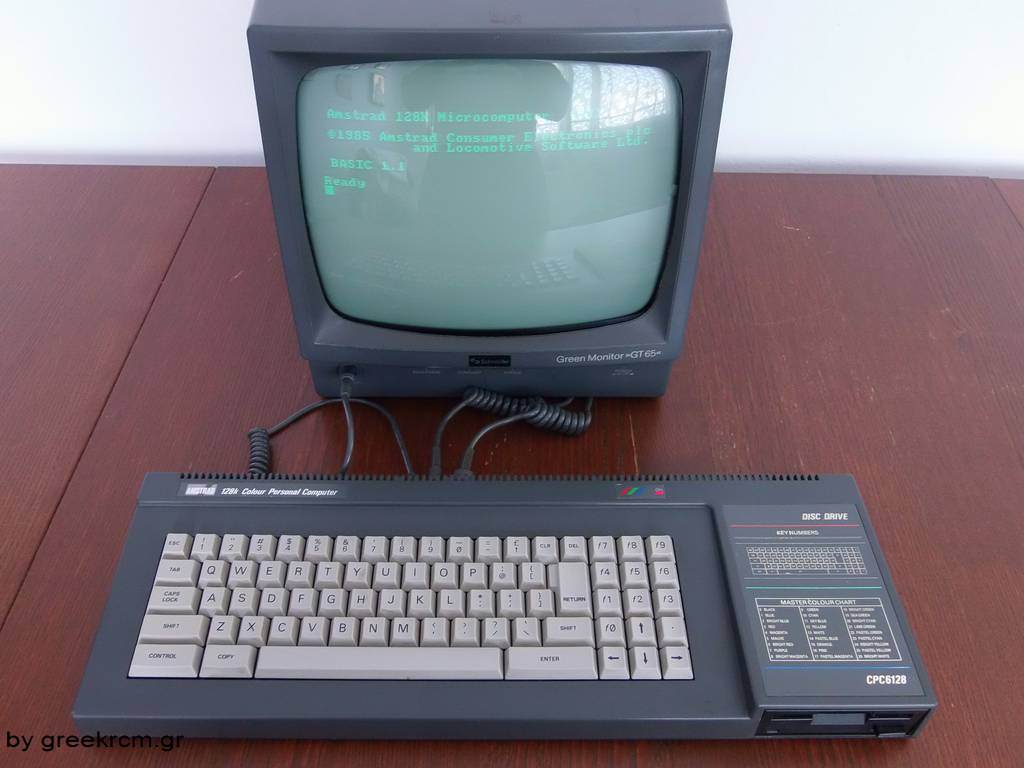

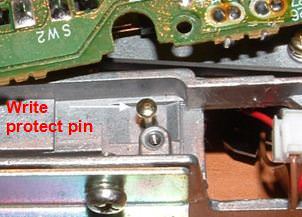

Ο συγκεκριμένος 6128 ήταν δώρο του tzoudas μαζί με το πράσινο monitor GT65 . Το floppy drive δεν διάβαζε/έγραφε δισκέτες 3”. Οπότε έγινε καθαρισμός κεφαλής, αλλαγή ιμάντα (ο παλιός είχε γίνει κομμάτια) αλλά και πάλι δεν έγραφε καθώς έλειπε το pin write-protect και ο υπολογιστής νομίζει ότι οι δισκέτες είναι write-protect. Υπάρχουν 2 τύποι του drive. Ένας με τη χρήση αισθητήρα φωτός για write-protect και ένας με τη χρήση pin. Αν δεν το ξέρεις και το γυρίσεις ανάποδα κατά την διαδικασία αλλαγής ιμάντα τότε πέφτει και αν δεν το προσέξεις το έχασες.
Ευτυχώς βρήκα σε αυτό εδώ το site και με την τοποθέτηση του το drive άρχισε να γράφει κανονικά.

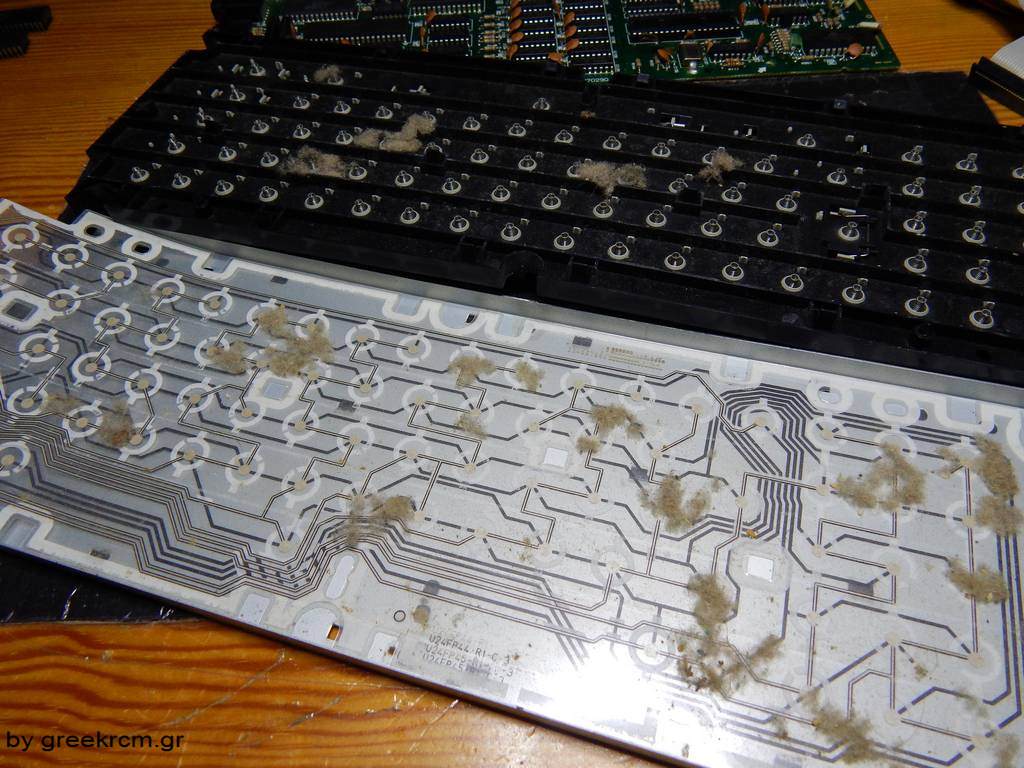

Με την ευκαιρία του recap το μηχάνημα καθαρίστηκε και κυρίως το πληκτρολόγιο.
Για το recap θα χρειασθούν οι παρακάτω πυκνωτές
4 x 1uF 50V
1 x 1uF 50V NP
1 x 100uF 16V
2 x 100uF 10V
3 x 47uF 10V
1 x 22uF25V

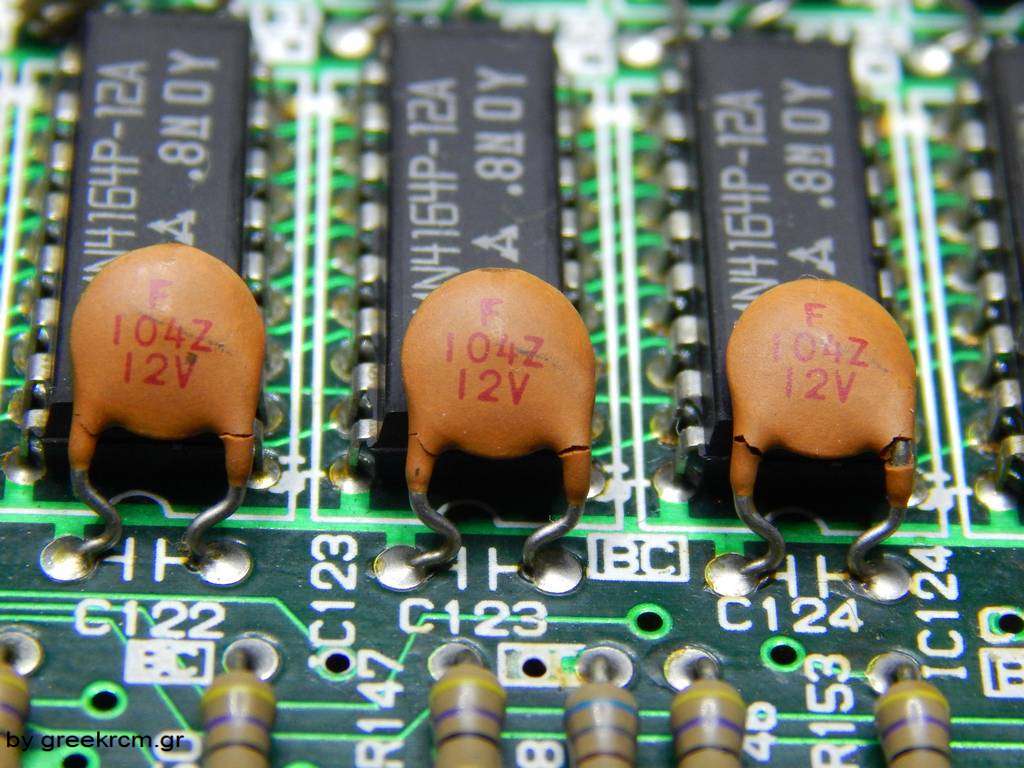

Προληπτικά αλλάχθηκαν και μερικοί κεραμικοί πυκνωτές στα 100 Nanofarads

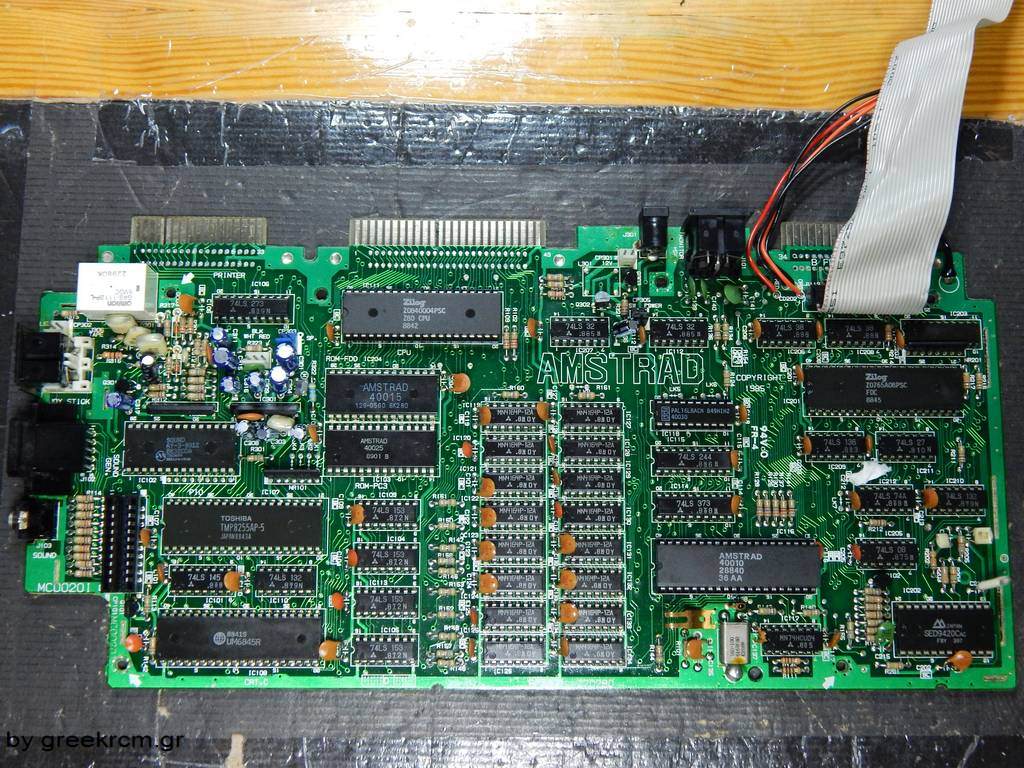

Μετά τον καθαρισμό και το recap του board
Δυστυχώς το σετάκι (6128 + monitor) δεν είναι πλέον στη κατοχή μου, διότι ο tzoudas τα ζήτησε πίσω ώστε να τα δουλέψει. Ωστόσο ως “πληρωμή” για τη δουλειά που έριξα και στο μηχάνημα και στη οθόνη μου έδωσε το παρακάτω joystick και τον ευχαριστώ πολύ.
AMSTRAD CPC6128 RESTORATION No1 δημιουργήθηκε από nkary
Ο συγκεκριμένος 6128 ήταν δώρο του tzoudas μαζί με το πράσινο monitor GT65 . Το floppy drive δεν διάβαζε/έγραφε δισκέτες 3”. Οπότε έγινε καθαρισμός κεφαλής, αλλαγή ιμάντα (ο παλιός είχε γίνει κομμάτια) αλλά και πάλι δεν έγραφε καθώς έλειπε το pin write-protect και ο υπολογιστής νομίζει ότι οι δισκέτες είναι write-protect. Υπάρχουν 2 τύποι του drive. Ένας με τη χρήση αισθητήρα φωτός για write-protect και ένας με τη χρήση pin. Αν δεν το ξέρεις και το γυρίσεις ανάποδα κατά την διαδικασία αλλαγής ιμάντα τότε πέφτει και αν δεν το προσέξεις το έχασες.
Ευτυχώς βρήκα σε αυτό εδώ το site και με την τοποθέτηση του το drive άρχισε να γράφει κανονικά.
Με την ευκαιρία του recap το μηχάνημα καθαρίστηκε και κυρίως το πληκτρολόγιο.
Για το recap θα χρειασθούν οι παρακάτω πυκνωτές
4 x 1uF 50V
1 x 1uF 50V NP
1 x 100uF 16V
2 x 100uF 10V
3 x 47uF 10V
1 x 22uF25V
Προληπτικά αλλάχθηκαν και μερικοί κεραμικοί πυκνωτές στα 100 Nanofarads
Μετά τον καθαρισμό και το recap του board
Δυστυχώς το σετάκι (6128 + monitor) δεν είναι πλέον στη κατοχή μου, διότι ο tzoudas τα ζήτησε πίσω ώστε να τα δουλέψει. Ωστόσο ως “πληρωμή” για τη δουλειά που έριξα και στο μηχάνημα και στη οθόνη μου έδωσε το παρακάτω joystick και τον ευχαριστώ πολύ.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, chdlee, spyros.s, Antonis77, kokkiklhs, Console Hunter
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
- chdlee
- Team RC
Λιγότερα
Περισσότερα
- Δημοσιεύσεις: 1447
- Ληφθείσες Ευχαριστίες 1857
01/06/2017 10:35 #39444
από chdlee
80s resurrection
Απαντήθηκε από chdlee στο θέμα AMSTRAD CPC6128 RESTORATION No1
Άψογος Νίκο!!!
Έκανες και αυτό το Amstrad 6128 σαν καινούριο!
Θα κοιτάξω στο μηχάνημα του Μίλτου (miltos70) αν το pin είναι στη θέση του!!!
Έκανες και αυτό το Amstrad 6128 σαν καινούριο!
Θα κοιτάξω στο μηχάνημα του Μίλτου (miltos70) αν το pin είναι στη θέση του!!!
80s resurrection
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": nkary
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
- Fotis_KFOR
- Site Owner / Admin
- PC / Sinclair ZX Spectrum+3
01/06/2017 14:32 #39447
από Fotis_KFOR
My Collection / Projects / Various :
Computers , Consoles-Pongs , Various , Not-working , Handhelds-Tabletops , Intel p4004 (First CPU) , Old Hardware Parts , Magazines ,
Retro Computer Project , M.A.M.E. Cabinets , My Retro Computers & Consoles Room
UP THE IRONS!!! - My Iron Maiden Collection
My Wish List : www.retrocomputers.gr/collection/my-wish-list ;)
KEEP RETRO
Απαντήθηκε από Fotis_KFOR στο θέμα AMSTRAD CPC6128 RESTORATION No1
Ευχαριστούμε Νίκο, πολύ ωραία και χρήσιμη η παρουσίαση, μάλιστα είναι και επίκαιρη αφού υπάρχει thread για παρόμοιο θέμα με το disk drive και το pin.
My Collection / Projects / Various :
Computers , Consoles-Pongs , Various , Not-working , Handhelds-Tabletops , Intel p4004 (First CPU) , Old Hardware Parts , Magazines ,
Retro Computer Project , M.A.M.E. Cabinets , My Retro Computers & Consoles Room
UP THE IRONS!!! - My Iron Maiden Collection
My Wish List : www.retrocomputers.gr/collection/my-wish-list ;)
KEEP RETRO
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": nkary
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
- Dark_Knight
- Team RC
Λιγότερα
Περισσότερα
- Δημοσιεύσεις: 452
- Ληφθείσες Ευχαριστίες 513
02/06/2017 03:35 - 02/06/2017 03:36 #39458
από Dark_Knight
Απαντήθηκε από Dark_Knight στο θέμα AMSTRAD CPC6128 RESTORATION No1
Επι τη ευκαιρια θελω να προσθεσω 2-3 facts που εμαθα για το συγκεκριμενο μηχανημα. Η πρωτη αλλαγη εντοπιζεται εξωτερικα, και μαλιστα στην φιρμα! Μερικες amstrad, οπως η δικη μου, εχει το λογοτυπο της αναγλυφο ενω αλλες εχουν αυτο με την γραμμη, οπως η συγκεκριμενη. Απ οσο γνωριζω αυτο αλλαξε μεταξυ των hardware revisions κατα την παραγωγη.
Δευτερον, μερικα floppy drives χρησιμοποιουν το προαναφερθεν pin για να κρινουν αν η δισκετα ειναι εγγραψιμη ενω καποια αλλα διαθετουν κατι σαν φωτοκυτταρο. Επομενως μην πανικοβληθειτε αν δεν βρειτε ποτε pin μεσα στο drive! Αν φυσικα εχει, ΕΠΙΒΑΛΛΕΤΑΙ να ξαναμπει στην θεση του

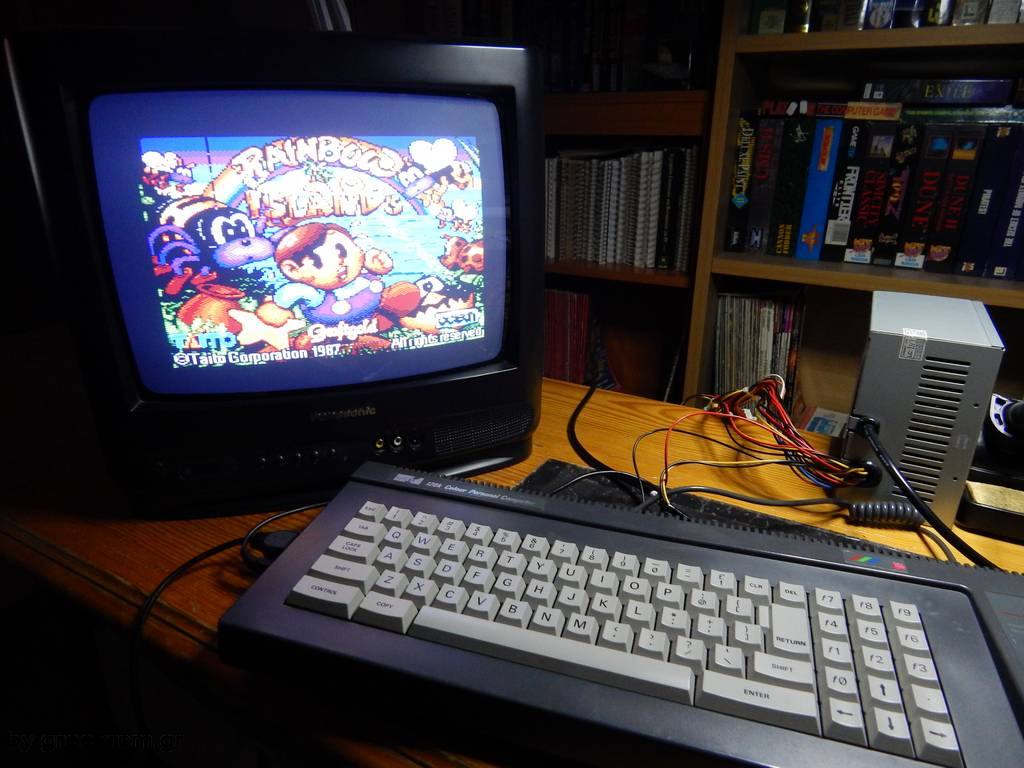

Τριτον, παρατηρησα οτι ο φιλος nkary τροφοδοτει την amstrad απο atx τροφοδοτικο και χρησιμοποιει scart, οπως και γω. Θα ηθελα λοιπον να ρωτησω, αν το καλωδιο scart εχει ξεχωριστη τροφοδοσια απο το psu για να εχει σωστο sync
Δευτερον, μερικα floppy drives χρησιμοποιουν το προαναφερθεν pin για να κρινουν αν η δισκετα ειναι εγγραψιμη ενω καποια αλλα διαθετουν κατι σαν φωτοκυτταρο. Επομενως μην πανικοβληθειτε αν δεν βρειτε ποτε pin μεσα στο drive! Αν φυσικα εχει, ΕΠΙΒΑΛΛΕΤΑΙ να ξαναμπει στην θεση του
Τριτον, παρατηρησα οτι ο φιλος nkary τροφοδοτει την amstrad απο atx τροφοδοτικο και χρησιμοποιει scart, οπως και γω. Θα ηθελα λοιπον να ρωτησω, αν το καλωδιο scart εχει ξεχωριστη τροφοδοσια απο το psu για να εχει σωστο sync
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": nkary
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
- nkary
- Συντάκτης θέματος
- Retro Elite
02/06/2017 23:00 #39469
από nkary
Από τι θυμάμαι (μιας και το συγκεκριμένο recap έχει 1-2 χρόνια που το έκανα) το καλώδιο scart δεν είχε εξτρά τροφοδοσία
Πάντως σε θέματα Amstrad "μανούλα" είναι ο ikonsgr, αν θες μπορώ να τον ρωτήσω και να σου απαντήσει ο ίδιος (γιατί δεν είναι και πολύ των φόρουμ)
Απαντήθηκε από nkary στο θέμα AMSTRAD CPC6128 RESTORATION No1
Dark_Knight έγραψε: Τριτον, παρατηρησα οτι ο φιλος nkary τροφοδοτει την amstrad απο atx τροφοδοτικο και χρησιμοποιει scart, οπως και γω. Θα ηθελα λοιπον να ρωτησω, αν το καλωδιο scart εχει ξεχωριστη τροφοδοσια απο το psu για να εχει σωστο sync
Από τι θυμάμαι (μιας και το συγκεκριμένο recap έχει 1-2 χρόνια που το έκανα) το καλώδιο scart δεν είχε εξτρά τροφοδοσία
Πάντως σε θέματα Amstrad "μανούλα" είναι ο ikonsgr, αν θες μπορώ να τον ρωτήσω και να σου απαντήσει ο ίδιος (γιατί δεν είναι και πολύ των φόρουμ)
