Η "χαροπαλη" ενος c64

Dark_Knight έγραψε: Αρχικα, να πω οτι περαν απο πολυμετρο και κολλητηρι δεν διαθετω αλλο εξοπλισμο, οπως πχ παλμογραφο. Αν και με το κολλητηρι εχω μια μετρια εμπειρια, δεν αισθανομαι ανετα στο να πειραματιστω στο συγκεκριμενο μηχανημα

Οσον αφορα τις τροφοδοσιες, τα 9vac ειναι στα 2A, ενω για τα 5v χρησιμοποιω ειτε το atx, ειτε ενα τροφοδοτικο 5v regulated με ισχυ 3A. Το fuse το ελεγξα και ειναι οκ

PS: Sorry για το 2πλο ποστ

Ε, άμα θα πας το Σ/Κ στου Άκη, θα γυρίσεις σπίτι σου με καινούργιο μηχάνημα, ή έστω (αν δεν υπάρχουν άμεσα διαθέσιμα ανταλλακτικά) θα δείτε ποια είναι η βλάβη...
Αν σου βρίσκεται καμιά 4164 DRAM, δοκίμασε να την κουμπώσεις με piggyback πάνω από τα RAM ICs, να δεις αν αλλάξει τίποτα. Αν είσαι ΠΟΛΥ τυχερός, μπορεί μέχρι και να πάρει μπρος το μηχανάκι! Πριν το δοκιμάσεις, άσ'το κάνα 5λεπτο στο ρεύμα να δεις μπας και ζεσταίνεται παραπάνω καμιά από τις μνημούλες...

Δυστυχώς τα μαντάτα δεν ήταν καλά, εδώ περάσανε διαφορα βολτ στο rail των 5 και πήραν σβάρνα διαφορα, PLA καμένη, clock καμένο, CPU καμένη και σταμάτησα εκεί πλέον ξεπεράσαμε τα €50 σε ανταλλακτικά και δεν αξίζει τον κόπο με αυτά τα χρήματα παίρνεις ένα λειτουργικό. Δεν κοίταξα καν το SID αν δούλευε για να αποφύγουμε την κατάθλιψη. Sorry Κώστα ελπίζω να βρεις άκρη η ένα άλλο μηχάνημα και αυτό να πάει σε replacement parts.

Δεν χρειαζεται να απολογεισαι, εκανες οτι μπορουσες και ευχαριστω εσενα ΚΑΙ τον kokkiklhs που ενδιαφερθηκατε να με βοηθησετε. Θα δω τι θα μπορεσω να κανω και ελπιζω καποια στιγμη να εχω πλεον και γω εναν λειτουργικο c64...

Κώστα για να μην χάνεις χρόνο και το SID είναι καμένο, είμαι περίεργος αν σώθηκε κάτι σε αυτό το μηχάνημα η το χρησιμοποίησαν για ανταλλακτικά βάζοντας επάνω τα καμένα. Θα δείξει όταν βρω χρόνο να βγάλω ότι δεν είναι σε βάση. Φτηνό swinsid θα βρεις στο amibay από τον djcook γράψε του από μένα.

Θα το διαπιστωσουμε οσο προχωραει η διαγνωση Οταν με το καλο διευθετηθουν τα υπολοιπα θα το δω και αυτο, σ ευχαριστω για τον χρονο σου!

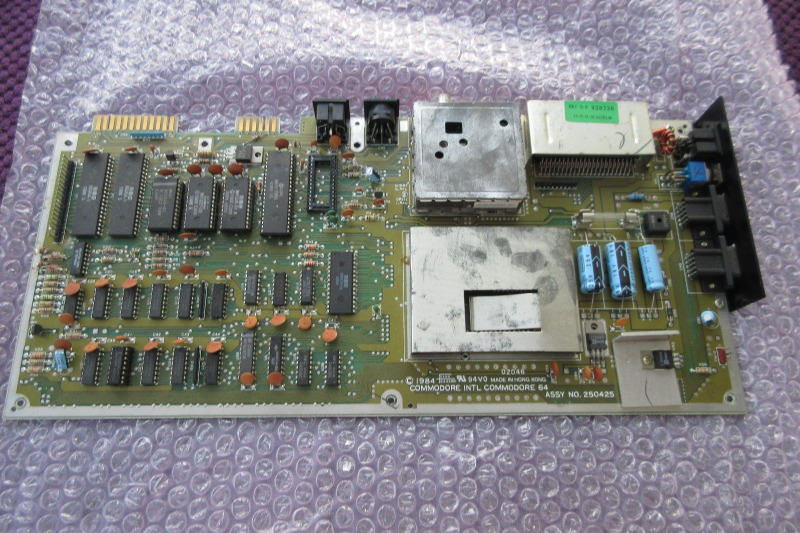

Tα νεα ειναι ευχαριστα, καθως το μηχανημα ειναι και παλι ζωντανο! Η επισκευη του τελικα ηταν πολυ απλη και απαιτουσε ενα κατσαβιδι και...μια νεα μητρικη που ηρθε στα χερια μου απο Ηνωμενο Βασιλειο Η πλακετα εχει κωδικο 250425 και ειναι κατασκευης 1984, με πλαστικο VIC-II.

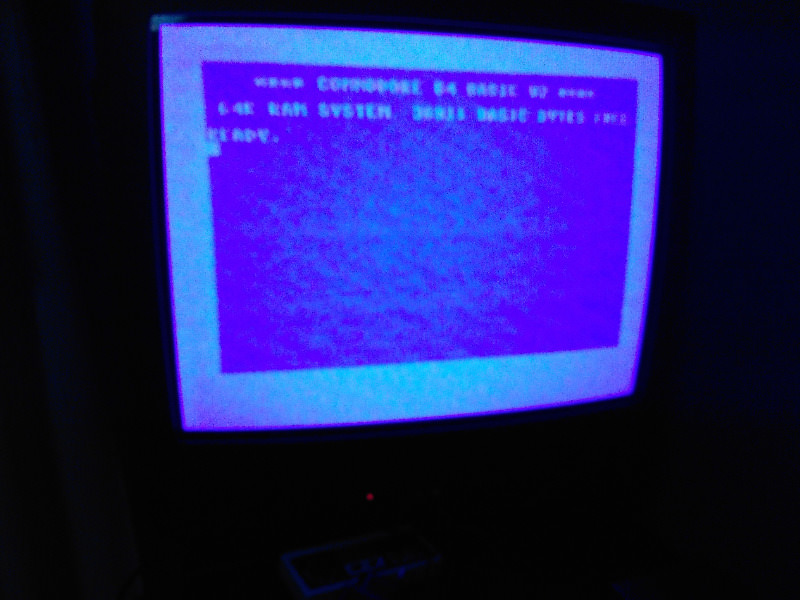

Υστερα απο την τροποποιηση ενος 7πολικου βυσματος και αντικατασταση του fuse (αντι για 1.5Α ταχυκαυστο εβαλα 1.6Α, ελπιζω να μην πειραζει), το οποιο εκαψα απο δικη μου χαζομαρα, το παιδι μιλησε και ειπε BASIC! (Συγνωμη για την αισχρη ποιοτητα, η φωτο ειναι απο CRT τηλεοραση)



Το μονο "προβλημα" ειναι οτι ακομα και μετα απο συντονισμο της τηλεορασης καθως και ρυθμιση των trim pot του rf modulator με κεραμικο κατσαβιδι, η εικονα εχει χιονια. Μηπως γνωριζουμε γιατι συμβαινει αυτο και αν διορθωνεται? Ουτως η αλλως θα φτιαξω καλωδιο scart, αλλα ωραιο θα ηταν να δουλευε και αυτο σωστα

Μεγειες Μεγειες, καμία ψυχρή κολλήση στον μοντουλατορ θα είναι η κάτι στην τροφοδοσία του, δεν ήταν ποτέ σόι αυτές οι κατασκευές. Αλλά επειδή υπάρχει μια περίπτωση στις 10 να φταίει ο VIC φτιάξε ένα απλό γρήγορο composite καλώδιο pin 2 ground pin 4 composite out και τσέκαρε την ποιότητα τις εικόνας.

Pluto63 έγραψε: Μεγειες Μεγειες, καμία ψυχρή κολλήση στον μοντουλατορ θα είναι η κάτι στην τροφοδοσία του, δεν ήταν ποτέ σόι αυτές οι κατασκευές. Αλλά επειδή υπάρχει μια περίπτωση στις 10 να φταίει ο VIC φτιάξε ένα απλό γρήγορο composite καλώδιο pin 2 ground pin 4 composite out και τσέκαρε την ποιότητα τις εικόνας.

Θα το τσεκαρω αποψε που θα γρισω σπιτι και βλεπουμε. Αυριο θα αγορασω σκαρτ και ενα 6πολικο για να φτιαξω καλωδιο, οποτε θα δουμε τοτε! Αν ολα ειναι καλα, τοτε το μονο που μενει ειναι το sid και το μηχανημα θα ειναι 100%

Fotis_KFOR έγραψε: Ωραίος Κώστα, πιστεύω ότι σε λίγο θα το έχεις επισκευάσει στο 100% Good luck

μακαρι Φωτη, πιστευω οτι ολα θα πανε καλα

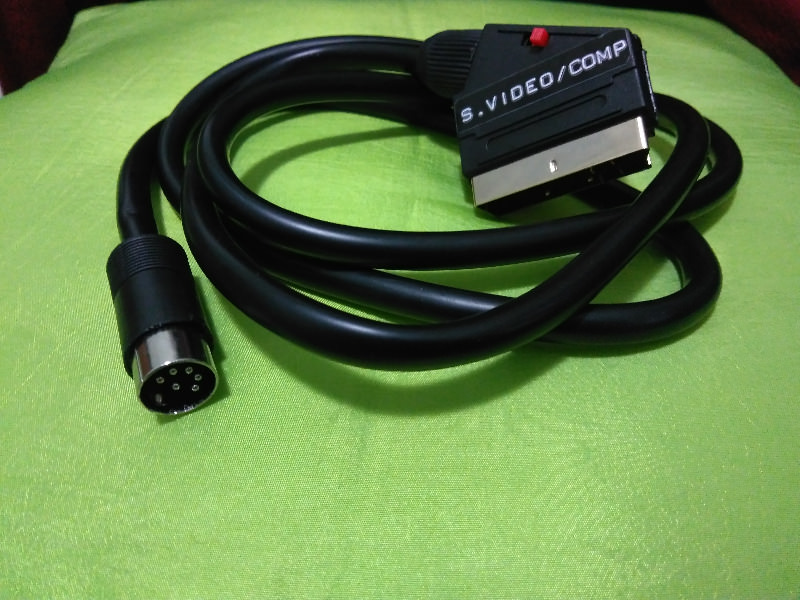

Μετα απο μια βολτα στον Ξηρουχακη, ολα τα υλικα για το καλωδιο SCART ηταν ετοιμα. Το SCART αυτο βγαζει το κλασικο composite αλλα ΚΑΙ S-video, με το γυρισμα ενος διακοπτη. Τυπωνουμε και μια ταμπελιτσα με τον mini printer πρωτον γιατι μπορω και δευτερον because 80ς και πλεον εχουμε αυτο



Το σχεδιαγραμμα για την κατασκευη του μπορειτε να το βρειτε εδω ilesj.wordpress.com/2012/03/30/c64-av-ca...theory-and-practice/

Η διαδικασια κατασκευης του ειχε λιγη ταλαιπωρια αλλα δεν διαφερει και πολυ απο αυτην για το SCART του Amstrad. Γυρναμε σε composite, το συνδεεουμε στην τηλεοραση καααιιιι.....

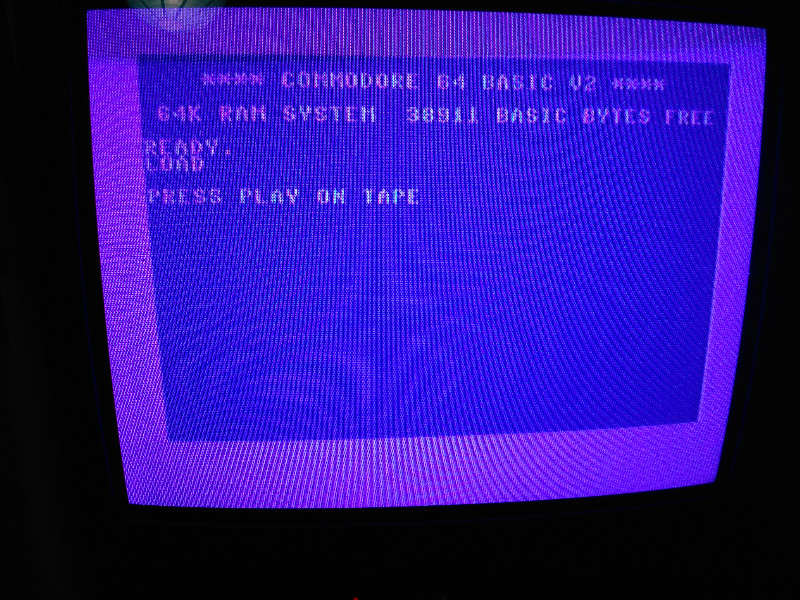

Εικονα καθαρη και ξαστερη (τα νταμακια ειναι λογω της crt στην καμερα)! Τελικα μετα απο πειραματα και αρκετη τυχη διαπιστωσα οτι οι παρεμβολες στο rf προερχονταν απο το καλωδιο, οποτε ολα ειναι ετοιμα! Το μονο που μενει τωρα ειναι η παραγγελια ενος swinsid και το πορισμα του Ακη για να δουμε τι ανταλλακτικα εχουν επιβιωσει απο την παλια πλακετα

Μπράβο Κώστα, εξελισσεσε μέρα με την μέρα. Σου είπα που θα βρεις το swinsid σε λογική τιμή. Άμα χρειάζεσαι κάτι τα λέμε.

ΛΟΙΠΟΝ!

Υστερα απο (σχεδον) ενα ετος υπαρξης του topic και αρκετο καιρο απουσιας μου απο τα εγκοσμια, ωρα να ξεθαψουμε αυτο το topic οπως του αξιζει! Πριν λιγο καιρο, ερχεται στην κατοχη μου μια πλακετα με assy number 250425, διχως τσιπακια και μερικα απο τα socket, συνοδευομενη απο την εξης συμβουλη:
"Το board ειναι λειτουργικο αλλα κρατα το για ανταλλακτικα, δεν συμφερει οικονομικα να το κανεις λειτουργικο"

Λαμβανοντας υποψιν οτι στο σπιτι υπηρχε ηδη ενα πληρες κελυφος απο ψωμιερα πηρα την πιο λογικη αποφαση που θα μπορουσα και αποφασισα... να το φτιαξω! Ηξερα οτι μπορω καλλιστα να βρω λειτουργικη πλακετα σε αυτα τα χρηματα, αλλα θεωρησα οτι ενα τετοιο project θα μου προσεφερε τοσο εμπειρια οσο και ικανοποιηση.

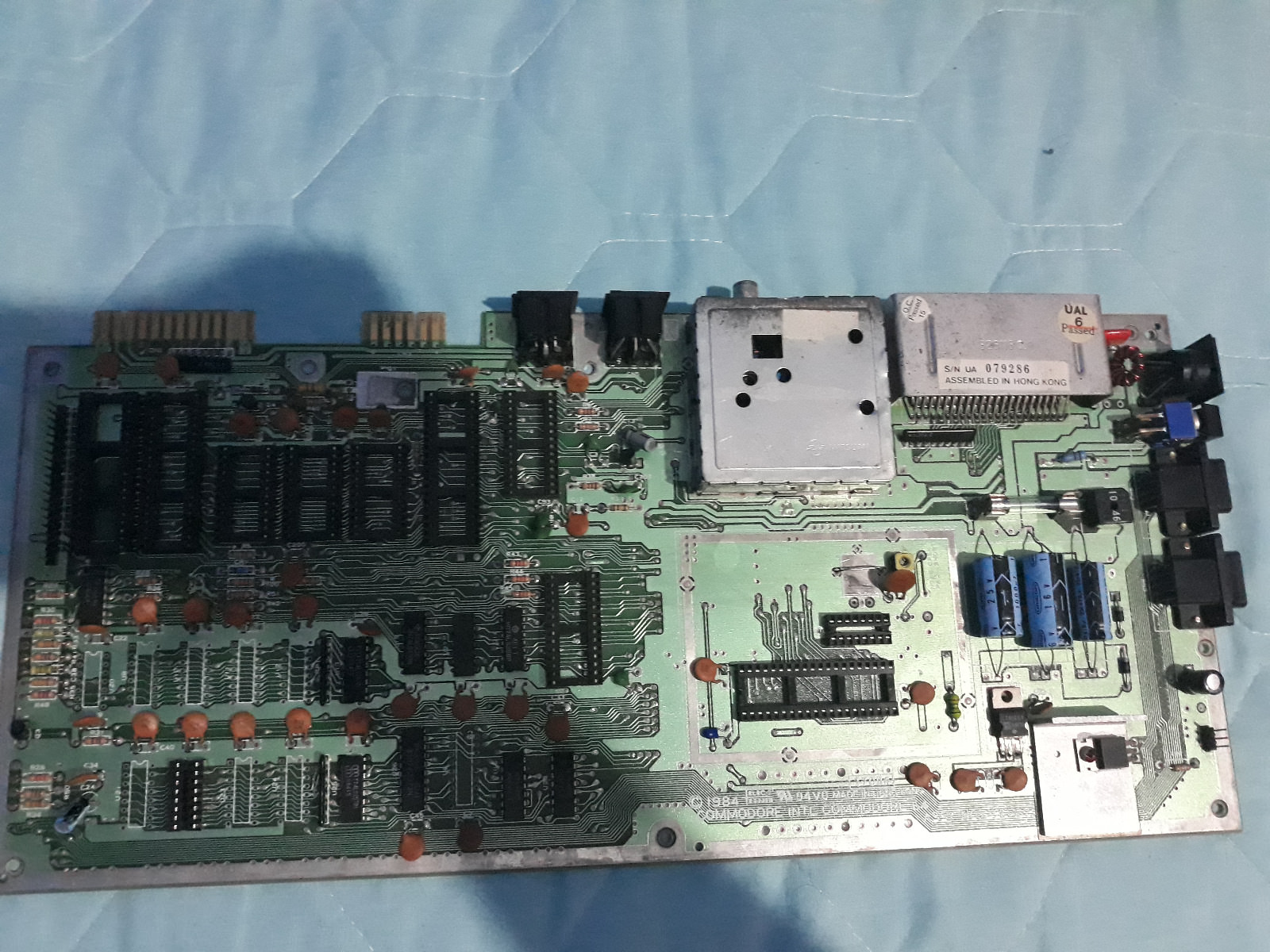

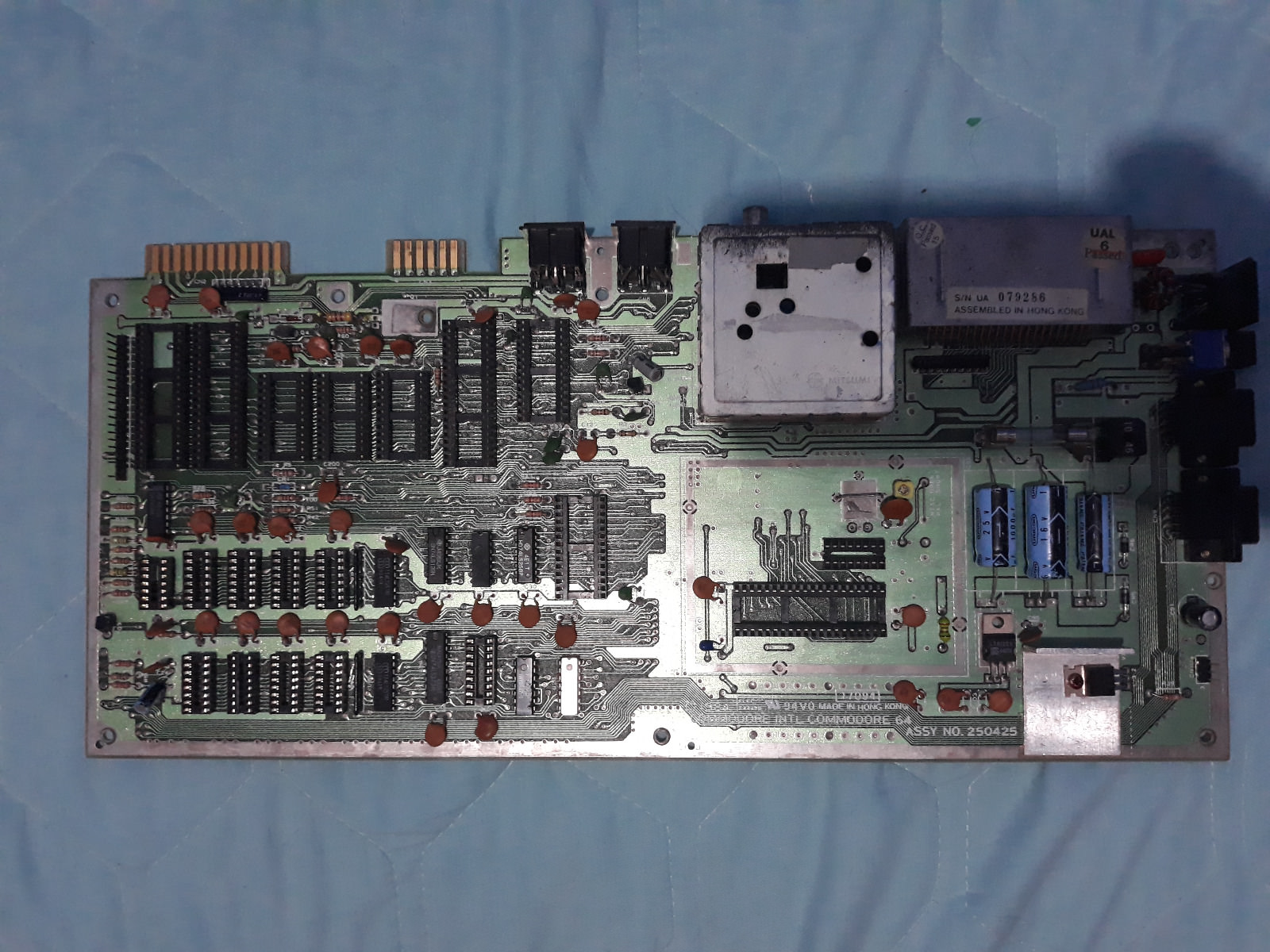

Το board στην αρχικη του μορφη ηταν καπως ετσι:



Η αφαιρεση των προηγουμενων chip ειχε γινει με πολυ προσοχη, επομενως ολα τα σημεια των κολλησεων οπως και τα traces ηταν σε αψογη κατασταση, ετοιμα να δεxτουν τα νεα τους socket!



Ηρθε πλεον η κρισιμη ωρα να "ντυσουμε" την πλακετα με τα καταλληλα εξαρτηματα! Συνολικα χρειαστηκαν:

8x Τσιπακα RAM 4164C της NEC
1x 556 Timer
1x MM2114N-2 Στατικη RAM
1x CPU 6510
1x timer generator 8701
1x VIC II 6595 R5
2x 6526A CIA
1x PLAnkton
1x SwinSID
2x ROMs (Kernel, Basic), προς το παρον δανειστηκα αυτες απο τον αλλο μου C64

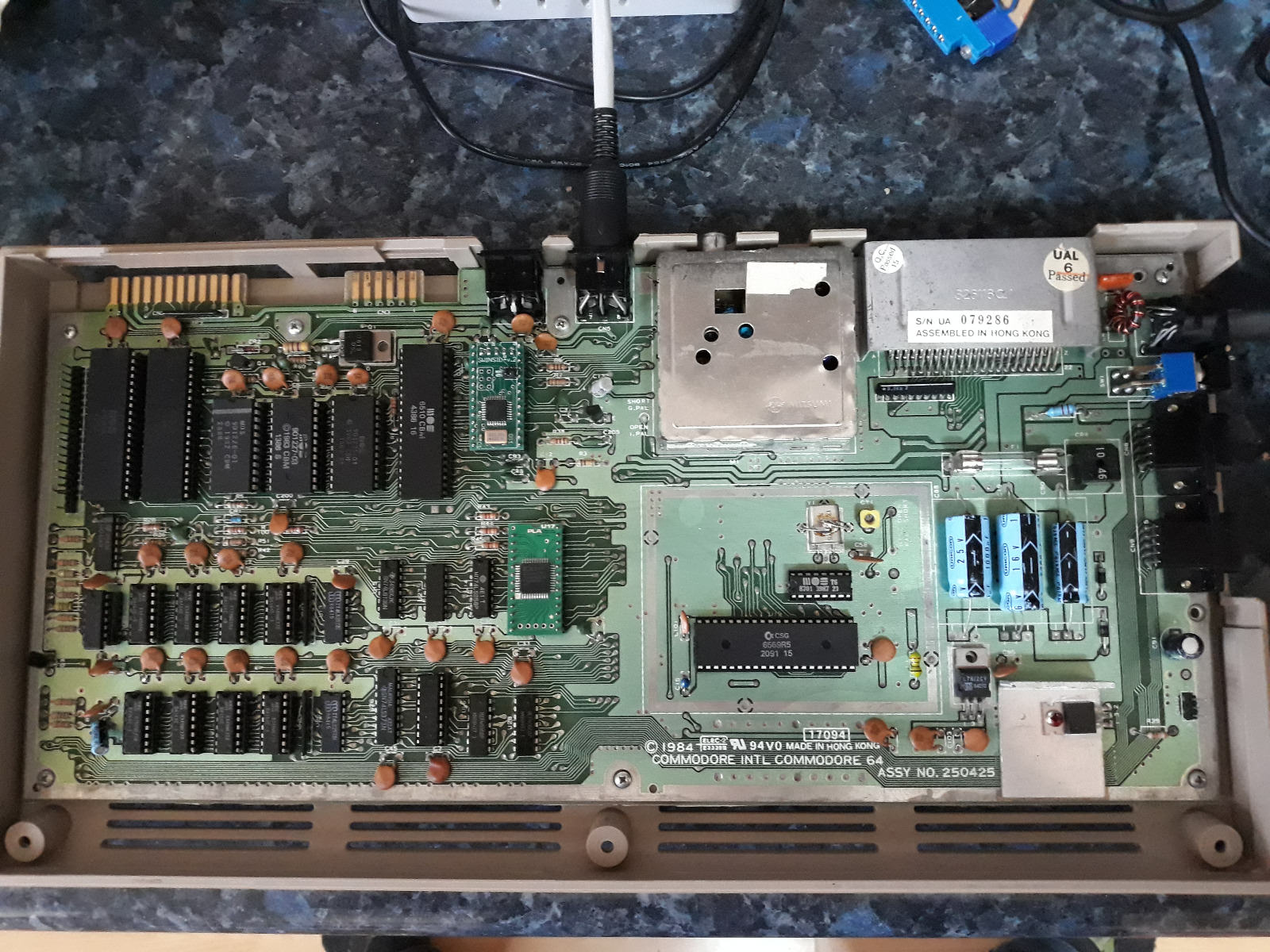

Τα τσιπακια ηρθαν απο διαφορες χωρες ανα τον κοσμο και πηραν τη θεση τους πανω στην πλακετα. Στο εργαστηριο πλεον του φιλου Pluto63, βαζουμε τροφοδοσια, ανοιγουμε διακοπτη, black screen... Βγαζουμε τις CIA,, ξεκιναει το dead test cartridge. Κακο σημαδι αυτο, πιθανον οι CIA να ειναι καμμενες... Ομολογουμενως, τα πινακια απο τα δυο socket της CIA μοιαζουν οξειδωμενα αλλα οχι σε μεγαλο βαθμο. Περιμενοντας την δικη μου PLAnkton απο το retroleum, αποφασιζω να αλλαξω τα δυο socket της CIA, καθως ενα απο τα ποδαρακια εδειχνε να μην εχει καθολου επαφη με την πλακετα.

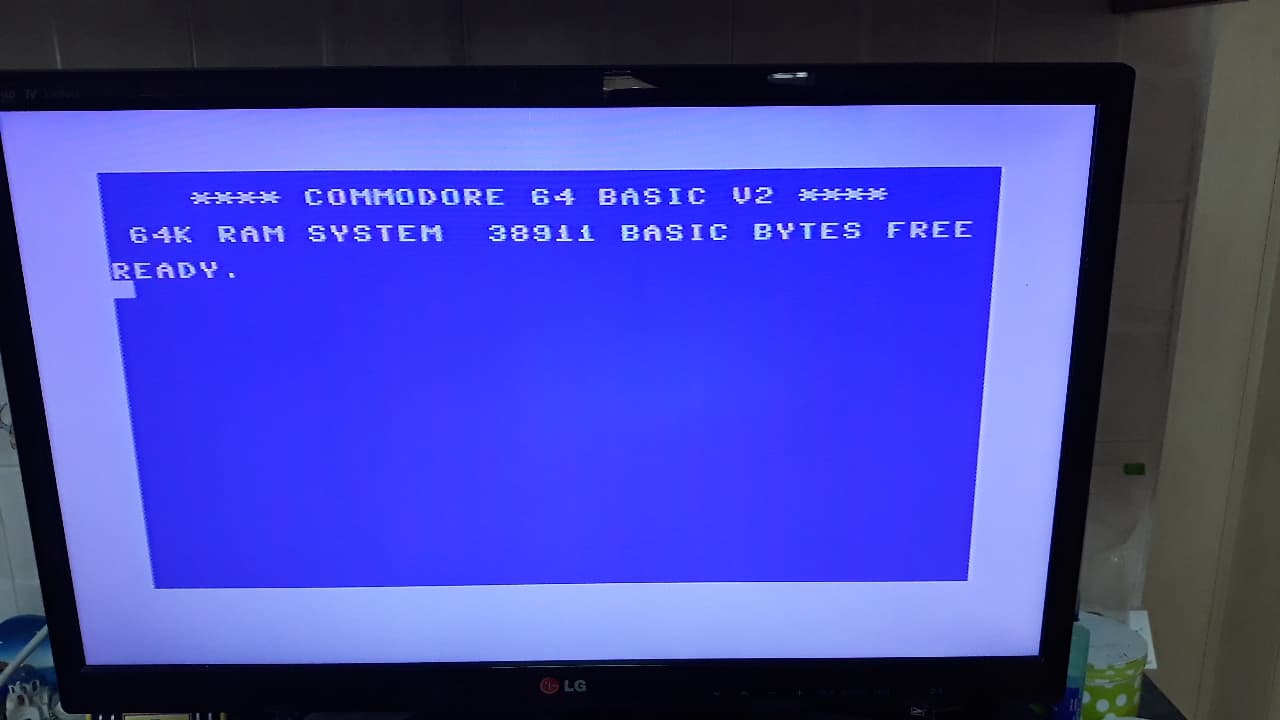

Η PLAnkton καταφθανει σημερα το πρωι με τον friendly neighbourhood ταχυδρομο. Την κουμπωνω στη θεση της, αναβω διακοπτη και αντικρυζω αυτο!

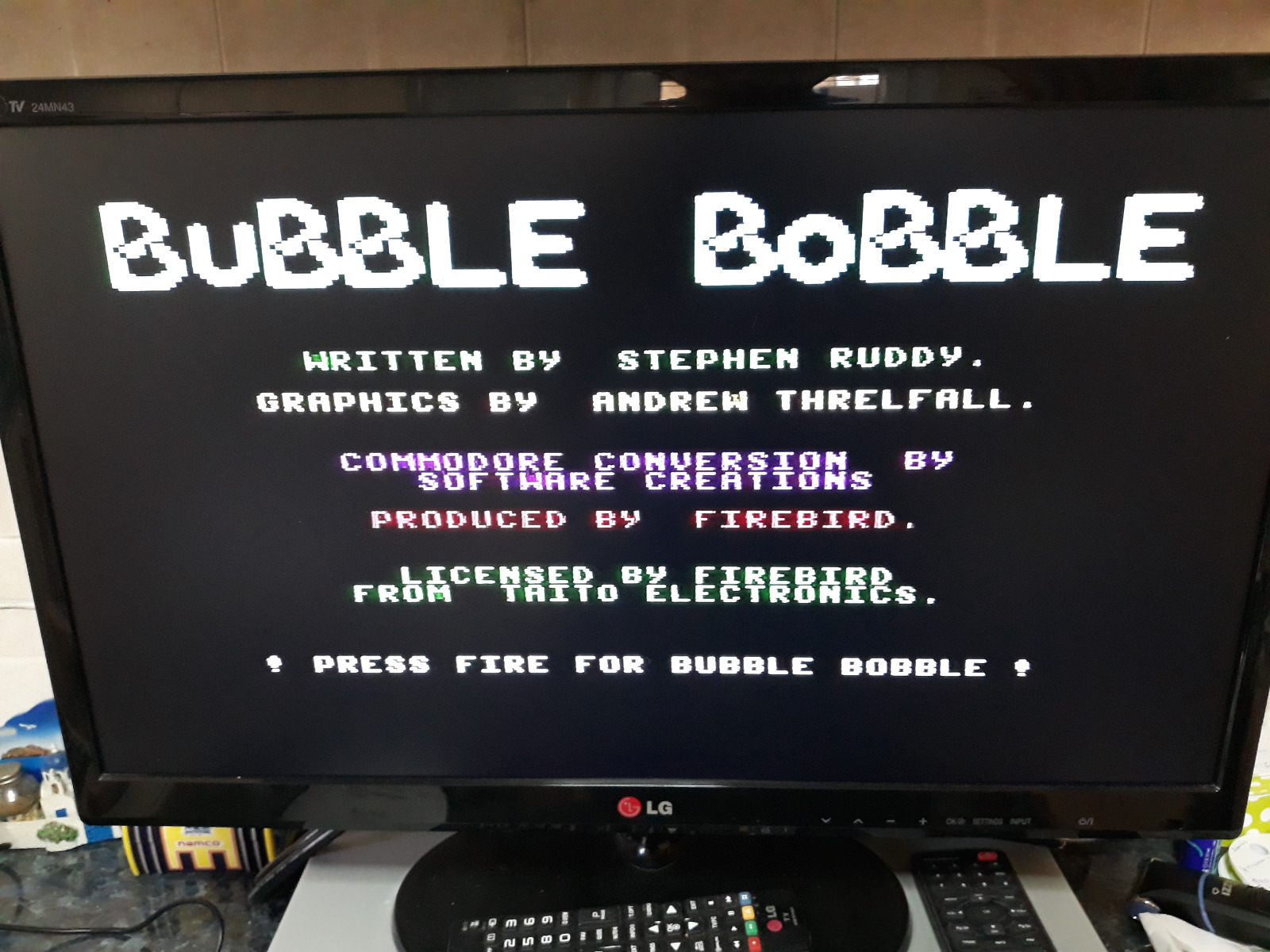

Ωρα να δοκιμασουμε πληρως την λειτουργικοτητα των εξαρτηματων. Τι το καλυτερο απο λιγο bubble bobble!



Και καπως ετσι, ενας ακομα Commodore64 επεστρεψε στον κοσμο των ζωντανων! Αξιζε σε οικονομικο επιπεδο? Ξεκαθαρα οχι! Θα μπορουσα να βρω λειτουργικη πλακετα με λιγοτερα χρηματα? Σαφως!
Πιστευω ομως οτι η ικανοποιηση και η εμπειρια που μου δοθηκαν απο αυτη τη διαδικασια ειναι μοναδικα

Συγχαρητήρια και στους δύο σας και για την επισκευή και φυσικά για το παιχνίδι της δοκιμής

Μπράβο Κώστα!
Χαλαρά θα έσκασες κάνα 70άρι-80άρι (μπορεί και περισσότερο) για όλα αυτά που έλειπαν, αλλά άξιζε τον κόπο! Είναι πολύ ωραίο να βλέπεις ένα μηχάνημα να γλιτώνει από την ανακύκλωση και να αποκτά νέα ζωή!
Μπράβο και στον Άκη που βοήθησε, άψογοι!!!
