02/06/2018 04:58 #42326 από Dark_Knight
Επισκευή Sega Game Gear δημιουργήθηκε από Dark_Knight
Ηρθε πλεον η ωρα να μπει στο τοπικ η πρωτη μας επισκευη.

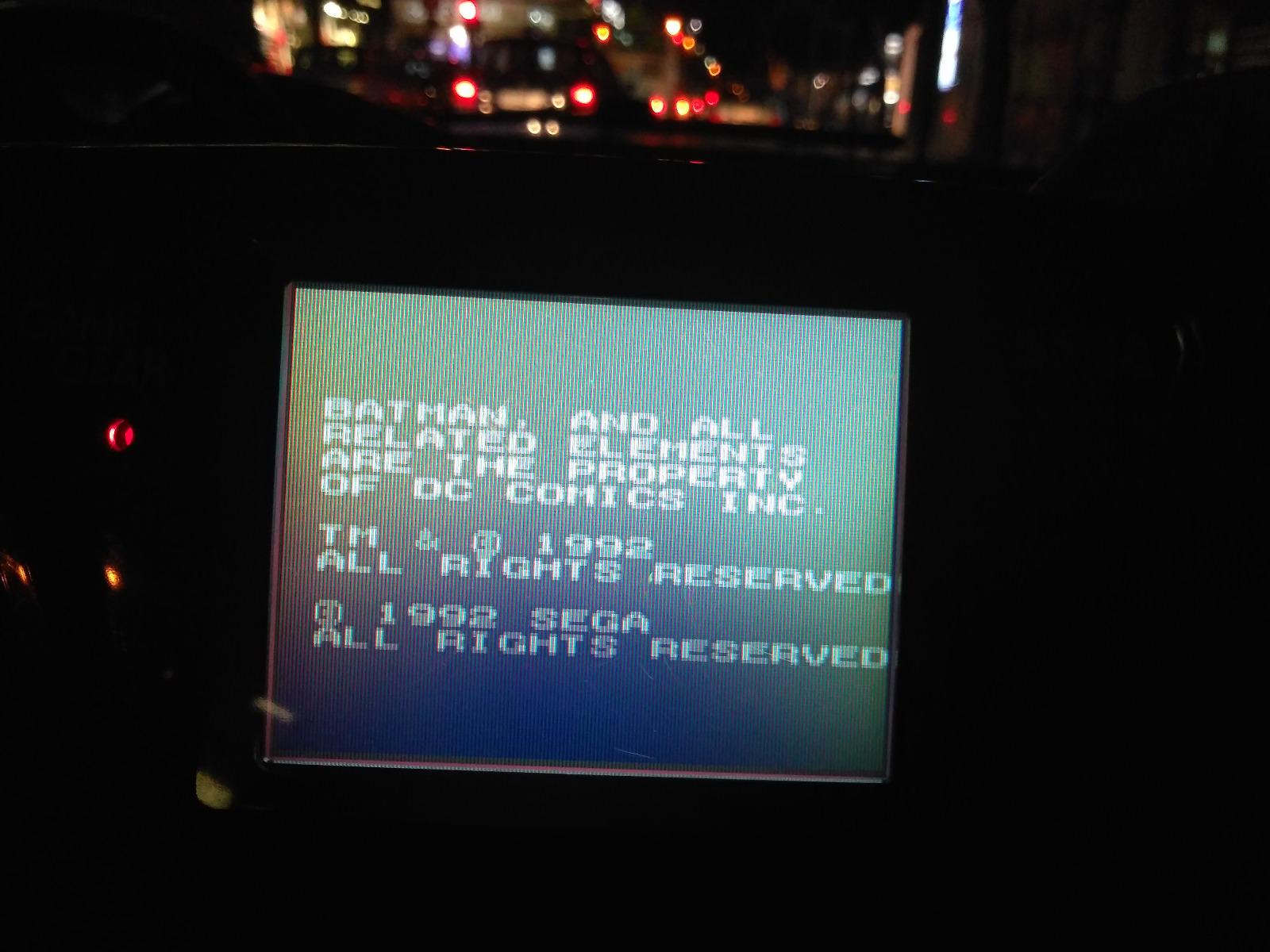

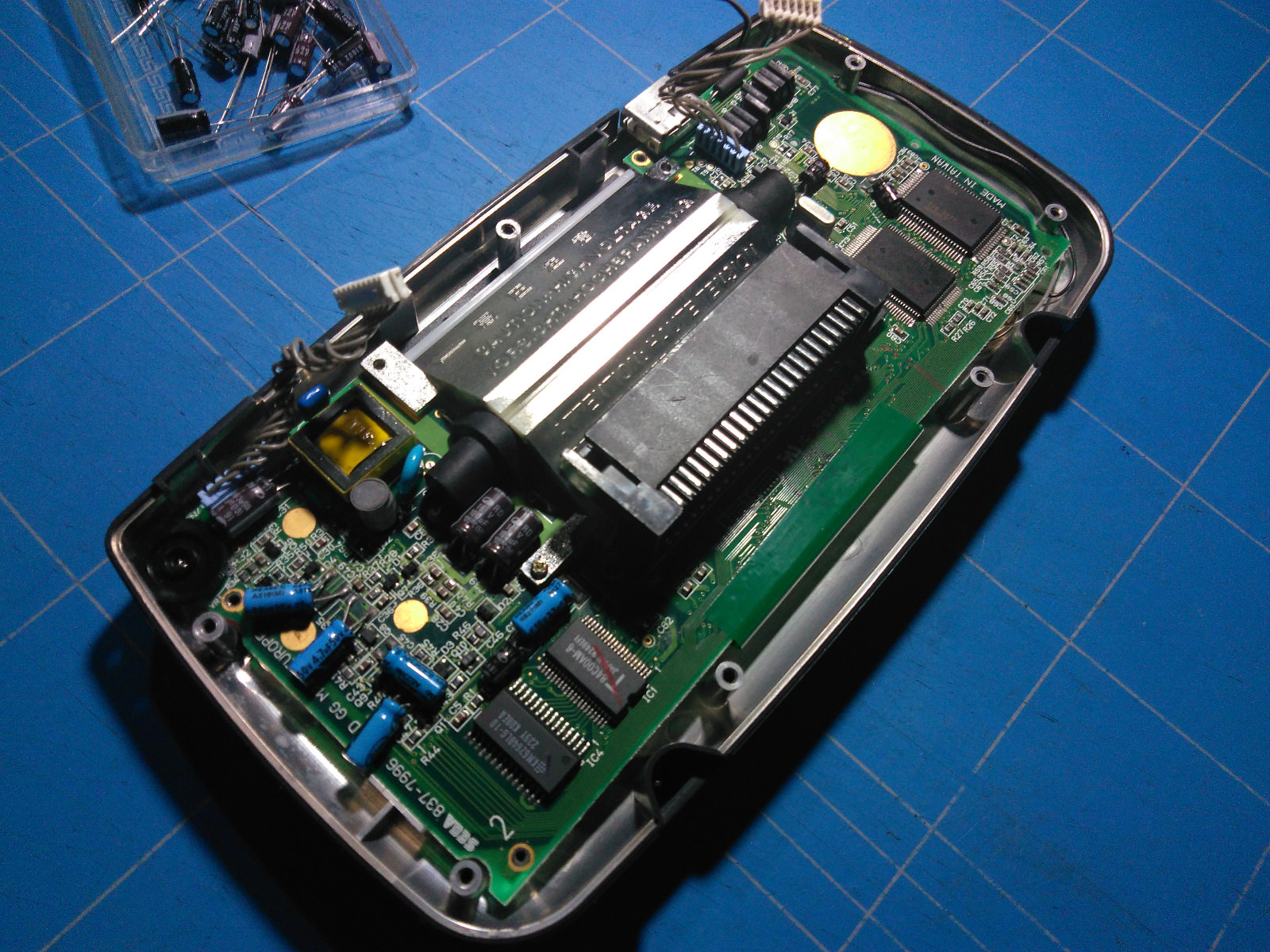

Αυτη τη φορα αποφασισαμε να παρακαμψουμε το πρωτοκολλο του Σαββατου και ετσι το απογευμα της Παρασκευης μας βρηκε πανω απο το Game Gear του φιλου Αλεξανδρου (Alexandros1982). Το προβλημα του οπως αναφερει και ο Αλεξανδρος στο τοπικ του ( www.retrocomputers.gr/forum/sega-gamegear/18694-anazito-texniko ) ηταν ξεθωριασμενα χρωματα και ενας βαθμος ghosting. Λυνοντας για πρωτη φορα το μηχανημα ερχομαστε αντιμετωποι με αυτο



Φαινεται οτι καποιος προηγουμενος κατοχος εκανε recap στο μηχανημα προσπαθωντας τα λυσει το προβλημα, αλλα υπηρξαν καποιες παραλειψεις: Αρχικα, πριν κολλησουμε τους νεους πυκνωτες ΕΠΙΒΑΛΛΕΤΑΙ να καθαρισουμε προσεκτικα την πλακετα απο τον ηλεκτρολυτη των παλιων πυκνωτων, κατι το οποιο εδω δεν ειχε γινει. Το δευτερο σφαλμα ειναι οτι οταν αντικαθιστουμε πυκνωτες, κοιταμε οι τιμες τους να κυμαινονται στα ιδια η μεγαλυτερα Volts, αλλα ΑΚΡΙΒΩΣ στα ιδια microfards. Σε αυτο το μηχανημα υπηρχε ενας πυκνωτης με λαθος τιμη, ο οποιος συμπτωματικα αφορουσε την LCD.

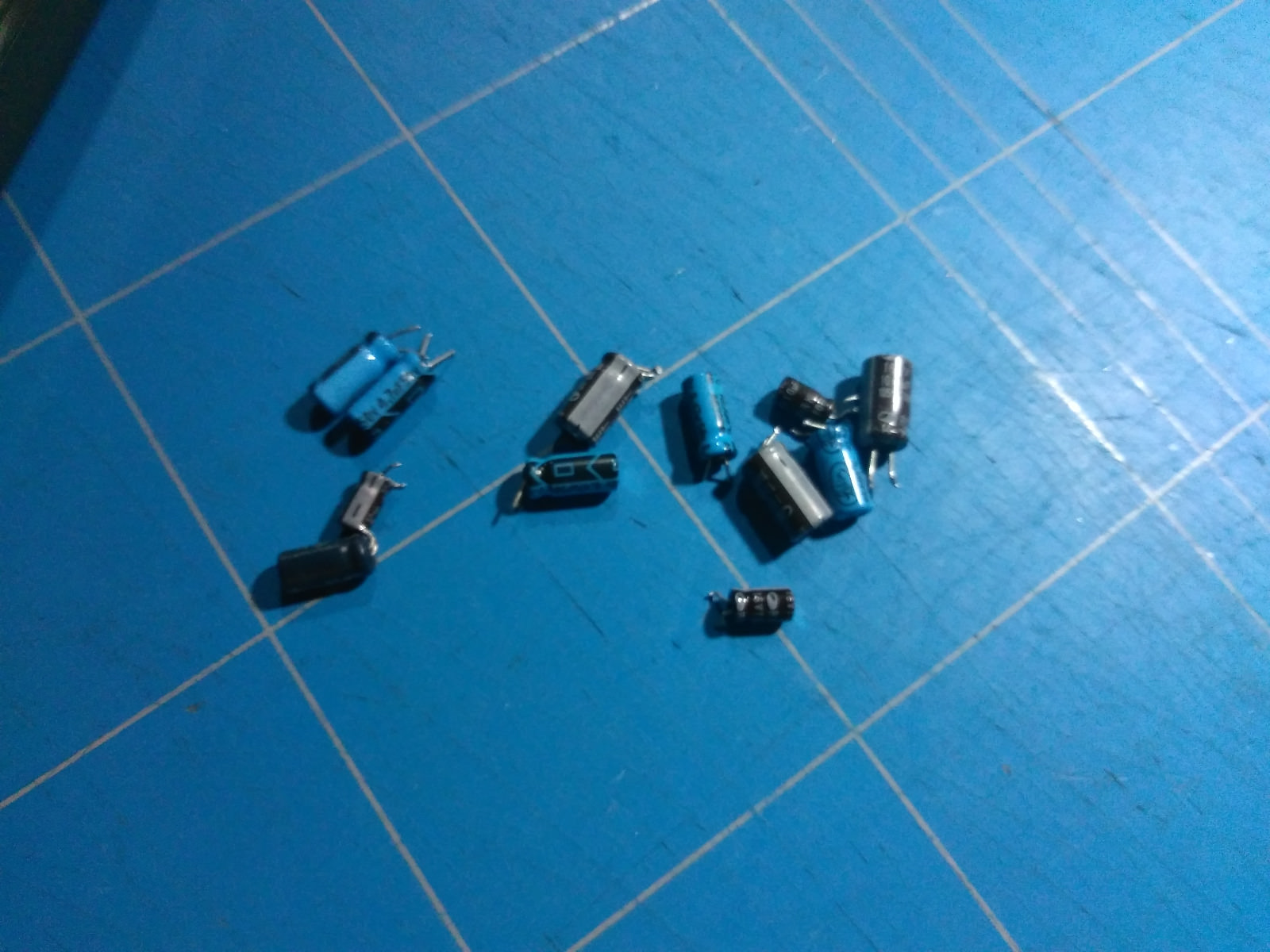

Oι παλιοι πυκνωτες αφαιρεθηκαν με προσοχη

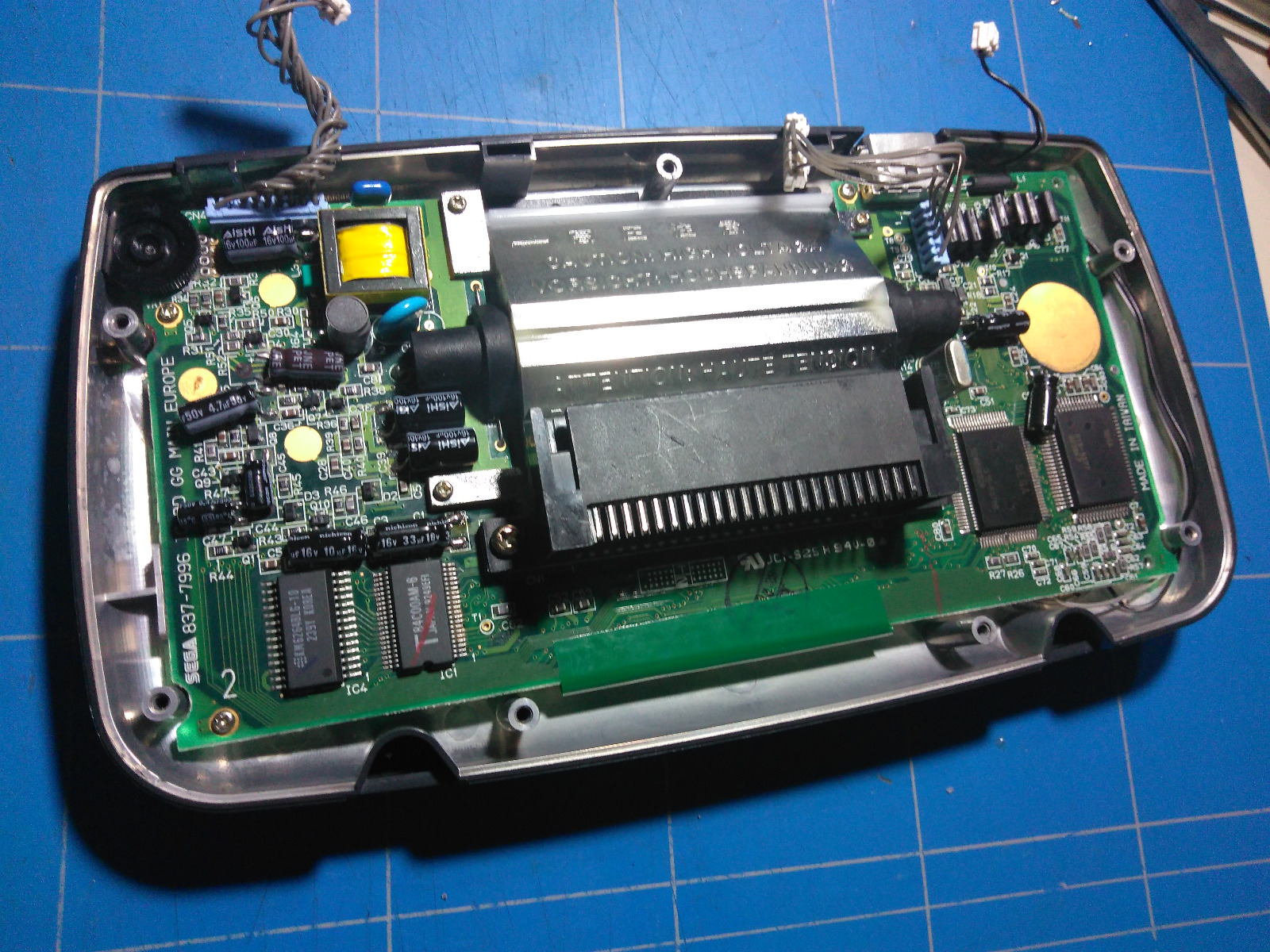

και αφου εγιναν οι απαραιτητοι καθαρισμοι σε ΟΛΑ τα pads των πυκνωτων, την θεση τους πηραν καινουριοι


Μαλιστα μερικοι απο αυτους ητνα μικροτεροι σε μεγεθος, επιτρεποντας στο κελυφος του μηχανηματος να εχει καλυτερη εφαρμογη. Τελος, το ποτενσιομετρο του contrast δεν ειχε ομαλη μεταβαση, το οποιο διορθωθηκε με λιγο καθαριστικο. Το τελικο αποτελεσμα ειναι αυτο



Καλοπαιχτο!
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, glaros, ScorpioGr, supacoopa, kokkiklhs, La_pirate

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • ScorpioGr
  • Το Άβαταρ του/της ScorpioGr
  • Retro Gamer
  • Retro Gamer
Περισσότερα
02/06/2018 11:09 #42328 από ScorpioGr
Απαντήθηκε από ScorpioGr στο θέμα Επισκευή Sega Game Gear
υπέροχη δουλειά Κώστα!!!
Πολλά συγχαρητήρια!!!!!

Amstrad CPC 464 & 6128 (GT 64 & 65 Monitor) & ALT-386 SX - Aplle ED 512k - Commodore VC20 & 64 & 128 - Amiga 1200 - Dragon 32 - Sinclair ZX81 - ZX Specrum 48k (& +) - PC Compatible 286/12.5MHz, 386DX/40Mhz & 486DX2/66Mhz / Atari 2600 (Woody - D.V & All Jr.) Soundic Pong (1977) - Nintendo GAME BOY - Nintendo DS Lite & Nintendo SP - PS1 & PS 2 Slim & Fat - Xbox One. -

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Dark_Knight
  • Το Άβαταρ του/της Dark_Knight Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
02/06/2018 11:15 #42329 από Dark_Knight
Απαντήθηκε από Dark_Knight στο θέμα Επισκευή Sega Game Gear
Για να ειμαι δικαιος, αρκετο μερος της δουλειας εγινε και απο τον Ορφεα. Ευχαριστουμε πολυ για τα καλα λογια!
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chdlee, ScorpioGr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • ScorpioGr
  • Το Άβαταρ του/της ScorpioGr
  • Retro Gamer
  • Retro Gamer
Περισσότερα
02/06/2018 11:54 #42332 από ScorpioGr
Απαντήθηκε από ScorpioGr στο θέμα Επισκευή Sega Game Gear
Πολλά μπράβο και στον φίλο Ορφέα the best!!!!!!!!!!!!!!!!!!!:bow:
απλά θεώρησα έτσι όπως το είδα οτι έκανες εσύ την επισκευή, λόγο του οτι στο post δεν φάνηκε οτι το κάνατε μαζί και οι 2.... Συγνώμη.... :S

Amstrad CPC 464 & 6128 (GT 64 & 65 Monitor) & ALT-386 SX - Aplle ED 512k - Commodore VC20 & 64 & 128 - Amiga 1200 - Dragon 32 - Sinclair ZX81 - ZX Specrum 48k (& +) - PC Compatible 286/12.5MHz, 386DX/40Mhz & 486DX2/66Mhz / Atari 2600 (Woody - D.V & All Jr.) Soundic Pong (1977) - Nintendo GAME BOY - Nintendo DS Lite & Nintendo SP - PS1 & PS 2 Slim & Fat - Xbox One. -

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
03/06/2018 18:02 #42339 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Επισκευή Sega Game Gear
Συγχαρητήρια Κώστα και Ορφέα για την επισκευή και την αναλυτική σας παρουσίαση :thanx:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
03/06/2018 22:49 #42340 από glaros
Απαντήθηκε από glaros στο θέμα Επισκευή Sega Game Gear
Τώρα ξέρω που θα εμπιστευτώ το GameGear μου που χρειάζεται recap.
Να του κάνουμε και led-mod ?

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Dark_Knight
  • Το Άβαταρ του/της Dark_Knight Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
04/06/2018 01:52 #42343 από Dark_Knight
Απαντήθηκε από Dark_Knight στο θέμα Επισκευή Sega Game Gear
Αν εχεις ορεξη και εξοπλισμο ολα γινονται ;) Εκει βεβαια θελεις και επιπλεον board κλπ κλπ αλλα εφοσον εχει ξαναγινει, η τεχνογωνσια ειναι διαθεσιμη

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Alexandros1982
  • Το Άβαταρ του/της Alexandros1982
  • Retro Starter
  • Retro Starter
Περισσότερα
04/06/2018 13:26 #42345 από Alexandros1982
Απαντήθηκε από Alexandros1982 στο θέμα Επισκευή Sega Game Gear
Kαταπληκτική δουλειά και επαγγελματισμός. Ευχαριστώ πάρα πολύ. Εμπιστευτείτε την αγαπημένη σας κονσόλα άφοβα.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
04/06/2018 14:30 - 04/06/2018 14:33 #42346 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα Επισκευή Sega Game Gear
Προσοχή Κώστα ο ένας πυκνωτής δίπλα στο lcd «Πρέπει» να είναι 68μf και όχι 100, αν δεις το schematic θα καταλάβεις γιατί. (Hint: timing και backspike). Και να αλλάζεις πάντα ΚΑΙ τους πυκνωτές στην τροφοδοσία και με περισσότερα μf.

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Dark_Knight
  • Το Άβαταρ του/της Dark_Knight Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
04/06/2018 18:02 - 04/06/2018 18:03 #42347 από Dark_Knight
Απαντήθηκε από Dark_Knight στο θέμα Επισκευή Sega Game Gear
Η τροφοδοσια αλλαχτηκε και αυτη, καθως και ενας πυκνωτης στο κυκλωμα του ηχου, απλα ξεχασα να το φωτογραφησω και ετσι δεν το ανεφερα στο ποστ.

Οσον αφορα τον πυκνωτη, ημασταν αναμεσα στην επιλογη να κολλησουμε δυο πυκνωτες 47uf και 22uf παραλληλα για να πετυχουμε 69uf η να τον αντικαταστησουμε με τον αμεσως επομενο, καθως πυκνωτη στα 68uf δεν καταφερα να βρω πουθενα. Υστερα απο αρκετο ψαξιμο και σε boards του εξωτερικου, δεν φαινεται να προκυπτουν αμεσες παρενεργειες απο την χρηση των 100uf. Αν παρ ολα υπαρχει καποιο προβλημα στην λειτουργια του μηχανηματος, η αντικατασταση του ειναι υποθεση ρουτινας

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
04/06/2018 20:48 - 04/06/2018 20:51 #42349 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα Επισκευή Sega Game Gear
Έχει ο Φανος 68αρι, και ναι δημιουργεί πρόβλημα στο lcd, η επιπλέον φόρτιση εκφορτιση προκαλεί καμένα πιξελ απλά λίγοι το ξέρουν, η δε sega τον έβαλε αν το δεις διαφορετικά βολτ από τους άλλους ακριβώς για το στρες που δέχεται.

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • orfeas
  • Το Άβαταρ του/της orfeas
  • Retro Gamer
  • Retro Gamer
Περισσότερα
05/06/2018 09:17 #42353 από orfeas
Απαντήθηκε από orfeas στο θέμα Επισκευή Sega Game Gear
Καλημέρα σε όλους,
Μετά πο τόσα χρόνια οι πυκνωτές του Sega πρέπει να αλλαχτούν γιατί το οξύ τους τρέχει και τρώει κυριολεκτικά (διαβρώνει) διαδρόμους και πλακέτα.
Για καλύτερη εικόνα υπάρχουν πολλές μόντες στο internet με καλύτερη του McWill που αλλάζεις LCD.
Θα ψάξω για φτηνές λύσεις που εν πειράζουν όλο το μηχάνημα.
Original Retro is always the BEST.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chdlee

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Dark_Knight
  • Το Άβαταρ του/της Dark_Knight Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
14/06/2018 04:01 - 14/06/2018 04:05 #42429 από Dark_Knight
Απαντήθηκε από Dark_Knight στο θέμα Επισκευή Sega Game Gear

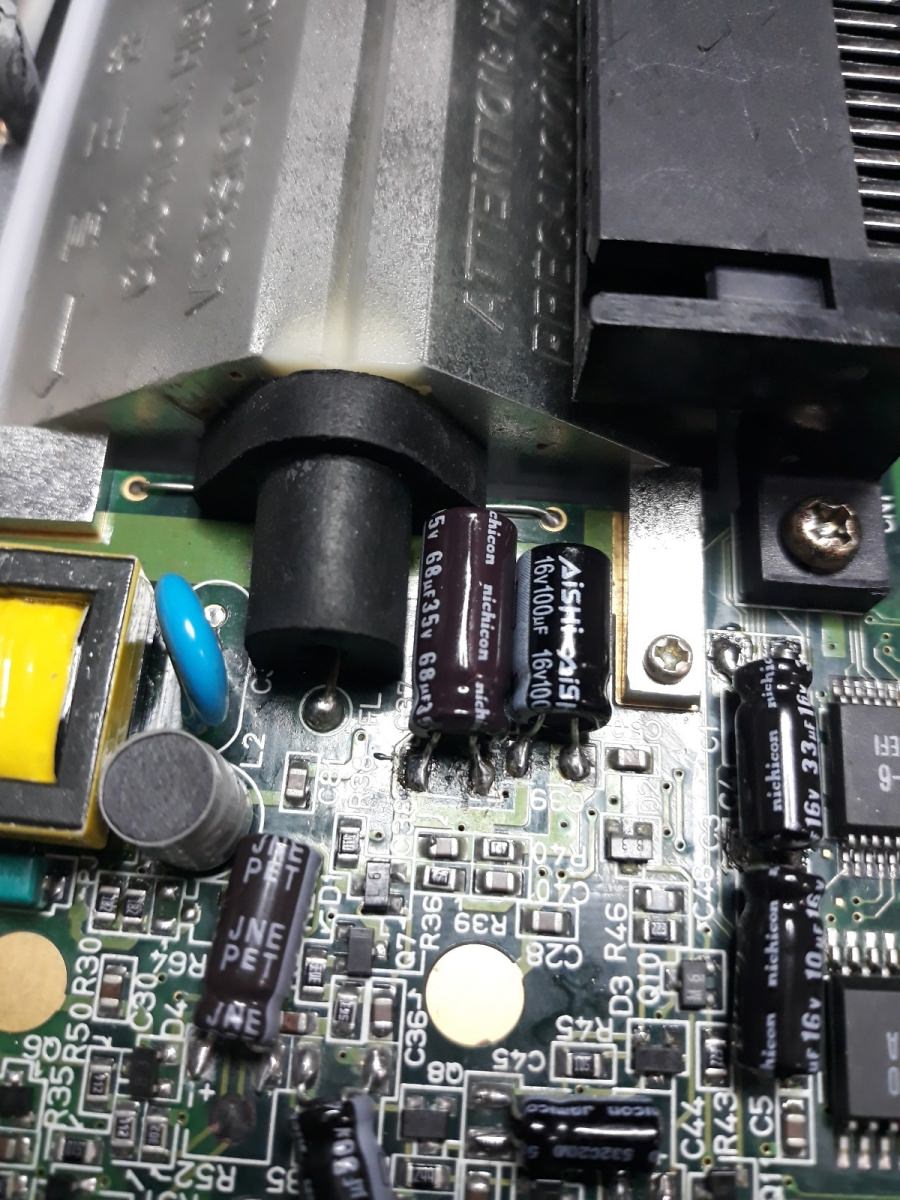

Υστερα απο απειλες κατα της ζωης μου και ενα κομμενο κεφαλι αλογου στο κρεβατι μου (και δεν εχω ΚΑΝ αλογο), αποφασισα να αλλαξω τον αμφιλεγομενο πυκνωτη με εναν στα 68uf :P



Να σημειωσω οτι δεν υπηρξαν καποιες αρνητικες παρενεργιες απο την πρωτη επισκευη μεχρι τωρα, αλλα καλυτερα να ειμαστε εξασφαλισμενοι. Η αλλαγη εγινε απροβληματιστα και πλεον ο Αλεξανδρος μπορει να κοιμαται ησυχος!
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, chdlee

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GTSS
  • Το Άβαταρ του/της GTSS
  • Retro User
  • Retro User
Περισσότερα
15/06/2018 09:57 - 15/06/2018 18:01 #42436 από GTSS
Απαντήθηκε από GTSS στο θέμα Επισκευή Sega Game Gear

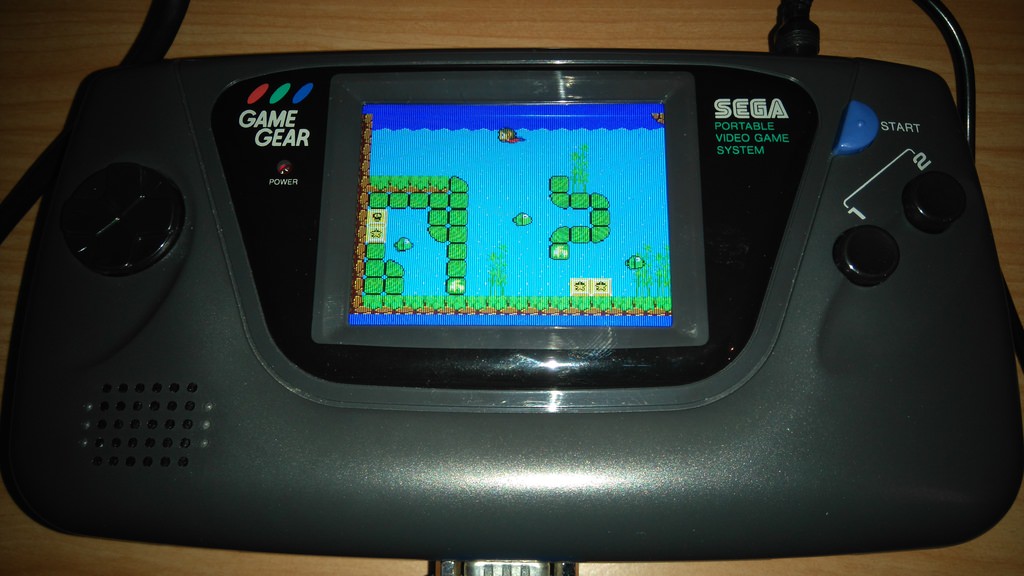

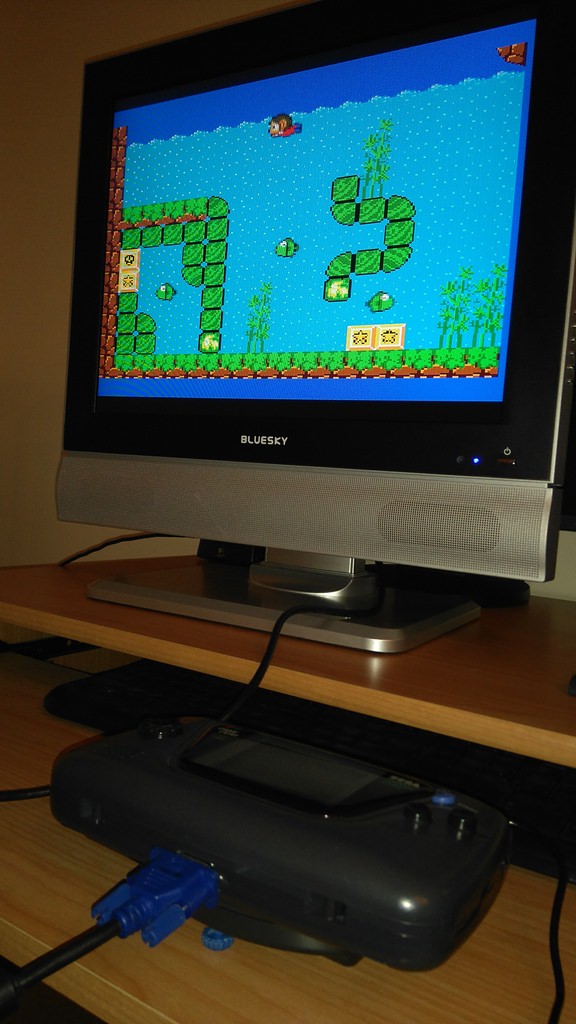

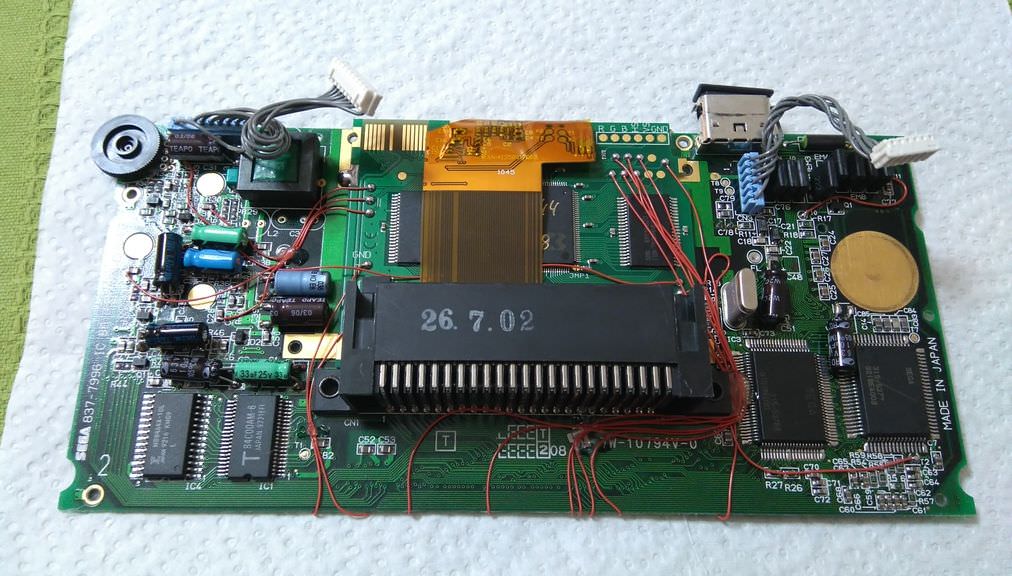

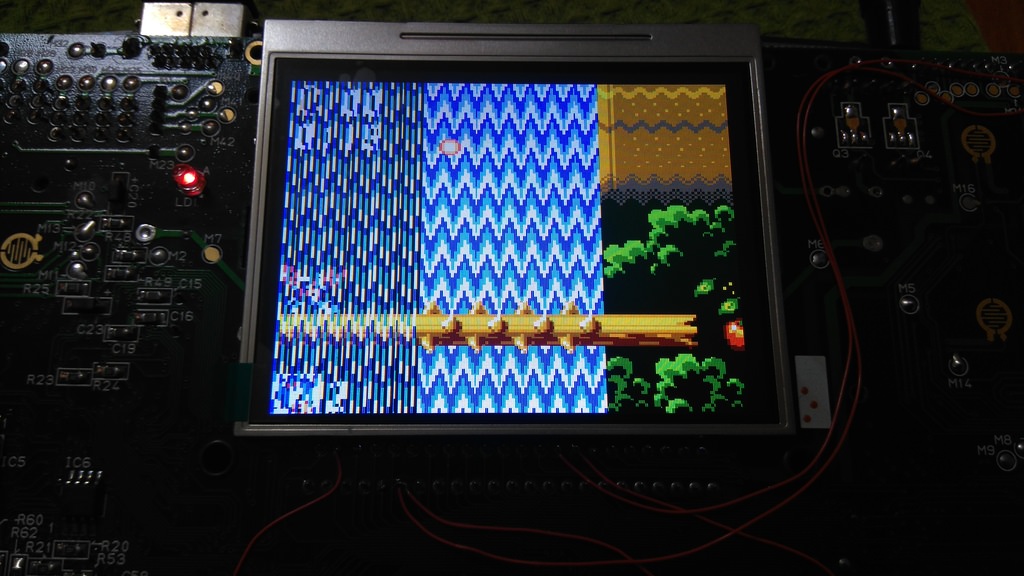

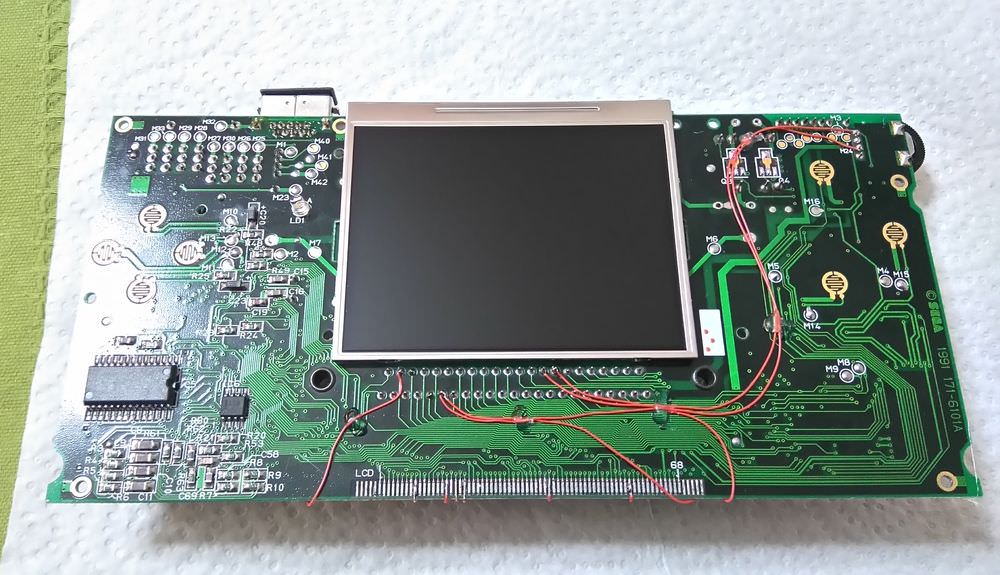

Άψογη δουλειά μπράβο. Και επι τη ευκαιρία να ποστάρω και το δικό μου μηχανάκι στο οποίο έχω προχωρήσει σε ολική αλλαγή οθόνης γιατί όπως και να το κάνουμε η εικόνα το Game Gear είναι ένα δράμα.... :)












Οι πυκνωτές θα αλλαχτούν και πάλι με Nichicon όταν βρω το χρόνο και τη διάθεση να το κάνω.
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, chdlee, glaros, fanny

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • La_pirate
  • Το Άβαταρ του/της La_pirate
  • Retro Starter
  • Retro Starter
Περισσότερα
22/05/2019 19:30 #44741 από La_pirate
Απαντήθηκε από La_pirate στο θέμα Επισκευή Sega Game Gear
Χαίρετε και από μένα και συγχαρητήρια για αυτή την όμορφη επισκευή.

Είμαι καινούριο μέλος στην παρέα και νέος συλλέκτης ρετρό κονσολών.

Πρόσφατα αγόρασα ένα sega game gear μεταχειρισμένο. Δυστυχώς όμως δεν είναι λειτουργικό. Η οθόνη ανάβει και πολλές φορές μετά από λίγο κλείνει. Όταν αλλάζω την ρύθμιση φωτεινότητας σε κάποια φάση μου εμφανίζονται κάποιες κάθετες γραμμές στην δεξιά μεριά της οθόνης. Επίσης, δεν ακούγεται κάποιος ήχος.

Μήπως γνωρίζεται κάποιον που μπορώ να το στείλω να μου το επισκευάσει γιατί εγώ δεν έχω γνώσεις να το κάνω από μόνος μου.

Ευχαριστώ εκ των προτέρων!

Φιλικά,
Αναστάσης
