Scart to VGA (σύνδεση παλιών οθονών VGA στα retro μηχανάκια μας)

κύριοι δανείστηκα το μετασχηματιστή από ένα άλλο μηχάνημα και δούλεψε...
αμέσως επισκέφτηκα την ντουλάπα αποθήκευσης αναμνήσεων και έβγαλα την μεγάλη κυρία...
Την συνδέω και τζίφος...το σκαρτ μου δεν έπαιζε ανέκαθεν στην μεγάλη τηλεόραση μου και ακόμα και τώρα δεν έδινε σήμα στο hdmi converter...θυμάμαι ότι το δοκίμασα σε μια samsung, μια lg και μία sony και μόνο στην τελευταία είχε δουλέψει...ίσως να χρειάζεται να φτιάξει ένα ο Δημήτρης zx_jim σαν αυτό που μου είχε δείξει σε παλαιότερη έκθεση!
Την μαζεύω και στο καπάκι βγάζω τον spectrum +3:

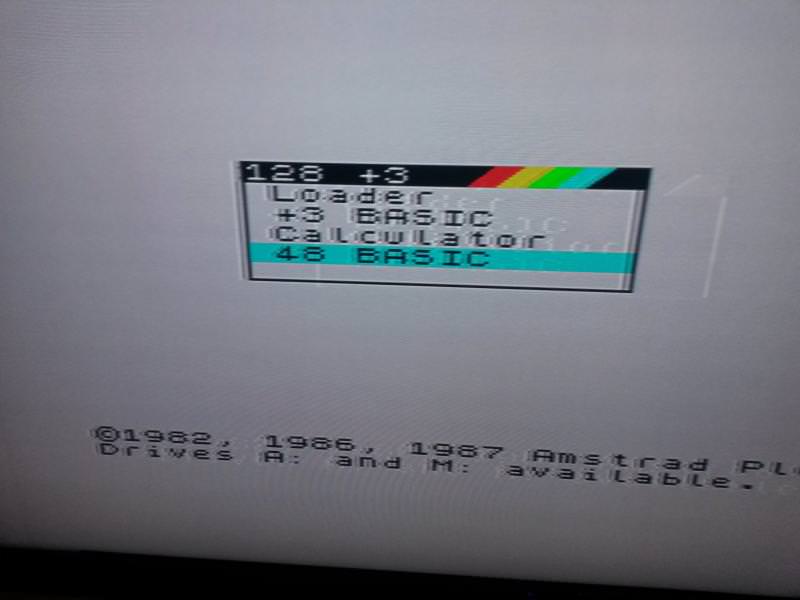

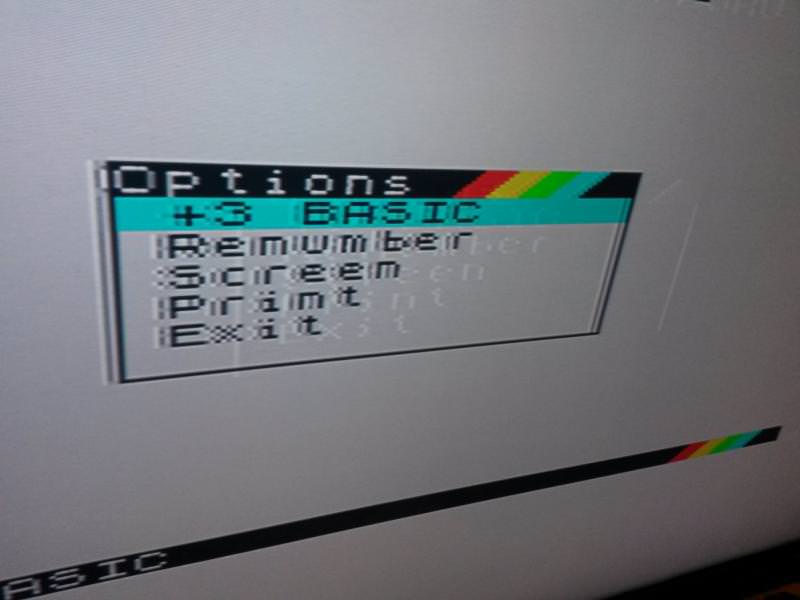

Εκείνος δούλεψε όμως η εικόνα ήταν κάπως έτσι:





Τώρα τι φταίει γι' αυτό δεν ξέρω...ίσως το σκαρτ που το είχαμε ξαναπει Δημήτρη, ίσως κάτι στο hardware του +3...μακάρι να είναι το σκαρτ!

Φανερά απογοητευμένος από την εξέλιξη έβαλα και τον 6128...
Επιτέλους εκεί έπαιξε όπως θα έπρεπε αν και παρατήρησα πόσες πολλές δισκέτες 3 ιντσων έχουν απομαγνητιστεί από τα χρόνια:

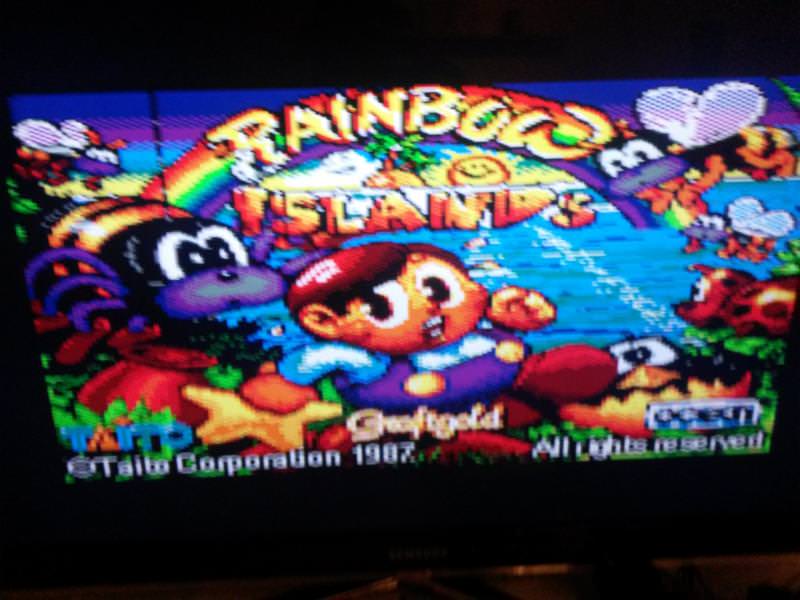

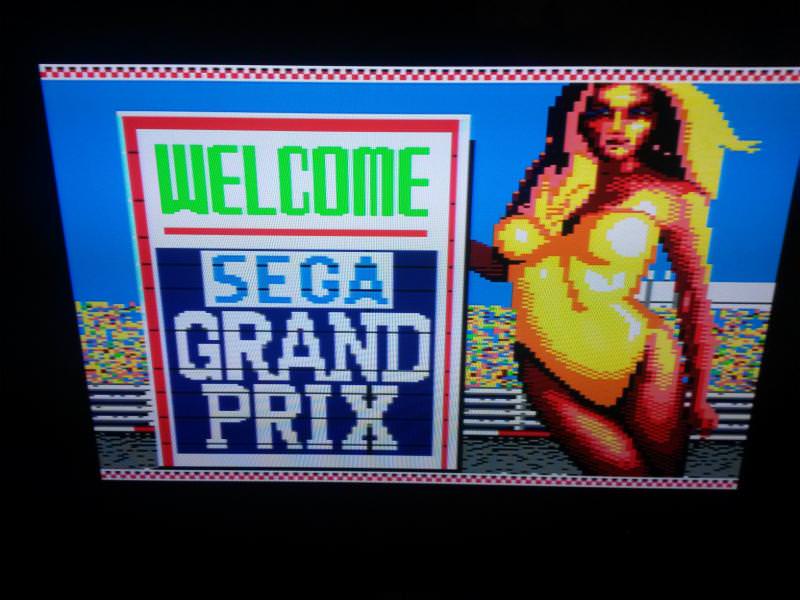

Μερικά δείγματα:

Ολοι οι converter εχουν ρυθμίσεις, οριζόντιας ή κάθετης σάρωσης, εγώ δεν έχω τον συγκεκριμένο να σε βοηθήσω....

Για τον +3 τι λες; Πως τον βλέπεις; Το σκαρτ φταίει ή ο +3
Πάντως άλλο κουμπί πέραν αυτών που βλέπεις επάνω στον κονβέρτερ δεν είδα....

Μπορεί να μην φταίει τίποτα και απλά να μην "κάνει" αυτός ο convertoras!
Οσο πιο "αυτόματα" δουλεύει, τόσο λιγότερες ρυθμίσεις δέχεται!
Γι' αυτό τον λόγο δεν χρησιμοποιώ αυτά, αλλά αυτά που έχω ξαναπαρουσιάσει:

zxjim.blogspot.gr/2013/01/scart-to-vga.html

Απλά δοκίμασε μια δίοδο 1Ν4148 στο σήμα Sync...

Κατάλαβα...το ghosting issue που διάβασα στο ιντερνετ ότι συχνά είχε πρόβλημα ο +2 μπορεί να είναι πιθανό και εδώ;
Μου φαίνεται ότι θα το δω σαν αφορμή για να έρθω μια μέρα να πιούμε καφέ και να τα πούμε...
Εύχομαι μόνο να είναι νωρίτερα από την πίτα του φόρουμ διότι εκεί θα κάνω ότι μπορώ για να έρθω και αυτή την χρονιά!

Γεια σας παιδιά είμαι καινούριος και γράφω για πρώτη φορά! Έχω έρθει σε δυο εκθέσεις στο Ψυχικό και έχω συζητήσει μαζί σας και από κοντά! Ο φίλος Άρης ίσως με θυμάται που έχει τον Amstrad 464. Είχα φέρει μαζί και την κασέτα Powerplay την έκδοση με τις Ελληνικές ερωτήσεις.

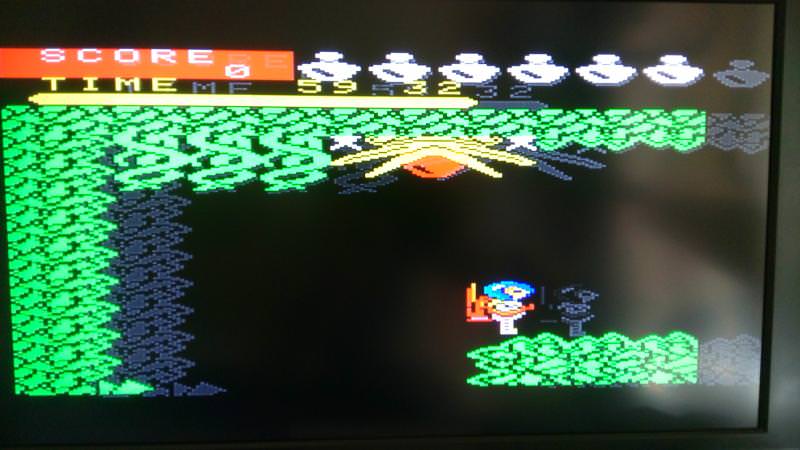

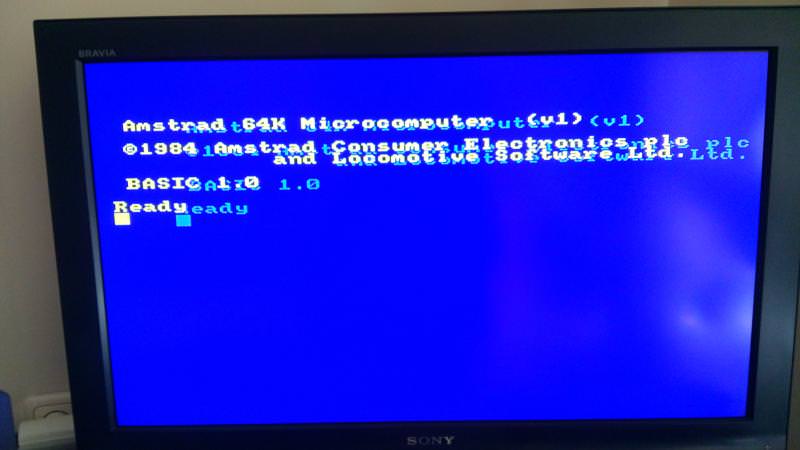

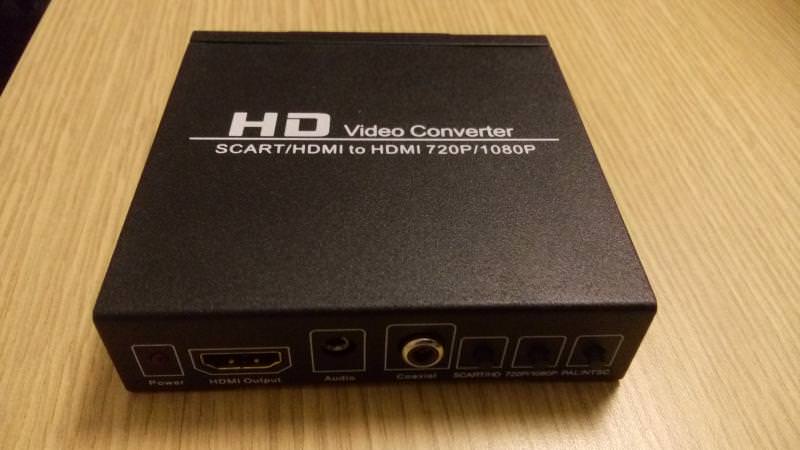

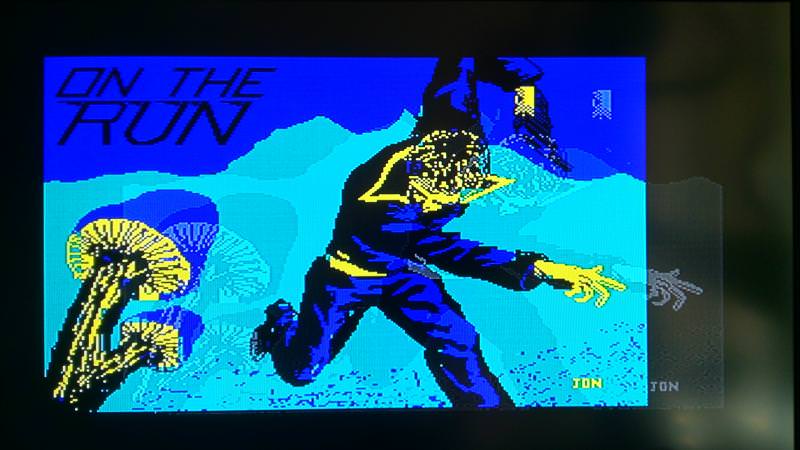

Στο θέμα τώρα, μόλις πήρα και εγώ το scart/hdmi converter που είναι και στη φωτογραφία στην αρχή του θέματος αλλά έχω και εγώ το ghosting issue και θα ήθελα να ξέρω εάν δοκιμασμένα παίζει καλά στον Amstrad cpc 464. Γιατί αν όντος παίζει, τότε καταλήγω ότι είναι το δικό μου προβληματικό. Το έχω ήδη δοκιμάσει σε ένα monitor και δυο τηλεοράσεις. Δεν είναι θέμα scart καλωδίου διότι ο Amstrad σε απευθείας σύνδεση με την τηλεόραση παίζει μια χαρά. Επειδή όμως o converter είναι από κίνα θα μπω στη διαδικασία να χρεωθώ έξοδα αποστολής και να περιμένω 2 μήνες για να τον ξαναπάρω πίσω. επισυνάπτω και τις φωτό με το πρόβλημα.

Ευχαριστώ εκ των προτέρων και χαιρετισμούς σε όλη την παρέα!

χαχα! Ναι! σε θυμάμαι! η αλήθεια είναι πως έχω δει 1-2 τρελλά με τον συγκεκριμένο converter αλλα αυτό θυμίζει λιγο ταινία τρόμου!
η τηλεόραση που το συνδέεις είναι lcd-tv έτσι???

Ναι κατα πάσα πιθανότητα έπεσες σ'ελατωματικό κομματι. Το έχεις δοκιμάσει με άλλο μηχάνημα?? πχ. Amiga,Atari,Spectrum, καποια κονσόλα???

ZAFIRIX έγραψε: Γεια σας παιδιά είμαι καινούριος και γράφω για πρώτη φορά! Έχω έρθει σε δυο εκθέσεις στο Ψυχικό και έχω συζητήσει μαζί σας και από κοντά! Ο φίλος Άρης ίσως με θυμάται που έχει τον Amstrad 464. Είχα φέρει μαζί και την κασέτα Powerplay την έκδοση με τις Ελληνικές ερωτήσεις.

Στο θέμα τώρα, μόλις πήρα και εγώ το scart/hdmi converter που είναι και στη φωτογραφία στην αρχή του θέματος αλλά έχω και εγώ το ghosting issue και θα ήθελα να ξέρω εάν δοκιμασμένα παίζει καλά στον Amstrad cpc 464. Γιατί αν όντος παίζει, τότε καταλήγω ότι είναι το δικό μου προβληματικό. Το έχω ήδη δοκιμάσει σε ένα monitor και δυο τηλεοράσεις. Δεν είναι θέμα scart καλωδίου διότι ο Amstrad σε απευθείας σύνδεση με την τηλεόραση παίζει μια χαρά. Επειδή όμως o converter είναι από κίνα θα μπω στη διαδικασία να χρεωθώ έξοδα αποστολής και να περιμένω 2 μήνες για να τον ξαναπάρω πίσω. επισυνάπτω και τις φωτό με το πρόβλημα.

Ευχαριστώ εκ των προτέρων και χαιρετισμούς σε όλη την παρέα!

Ενα απλό ghosting ειναι γιατι δεν φτάνει αρκετή τροφοδοσία στο pin 16 της scart δώστου +5v απο εξωτερική τροφοδοσία ακομη και απο μια usb θύρα της ίδιας τηλεόρασης και θα εξαφανιστεί.

Η λύση που σου προτείνουν είναι εκείνη με την οποία ο αείμνηστος Δημήτρης είχε λύσει το πρόβλημα στον δικό μου 6128! Απλά μετά η εικόνα θα είναι άριστη! Εμείς είχαμε πάρει ρεύμα από το εξωτερικό τροφοδοτικό pc που βάλαμε!
Το πρόβλημα που έχεις δεν είναι πάντως το ίδιο με αυτό που έχω εγώ στον +3 μου!

---

Φίλε pluto63 τι θεωρείς ότι έχει ο +3 μου και δείχνει όπως στις παραπάνω φωτογραφίες; Η εικόνα είναι έτσι είτε τον βάλω με κονβέρτερ είτε με σκαρτ κατευθείαν!

Πάρε μια αντίσταση 1Κ και ακούμπησε τα ποδαράκια της επάνω στα πόδια της R44 που θα βρεις κοντα στην έξοδο rgb μεσα στον spectrum και πες μου τι έγινε?

Pluto63 έγραψε: Πάρε μια αντίσταση 1Κ και ακούμπησε τα ποδαράκια της επάνω στα πόδια της R44 που θα βρεις κοντα στην έξοδο rgb μεσα στον spectrum και πες μου τι έγινε?

Ευχαριστώ...βέβαια αυτό που για σένα είναι απλό για μένα τον άμπαλο στα ηλεκτρονικά είναι βουνό! Όπως και να έχει θα επιχειρήσω μια δοκιμή!

καλό είναι να μάθουμε...θα φτιάξουν ο pluto63 και ο geoannas οδηγούς για αρχάριους.
Να αρχίζει κάπως έτσι: κάτω από το ρετρό μηχάνημα υπάρχουν κάτι ασημένια κυλινδρικά αντικείμενα που ονομάζονται βίδες. Μην φοβάστε! Δεν καίνε και δεν πονάνε....

Ευχαριστώ πολύ παιδιά που με δεχτήκατε στην παρέα και για τις συμβουλές σας! Το σύνδεσα με ένα παλιό dvd player και δούλεψε κανονικά αλλά έκανα και τη βλακεία να χρησιμοποιήσω ένα άλλο τροφοδοτικό και μάλλον μου έκαψε τον converter. Τέτοια παθαίνεις καμιά φορά αν το παίζεις μαστροχαλαστής. Οπότε φίλε Σπύρο μη φοβάσαι, υπάρχουν και χειρότεροι!
P.S.: Αυτό με τα +5v στο scart δεν πρόλαβα να το επιχειρήσω.

Ίσως εισαι τυχερός, επειδη το εχω και εγω και έκανα την ίδια π@π@ρι@ το κύκλωμα εχει μια δίοδο smd προστασίας, πιθανόν να κάηκε μόνο αυτη όπως σε εμένα οποτε φτιάχτηκε εύκολα στο μικροσκόπιο...
