Atari 8-bit: Sio2Arduino, ο Arduino σαν SD drive

Οι γιορτές είναι μια ευκαιρία να ασχοληθεί κανείς με το (ή τα) retro micro του. Έτσι και εγώ έφιαξα για να δοκιμάσω μια κατασκευή που είχα δει παλιότερα, το Sio2Arduino.

Αυτή την κατασκευή θα ήθελα να παρουσιάσω εδω!

Το Sio2Arduino είναι μια εφαρμογή εξομοίωσης Atari 8-bit disk drive στον Arduino , που είναι μια δημοφιλής πλατφόρμα ανάπτυξης hardware.

Το σύστημα φορτώνει disk images από κάρτα SD και ο Atari τις βλέπει σαν disk drive, μέσω της θύρας SIO .

Το hardware

Η εφαρμογή υλοποιείται στον Arduino Duemilanove ή στον UNO .

Για την κάρτα Micro-SD χρησιμοποιείται ένα (πολύ φτηνό!) breakout board που δίνει τα σήματα για την επικοινωνία SPI με τον Arduino.



Τα υλικά που χρειάζονται είναι (αναφορές στις εικόνες των σχεδίων)

ένας Arduino βέβαια! (Συσκευή 1)
ένα breadboard
ένα breakout board για Micro-SD (Συσκευή 2)
τέσσερεις αντιστάσεις 10ΚΩ (R1, R2, R3, R4)
τρία LED 3mm (κίτρινο LED1, κόκκινο LED2, πράσινο LED3)
ένας διακόπτης mini push button για πλακέτα (SW1)
καλώδια διασυνδέσεων για breadboard
ένας κονέκτορας Atari SIO θηλυκός (για καλώδιο) για τη σύνδεση με το Atari

προαιρετικά

ένα αλφαριθμητικό lcd display με τον controller HD44780 ή συμβατό (Συσκευή 3)
ένα ποτενσιόμετρο 22ΚΩ γραμμικό για τη ρύθμιση contrast του lcd (P1)



Για να συναρμολογήσουμε το κύκλωμα, κάνουμε τις συνδέσεις στο breadboard:

Συνδέουμε τη τροφοδοσία 5V από το SIO pin 10, στο breadboard και τον Arduino.
Συνδέουμε τη γείωση (GND) από το SIO pin 6, στο breadboard και τον Arduino.

Βάζουμε την αντίσταση pull-down (R4) του μίνι μπουτόν στη γείωση.
Βάζουμε το μίνι μπουτόν (SW1) όπου η μια μεριά του διακόπτη συνδέεται στην αντίσταση R4 και την άλλη τη συνδέουμε στα 5V.
Από την αντίσταση R4 προς το μπουτόν SW1 συνδέουμε το pin 3 του Arduino.

Τοποθετούμε τις τρεις αντιστάσεις pull-up R1, R2, R3, με το ένα άκρο στα 5V.

Βάζουμε τα led με την άνοδο (το μακρύ ποδαράκι) στις αντιστάσεις.

Στην κάθοδο του κάθε led συνδέουμε αντίστοιχα:
Στο κιτρινο (LED1) το SIO pin 7 και το Arduino pin 2
Στο κόκκινο (LED2) το SIO pin 5 και το Arduino pin 0
Στο πράσινο (LED3) το SIO pin 3 και το Arduino pin 1

Τοποθετούμε το Micro-SD μπορντάκι στο breadboard και συνδέουμε:

Το GND στη γέιωση
Το VCC στα 5V
Το σήμα MISO στο Arduino pin 12
Το σήμα MOSI στο Arduino pin 11
Το σήμα SCK στο Arduino pin 13
Το σήμα CS στο Arduino pin 10

Αυτό είναι το βασικό στήσιμο.

Εδώ είναι ένα σχέδιο για τις συνδέσεις.



Αν θέλουμε και μας βρίσκεται πρόχειρη μια οθόνη dot matrix lcd, συμβατή με τον controller HD44780 και ένα γραμμικό ποτενσιόμετρο 22KΩ, τα συνδέουμε.

Στην οθόνη lcd (Συσκευή 3):

Το VSS στα 5V
Το VDD στη γείωση
Το RW στη γείωση
Το RS στο Arduino pin 4
Το E στο Arduino pin 5
Το D7 στο Arduino pin 6
Το D6 στο Arduino pin 7
Το D5 στο Arduino pin 8
Το D4 στο Arduino pin 9

Στο ποτενσιόμετρο ρύθμισης contrast του lcd, P1 (όπως το κοιτάμε από πάνω):

Τη δεξιά ακίδα στα 5V
Τη μεσαία στο lcd pin VO
Την αριστερή στη γείωση



Στο τέλος έχουμε φιάξει μια πολύ ωραία μακαρονάδα όπως στη φωτό.



(Το breadboard είναι διασκευασμένο σε shield και κουμπώνει πάνω στις ακίδες του Arduino)

Το firmware στον Arduino

(Θεωρώ ότι όσοι έχουν Arduino ξέρουν και να χρησιμοποιούν το περιβάλλον του, απλά βάζω ένα ενημερωτικό link για το IDE )

Τα προγράμματα που χρειάζεται ο Arduino είναι ένα sketch και μια library.
Για να ξεκινήσει κάποιος άμεσα, αυτά είναι τα links στο GitHub:

Το sketch
github.com/whizzosoftware/Sio2Arduino
Όλο το project μπορεί να κατεβεί σαν zip ( Download ZIP στη σελίδα του GitHub)

Η library
github.com/jbeynon/sdfatlib
Όλη η library μπορεί να κατεβεί σαν zip ( Download ZIP στη σελίδα του GitHub)

Το sketch υλοποιεί τη διαχείριση SIO και disk drive και η library τη διαχείριση της κάρτας SD.

Ξεκομπρεσάρουμε σε φάκελο το sketch, στο φάκελο των sketches του Arduino (στα windows συνήθως στο "My Documents\Arduino"), ονομάζοντας το φάκελο "Sio2Arduino".
Από το zip της library, ξεκομπρεσάρουμε μόνο το φάκελο "Sdfat" στο φάκελο libraries στα sketches (στα windows συνήθως στο "My Documents\Arduino\libraries")

Έτσι στα windows έχουμε τα φάκελα, για παράδειγμα, "My Documents\Arduino\Sio2Arduino" για το sketch και "My Documents\Arduino\libraries\SdFat" για τη library.

Το software για τον Atari

Στον Atari θα τρέχει ένα πρόγραμμα μορφής menu που μπορούμε να επιλέγουμε disk image για να φορτώσουμε στο εικονικό drive, από την κάρτα SD.
Έχει φιαχτεί για μια άλλη υλοποίηση SD card drive για τα οκτάμπιτα Atari, εδώ .
Το menu είναι μορφής ATR disk image και είναι εδώ .

Κάνουμε format τη Micro-SD σε FAT.
Μετονομάζουμε το ATR σε AUTORUN.ATR και το σώζουμε στο root της Micro-SD.
Σώζουμε στη Micro-SD ότι disk images έχουμε!
Προτιμάμε να ονομάζουμε τα disk images με 8 χαρακτήρες στο όνομα και 3 στην επέκταση, στα αγγλικά.

Το πρόγραμμα του Atari βλέπει κάρτες SD μέγιστου μεγέθους 2 Gigabytes (γι αυτό και το format σε FAT). Οπότε δεν πετάμε ποτέ τις παλιές SD μας γιατί μπορούμε να τις χρησιμοποιούμε στα embedded συστηματάκια μας! Και δεν μπορεί, θα γίνουν και αυτές retro μια μέρα!

Τρέξιμο και Tips

Στο compile, το sketch του Arduino μπορεί να διαμαρτύρεται ότι δεν βρίσκει το SPI.h
Έτσι προσθέτουμε τη directive "#include <SPI.h>" στο Sio2Arduino sketch. Προσοχή στα πεζοκεφαλαία.



Ο σύστημα δεν θα πρέπει να έχει καμμία τροφοδοσία. Θα ξεκινάει όταν ανάβει ο Atari.
Επειδή όμως το firmware δεν έχει κανένα disk image φορτωμένο όταν ξεκινάει, θα πρέπει να προσθέσουμε στο τέλος της "void setup()" τη γραμμή "mountFilename(0, "AUTORUN.ATR");" για να bootάρει ο Atari.



Το πρόγραμμα στον Arduino τρέχει με δύο επιλογές.

Η πρώτη είναι χωρίς lcd display και με το μπουτόν να φορτώνει τη δισκέτα εκκίνησης όποτε πατηθεί:

Στο sketch, στο config.h βγάζουμε το σχόλιο ( // ) και ενεργοποιούμε το "#define RESET_BUTTON".
Το "#define SELECTOR_BUTTON" , αν είναι ενεργό, πρέπει να το απενεργοποιήσουμε βάζοντας σχόλιο ( // ).
Το "#define LCD_DISPLAY" , αν είναι ενεργό, πρέπει να το απενεργοποιήσουμε βάζοντας σχόλιο ( // ).



Έτσι όταν ανάβουμε τον Atari, θα ξεκινάει από το AUTORUN.ATR και θα έχουμε σε λίστες τα disk images μας.

Στις λίστες επιλέγουμε με το joystick, τα βελάκια στο keyboard ή τα [OPTION] και [SELECT]. Φορτώνουμε ένα image πατώντας [START]. Πατάμε [SYSTEM RESET] και το disk image τρέχει στο micro.

Το Sio2Arduino υποστηρίζει ένα drive.



Η δεύτερη επιλογή είναι να βάλουμε την οθόνη lcd και να κάνουμε το μπουτόν να φορτώνει το επόμενο image:

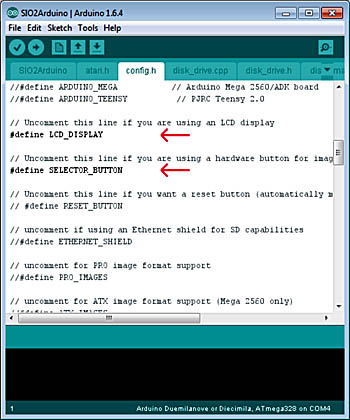

Στο sketch, στο config.h βγάζουμε το σχόλιο ( // ) και ενεργοποιούμε τα "#define LCD_DISPLAY" και "#define SELECTOR_BUTTON".
Το "#define RESET_BUTTON" , αν είναι ενεργό, πρέπει να το απενεργοποιήσουμε βάζοντας σχόλιο ( // ).



Έτσι μπορούμε να επιλέγουμε disk images πατώντας το μπουτόν και να τα φορτώνουμε πατώντας [SYSTEM RESET].





Το κύκλωμα καταναλώνει 25mA χωρίς οθόνη lcd και 70mA με οθόνη, τιμές πολύ ανεκτές για τον Atari.

Αν το υλοποιήσετε, διαβάστε προσεκτικά το site του Sio2Arduino .

Καλή διασκέδαση!
