Topic-icon Atari 2600 clone (προβλημα εικονας)

  • nick_rx8
  • Το Άβαταρ του/της nick_rx8 Συντάκτης θέματος
  • Retro Starter
  • Retro Starter
Περισσότερα
12/02/2017 19:29 #38541 από nick_rx8
Απαντήθηκε από nick_rx8 στο θέμα Atari 2600 clone (προβλημα εικονας)
ειναι απλα ζεστο,και απο οτι εψαξα ειναι λογο της RAM.
αυτο που μου εστειλες εχει να κανει στο οτι χρειαζομαι καποια ακομη διαδικασια για να το κανω να παιξει κανονικα ε?η το atari δεν φτιαχνεται?
συγνωμη που ρωταω τοσα πολλα,δεν ξερω πολλα πραγματα απο τετοια..

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nkary
  • Το Άβαταρ του/της nkary
  • Retro Elite
  • Retro Elite
Περισσότερα
12/02/2017 19:36 #38542 από nkary
Απαντήθηκε από nkary στο θέμα Atari 2600 clone (προβλημα εικονας)
Όχι απλά εξηγεί τι είναι το συγκεκριμένο ολοκληρωμένο.
Αν θες βάλε μια φώτο και πιο μοντέλο είναι, αν γράφει κάπου, μπας και το έχει κάποιος άλλος

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nick_rx8
  • Το Άβαταρ του/της nick_rx8 Συντάκτης θέματος
  • Retro Starter
  • Retro Starter
Περισσότερα
12/02/2017 19:44 #38543 από nick_rx8
Απαντήθηκε από nick_rx8 στο θέμα Atari 2600 clone (προβλημα εικονας)

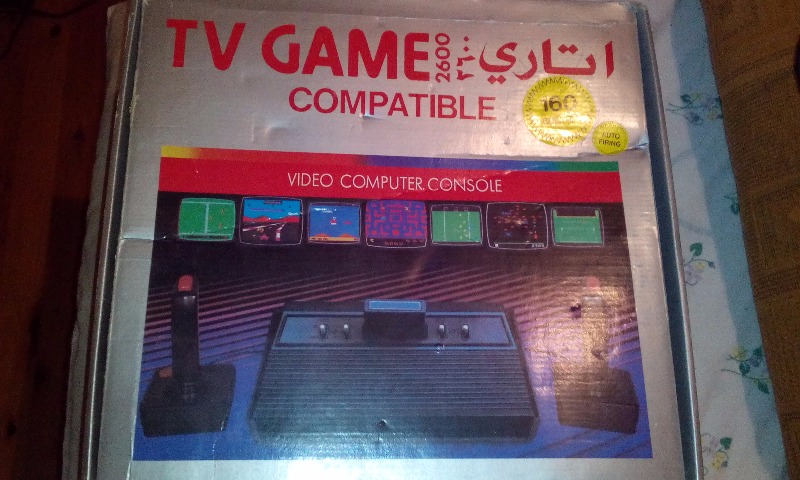

δεν λεει καπου τι μοντελο ειναι!!!αυτο ειναι το κουτι του
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nick_rx8
  • Το Άβαταρ του/της nick_rx8 Συντάκτης θέματος
  • Retro Starter
  • Retro Starter
Περισσότερα
12/02/2017 19:49 #38544 από nick_rx8
Απαντήθηκε από nick_rx8 στο θέμα Atari 2600 clone (προβλημα εικονας)

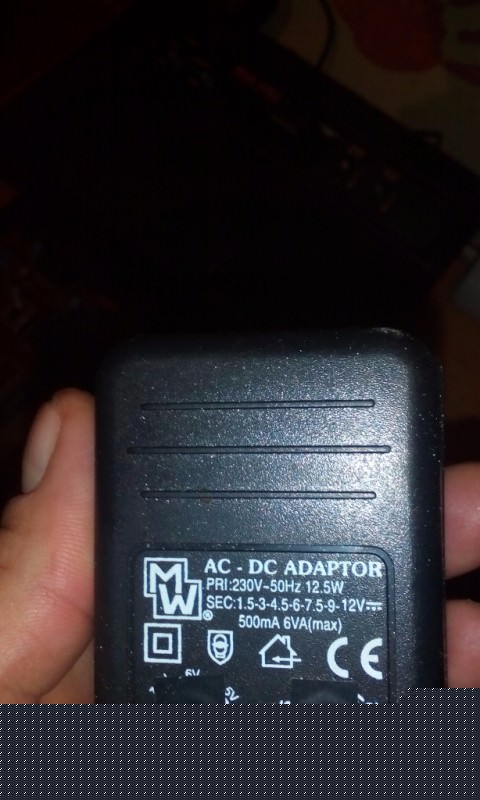

επισης χρησιμοποιώ τον μετασχηματιστη απο το Atari 2600 jr,γιατι αυτο δεν ειχε,αλλα δεν νομιζω να υπαρχει προβλημα απο τη στιγμη που ανοιγει
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • sly*m
  • Το Άβαταρ του/της sly*m
  • Retro Maniac
  • Retro Maniac
Περισσότερα
20/03/2017 00:18 #38778 από sly*m
Απαντήθηκε από sly*m στο θέμα Atari 2600 clone (προβλημα εικονας)

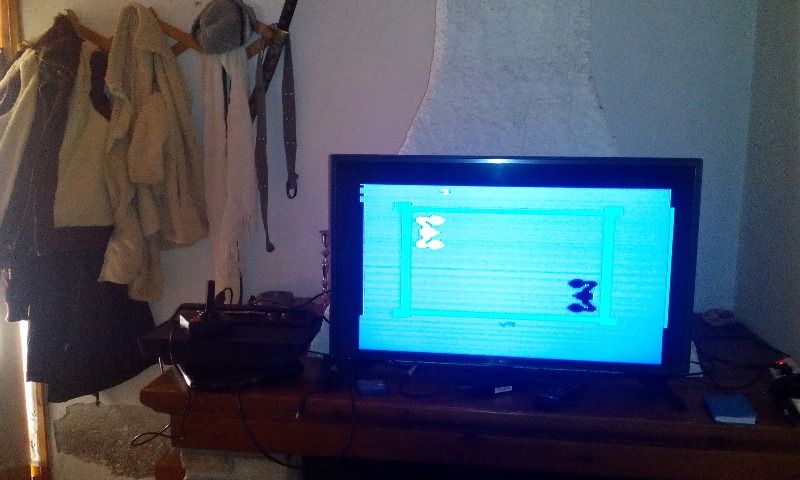

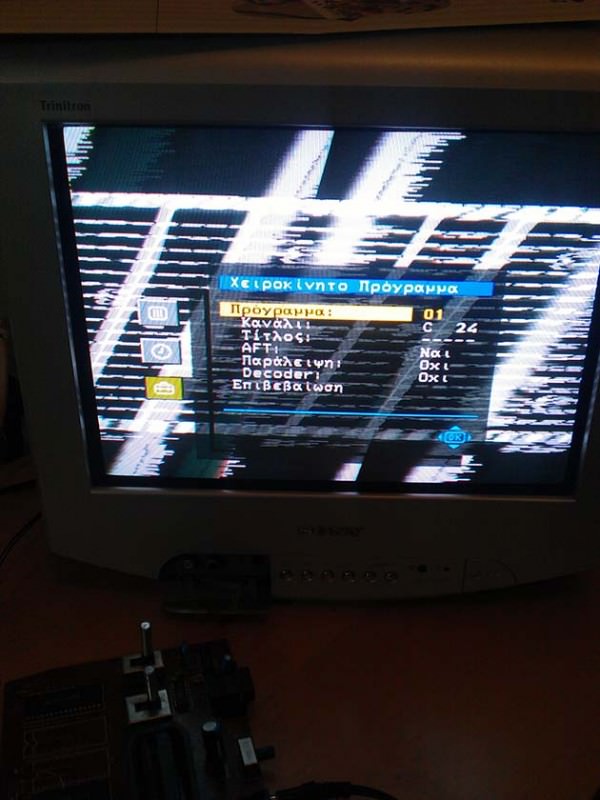

Από αυτό το χάλι

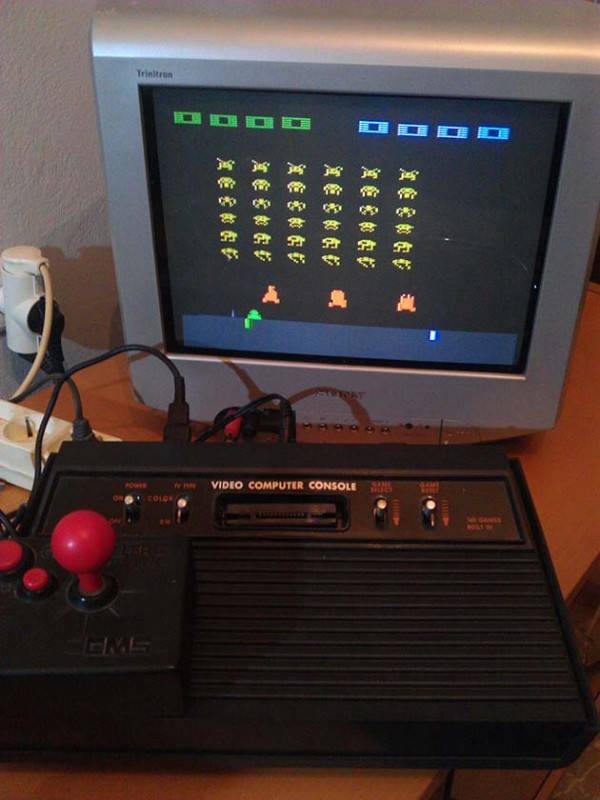

καλύτερο αυτό ε;




:lol2: :lol2: :dance2:
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, chdlee

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nkary
  • Το Άβαταρ του/της nkary
  • Retro Elite
  • Retro Elite
Περισσότερα
20/03/2017 10:11 #38781 από nkary
Απαντήθηκε από nkary στο θέμα Atari 2600 clone (προβλημα εικονας)
Ωραίος:thumbup:
Τελικά τι πρόβλημα είχε?
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": sly*m

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • sly*m
  • Το Άβαταρ του/της sly*m
  • Retro Maniac
  • Retro Maniac
Περισσότερα
20/03/2017 12:36 #38782 από sly*m
Απαντήθηκε από sly*m στο θέμα Atari 2600 clone (προβλημα εικονας)
Τα 2600 (και οι κλώνοι τους) ως γνωστόν έχουν μόνο έξοδο RF. Εδώ στο τσιπ 6591 (που είναι ένα 2600 σε ένα τσιπ) που έχει, ευτυχώς, μόνο μια απλή έξοδο Luma (που κουβαλάει και το χρώμα!), έχει έναν πολύ αδύναμο ενισχυτή video, η έξοδος του οποίου πηγαίνει στον modulator. Τόσο αδύνατο που η TV δεν μπορούσε να συγχρονιστεί. Καλύτερα λοιπόν να πάμε σε έξοδο composite.

Το στάνταρ σήμα του composite video έχει ιδανικά πλάτος 2 Volts peak to peak με αντίσταση εισόδου 75 Ω.

Κατάργησα τον δικό του ενισχυτή (ο οποίος στον modulator τερμάτιζε νομίζω στα 2,2 ΚΩ άρα δεν μας κάνει και θα ήταν πλεονασμός να φτιάξω δεύτερο ενισχυτή) και έφτιαξα τελικά, από το Luma pin του τσιπ, έναν voltage follower (με ένα τρανζίστορ) αλλά να μπορεί να κρατήσει πλάτος γύρω στο 1.5Volt peak to peak με αντίσταση τερματισμού 75Ω (είδα ότι οι δύο CRT TV που έχω μπορούν να δείξουν άνετα και 1 Volt peak to peak). Αυτό σημαίνει βέβαια σχεδίαση και υπολογισμοί από την αρχή, αφού βλέποντας σε άλλες λύσεις composite για το 2600 δεν βρήκα κάτι χρήσιμο για την περίπτωση και τελικά το κάθε θέμα θέλει και τη δική του λύση...

Τελικά μετά από αρκετό πειραματισμό, αρχίζοντας να πειραματίζομαι με τελεστικό και τελικά καταλήγοντας σε 1 τρανζίστορ, είχα πολύ καλό αποτέλεσμα και τέλεια χρώματα!! Φυσικά φτιάχτηκε και ένας αντίστοιχος voltage follower για τον ήχο, με έξοδο ~0,9 Volts peak to peak στα 150Ω. :)
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, nkary, chdlee, ScorpioGr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nkary
  • Το Άβαταρ του/της nkary
  • Retro Elite
  • Retro Elite
Περισσότερα
20/03/2017 18:21 #38784 από nkary
Απαντήθηκε από nkary στο θέμα Atari 2600 clone (προβλημα εικονας)
Καλά υποκλίνομαι :bow:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": sly*m

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nick_rx8
  • Το Άβαταρ του/της nick_rx8 Συντάκτης θέματος
  • Retro Starter
  • Retro Starter
Περισσότερα
20/03/2017 19:24 #38787 από nick_rx8
Απαντήθηκε από nick_rx8 στο θέμα Atari 2600 clone (προβλημα εικονας)
Ευχαριστω παρα μα παρα πολυ ολους οσους ασχοληθηκαν με το θεμα του κλονου μου μα πιο πολυ ευχαριστω τον φιλο (sly*m) που το μετα απο πειραματισμους και κοπο το εφτιαξε,απλα ενα μεγαλο RESPECT :bow: :bow:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": sly*m

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
20/03/2017 23:13 #38790 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Atari 2600 clone (προβλημα εικονας)
Πολλά μπράβο στο Μανούσο που έφτιαξε το μηχάνημα βοηθώντας έτσι κάποιον από τη ρετροκοινότητα, πάντα τέτοια ωραία να βλέπουμε :)
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": sly*m

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chdlee
  • Το Άβαταρ του/της chdlee
  • Team RC
  • Team RC
Περισσότερα
21/03/2017 00:25 #38795 από chdlee
Απαντήθηκε από chdlee στο θέμα Atari 2600 clone (προβλημα εικονας)
Μπράβο Μάνο!!! Τέτοιες επεμβάσεις αξίζουν πολλούς επαίνους!!!


80s resurrection
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": sly*m

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • sly*m
  • Το Άβαταρ του/της sly*m
  • Retro Maniac
  • Retro Maniac
Περισσότερα
21/03/2017 11:15 - 21/03/2017 12:04 #38798 από sly*m
Απαντήθηκε από sly*m στο θέμα Atari 2600 clone (προβλημα εικονας)
:thanx:

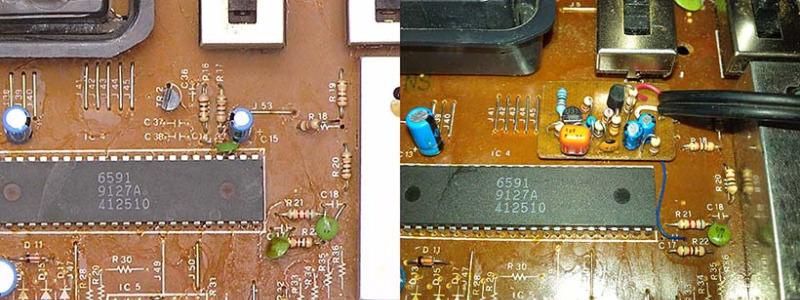

Αυτά που έγιναν, ήταν να φταχτεί μια μικρή πλακέτα με τους δύο ενισχυτές, βίντεο και ήχου, και να κολληθεί σε υπάρχουσες τρύπες στην πλακέτα. Αφού πια έχουμε composite, αποσύνδεσα τα κυκλώματα του modulator για να γλυτώσουμε λίγη κατανάλωση, ίσως και παρεμβολές στο βίντεο. Μπήκε ψύκτρα στο 7805, τον σταθεροποιητή τροφοδοσίας, που το χρειαζόταν πολύ! Επίσης σύνδεσα και έναν πυκνωτή στον διακόπτη που αλλάζει παιχνίδια και τώρα αλλάζει ένα παιχνίδι σε κάθε πάτημα, ενώ άλλαζε 3-4!



Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, chdlee, ScorpioGr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nick_rx8
  • Το Άβαταρ του/της nick_rx8 Συντάκτης θέματος
  • Retro Starter
  • Retro Starter
Περισσότερα
29/03/2017 17:34 #38860 από nick_rx8
Απαντήθηκε από nick_rx8 στο θέμα Atari 2600 clone (προβλημα εικονας)

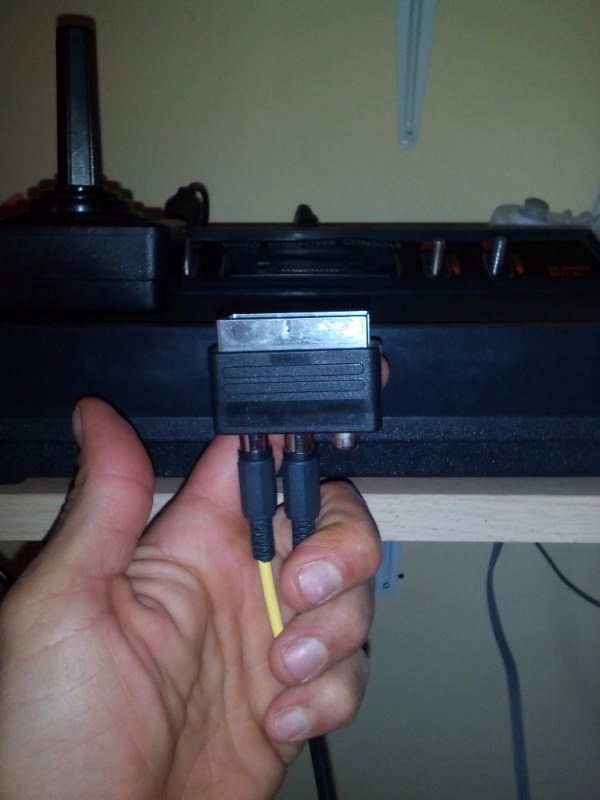

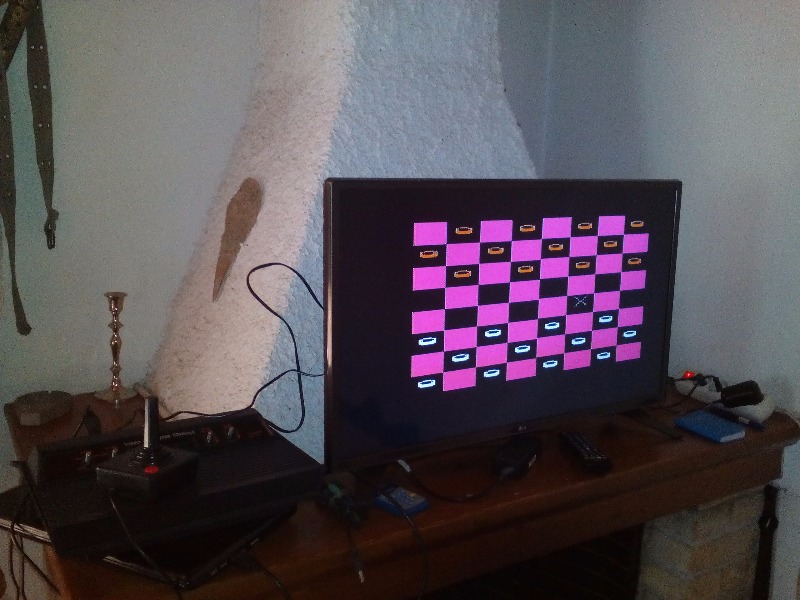

Χαρη στον φιλο Μανο που εφτιαξε τον κλονο μου τωρα μπορω και παιζω με AV cable σε flat tv :veryhappy: :veryhappy:
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, chdlee, Amstrad1981, sly*m

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • sly*m
  • Το Άβαταρ του/της sly*m
  • Retro Maniac
  • Retro Maniac
Περισσότερα
30/03/2017 20:52 #38868 από sly*m
Απαντήθηκε από sly*m στο θέμα Atari 2600 clone (προβλημα εικονας)
nick_rx8, χαίρομαι πάρα πολύ που δουλεύει και μπορείς να τον χαρείς!!!

Επίσης, σε ευχαριστώ πάρα πάρα πολύ για τον κλώνο που μου έδωσες! :thumb: :thanx:
Ακόμα δεν τον άναψα αλλά ο καιρός πλησιάζει! Το σουκου είναι κοντά και θα έχει την περιποίηση που του αξίζει!!!

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • ScorpioGr
  • Το Άβαταρ του/της ScorpioGr
  • Retro Gamer
  • Retro Gamer
Περισσότερα
13/09/2018 12:28 #42862 από ScorpioGr
Απαντήθηκε από ScorpioGr στο θέμα Atari 2600 clone (προβλημα εικονας)

sly*m έγραψε: :thanx:

Αυτά που έγιναν, ήταν να φταχτεί μια μικρή πλακέτα με τους δύο ενισχυτές, βίντεο και ήχου, και να κολληθεί σε υπάρχουσες τρύπες στην πλακέτα. Αφού πια έχουμε composite, αποσύνδεσα τα κυκλώματα του modulator για να γλυτώσουμε λίγη κατανάλωση, ίσως και παρεμβολές στο βίντεο. Μπήκε ψύκτρα στο 7805, τον σταθεροποιητή τροφοδοσίας, που το χρειαζόταν πολύ! Επίσης σύνδεσα και έναν πυκνωτή στον διακόπτη που αλλάζει παιχνίδια και τώρα αλλάζει ένα παιχνίδι σε κάθε πάτημα, ενώ άλλαζε 3-4!

Γειά σου Μάνο!!!!
Μήπως μπορείς να μας δώσεις ένα σχέδιο για το κυκλωματάκι και απο παίρνουμε εισόδους???
Βρήκα ένα τέτοιο και θέλω να του κάνω το Mod...!!!!
Ευχαριστώ!!!
