Topic-icon Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)

  • kazas
  • Το Άβαταρ του/της kazas Συντάκτης θέματος
  • Retro Gamer
  • Retro Gamer
Περισσότερα
21/01/2016 16:25 #34474 από kazas
Καλησπέρα σε όλους και καλή χρονιά (έστω και καθυστερημένα)

Αντιμετωπίζω το πρόβλημα που φαίνεται στο video στον μετατροπέα GBS 8200 v4.0





Για τον συγκεκριμένο έχω φτιάξει ένα θηλυκό Scart όπως περιγράφει ο Δημήτρης εδώ (χρησιμοποιώντας την δίοδο 1Ν4148
στο Sync):

zxjim.blogspot.gr/2013/01/scart-to-vga.html

Ο υπολογιστής που δοκιμάζω είναι ένας Amstrad CPC 6128 με αρσενικό καλώδιο SCART που έχω φτιάξει εγώ. Το SCART καλώδιο του Amstrad δεν έχει πρόβλημα μιας και με αυτό συνδέω τον Amstrad τόσο σε CRT όσο και σε LCD τηλεόραση και παίζει μια χαρά.

Καμιά ιδέα;
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • sly*m
  • Το Άβαταρ του/της sly*m
  • Retro Maniac
  • Retro Maniac
Περισσότερα
21/01/2016 18:45 - 21/01/2016 18:54 #34476 από sly*m
Απαντήθηκε από sly*m στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)
Η κάθοδος (μαύρη γραμμή) της διόδου 1N4148 βλέπει προς τη κλέμα (στη πλακέτα);

Η τάση είναι (οπωσδήποτε) σταθεροποιημένη 5 ή 8 ή 12V και με δυνατότητα να δώσει 2Α;

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • kazas
  • Το Άβαταρ του/της kazas Συντάκτης θέματος
  • Retro Gamer
  • Retro Gamer
Περισσότερα
21/01/2016 23:52 #34480 από kazas
Απαντήθηκε από kazas στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)

Η κάθοδος (μαύρη γραμμή) της διόδου 1N4148 βλέπει προς τη κλέμα (στη πλακέτα);


Ναι εάν είναι διαφορετικά δεν έχω καθόλου σήμα

Η τάση είναι (οπωσδήποτε) σταθεροποιημένη 5 ή 8 ή 12V και με δυνατότητα να δώσει 2Α;


Ναι έχω δοκιμάσει διάφορα τροφοδοτικά. Το τελευταίο είναι ένα τροφοδοτικό υπολογιστή από το οποίο παίρνω τα 5V

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
22/01/2016 09:35 #34481 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)
Τι χρησιμοποιείς για sync? το luma η το composite του Amstrad? δοκίμασε να αλλάξεις αυτο που έχεις συνδέσει με το άλλο σε κάθε περίπτωση. Καλή χρόνια σε όλους μας.

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": kazas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • sly*m
  • Το Άβαταρ του/της sly*m
  • Retro Maniac
  • Retro Maniac
Περισσότερα
22/01/2016 13:50 - 22/01/2016 19:46 #34482 από sly*m
Απαντήθηκε από sly*m στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)
Βρήκα αυτό το thread .

Με λίγα λόγια ισως το csync του amstrad είναι μεγαλύτερης τάσης από αυτή που θέλει ο converter (σαν την amiga που γράφει).

Δοκίμασε (χωρίς τη δίοδο στην αρχή) να βάλεις αντίσταση στο csync. Ξεκίνα με 510Ω και μέχρι 1ΚΩ.

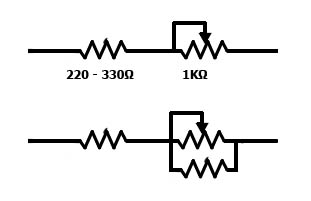

Μπορείς αντί να αλλάζεις αντιστάσεις, να βάλεις μια αντίσταση 220-330Ω και σε σειρά ένα γραμμικό ποτενσιόμετρο ή τρίμερ 1ΚΩ. Αν έχεις κάποιο spare γραμμικό ποτενσιόμετρο, μπορείς να το κάνεις 1ΚΩ (περίπου), βάζοντας μια αντίσταση παράλληλα στην αντίσταση του ποτενσιομέτρου. Η συνολική αντίσταση για παράλληλη συνδεσμολογία είναι

Rολική = 1 / ( 1 / Rποτ + 1 / Rπαράλληλη )

Δεν σε πειράζει να βγάλεις ακριβώς 1ΚΩ, στο περίπου.



Αν δουλέψει, μέτρα όλη την αντίσταση και βάλε μια κοντά στην τιμή που βρήκες.

Αν το ποτενσιόμετρο είναι λογαριθμικό και δυσκολεύεσαι να πετύχεις τη ρύθμιση, σύνδεσε τον δρομέα με την άλλη άκρη της αντίστασης του και ξαναδοκίμασε.



Εδώ είναι μια λίστα με τιμές για τις αντιστάσεις (κοιτάς τη σειρά Ε24).

update: Στην ουσία η δίοδος στο sync δεν θα χρειαζόταν εδώ (χρειάζεται σε άλλες περιπτώσεις). Τώρα που το σκέφτομαι, η δίοδος κάνει μια πτώση τάσης 0.5-0.7V. Για αρχή δοκίμασε να βάλεις 2, 3 ή και 4 σε σειρά. Μπορείς να βἀλεις ότι διόδους έχεις εύκαιρες (1Ν4148, 1Ν400Χ, το ρεύμα είναι πάρα πολύ μικρό στα σήματα αυτά γι αυτό ο Jim χρησιμοποιούσε small signal 1Ν4148). Ακόμα και γέφυρα διόδων ( εικόνα ) μπορεί να μπεί, από το - της γέφυρας στο + υπάρχουν 2 δίοδοι σε σειρά (δύο ζευγάρια παράλληλα, οπότε η πτώση τάσης φαίνεται σαν δύο δίοδοι σε σειρά). Τους ακροδέκτες του εναλλασσόμενου στη γέφυρα δεν τους συνδέεις πουθενά. Αν δουλέψει τότε bingo, η τάση ήταν μεγαλύτερη από αυτή που ανέχεται ο converter και κατέβηκε σε ανεκτά όρια. Απο εκεί και πέρα, αν θέλεις πειραματίζεσαι και με τις αντιστάσεις για να δείς διαφορές. Την τάση θα μπορούσες να την μετρήσεις με πολύμετρο (κατά προτίμηση ψηφιακό) μετρώντας το csync σαν εναλλασσόμενο. Μέτρα τη όπως είναι σκέτο, και μέτρα τη με τις διόδους για να βεβαιωθείς ότι είναι μικρότερη. Θα τη μετρήσεις από το csync στη γείωση του RGB του amstrad.

update II: Πτώση τάσης 1.5-1.7V (όσο 3 δίοδοι δηλαδή) μπορείς να πετύχεις και βάζοντας 1 led (απλό κόκκινο, μικρό 3mm ή συνηθισμένο 5mm) αντί για την 1N4148.
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": angel_grig, glaros, kazas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • kazas
  • Το Άβαταρ του/της kazas Συντάκτης θέματος
  • Retro Gamer
  • Retro Gamer
Περισσότερα
22/01/2016 21:00 #34489 από kazas
Απαντήθηκε από kazas στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)
Γεια σου Άκη,

Στο luma (Στο κεντρικό pin του DIN Socket) το έχω συνδέσει (και με αυτήν την συνδεσμολογία λειτουργεί μια χαρά σε LCD & CRT τηλεοράσεις). Δοκίμασα και στο sync αλλά τα ίδια.

@sly*m
Δοκίμασα κάθε πιθανή τιμή αντίστασης, είτε μεμονομένες είτε σε συνδιασμό, αλλά τίποτα :-(

Το link που αναφέρεις το είχα δει και εγώ. Εκεί μάλιστα λέει ότι ο μετατροπέας τραβάει το πολύ 0.4Α οπότε το τροφοδοτικό δεν παίζει και πολύ σημασία. Εγώ παρ' όλα αυτά Δοκίμασα διάφορα τροφοδοτικά με τάσεις από 5 - 12V χωρίς να δω διαφορά.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • sly*m
  • Το Άβαταρ του/της sly*m
  • Retro Maniac
  • Retro Maniac
Περισσότερα
22/01/2016 21:39 #34490 από sly*m
Απαντήθηκε από sly*m στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)
Μπόρεσες να μετρήσεις την τάση στο σήμα; Το csync στον αέρα με τη γείωση του amstrad; Το csync στον converter με μια γείωση;

Αντικατέστησες τη δίοδο με κόκκινο led;
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": kazas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • kazas
  • Το Άβαταρ του/της kazas Συντάκτης θέματος
  • Retro Gamer
  • Retro Gamer
Περισσότερα
22/01/2016 23:04 #34491 από kazas
Απαντήθηκε από kazas στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)

Μπόρεσες να μετρήσεις την τάση στο σήμα;


Όχι δεν παίρνω ένδειξη στο πολύμετρο.

Το csync στον αέρα με τη γείωση του amstrad;


Ναι έτσι Δοκίμασα

Αντικατέστησες τη δίοδο με κόκκινο led;


Ναι το Δοκίμασα και αυτό. Την πρώτη φορά όλη ή οθόνη έγινε κόκκινη, την δεύτερη φορά πράσινη και την τρίτη μαύρη.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
22/01/2016 23:40 #34492 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)
Ίσως ειναι λίγο χαζό αλλα πάτησες το κουμπί του auto sync στο interface?

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": kazas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • sly*m
  • Το Άβαταρ του/της sly*m
  • Retro Maniac
  • Retro Maniac
Περισσότερα
23/01/2016 04:34 - 23/01/2016 04:45 #34495 από sly*m
Απαντήθηκε από sly*m στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)

Όχι δεν παίρνω ένδειξη στο πολύμετρο.... ή οθόνη έγινε κόκκινη, την δεύτερη φορά πράσινη και την τρίτη μαύρη....


Χμ! κάτι μου λέει ότι έχεις το εντελώς ανάποδο πρόβλημα από το thread με την amiga... Το sync level είναι πολύ χαμηλό!!! Ίσως 1-1.5V!!! Το led έριξε τελείως τη τάση και δεν συγχρονίζει καθόλου! Σύνδεσε το csync κατευθείαν, όχι δίοδος τίποτα απολύτως! Το δοκίμασες ήδη;

Επίσης πρέπει να διαβάσω το thread με την amiga πιο προσεκτικά... Το converter έχει pins για ξεχωριστό οριζόντιο και κάθετο συγχρονισμό.. Καταλαβαίνει composite sync; Ίσως να πρέπει να περάσεις το csync από ολοκληρωμένο διαχωρισμού του συγχρονισμού. Θα το διαβάσω αύριο πιο προσεκτικά (και τα δύο μέρη). :sleepy2:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": kazas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • kazas
  • Το Άβαταρ του/της kazas Συντάκτης θέματος
  • Retro Gamer
  • Retro Gamer
Περισσότερα
23/01/2016 13:30 #34497 από kazas
Απαντήθηκε από kazas στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)

Ίσως ειναι λίγο χαζό αλλα πάτησες το κουμπί του auto sync στο interface?


Όχι δεν το είχα δοκιμάσει αλλά και που το δοκίμασα καμία διαφορά.

Σύνδεσε το csync κατευθείαν


Το δοκίμσα και αυτό αλλά τίποτα.

:( :( :( :( :( :( :(

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • vovolas
  • Το Άβαταρ του/της vovolas
  • Retro Elite
  • Retro Elite
  • tha vapsoume?
Περισσότερα
23/01/2016 22:47 #34509 από vovolas
Απαντήθηκε από vovolas στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)

sly*m έγραψε: Επίσης πρέπει να διαβάσω το thread με την amiga πιο προσεκτικά... Το converter έχει pins για ξεχωριστό οριζόντιο και κάθετο συγχρονισμό..

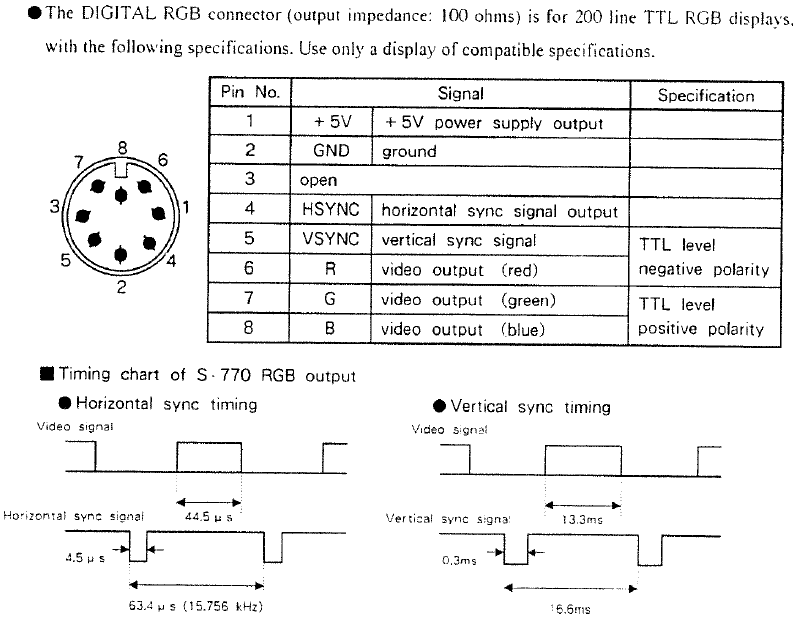

Αυτό εννοείς???


"Knowing is not enough we must apply
Willing is not enough we must do."
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
24/01/2016 10:06 #34514 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)
Εχει δίκιο ο φίλος sly*m, τωρα το θυμήθηκα, έχουν περάσει και κάτι χρόνια που το είχα φτιάξει, το σήμα sync στο composite του Amstrad ειναι όντως πιο χαμηλό, κάτω απο 1,5v όντως και στο scart δεν δουλεύει σε μερικές led TV γιατι δεν κατορθώνει να κάνει activate το rgb. Πχ δουλεύει στην Samsung μου αλλα όχι στην Lg εκει θέλει εξωτερική μπαταριουλα 3v. Λοιπόν ενίσχυσε το σήμα του sync με ενα bc547 η παρόμοιο, δες ενα παράδειγμα εδώ, zxjim.blogspot.gr/2011/11/zx-spectrum-s-video-scart.html και πάρε τα 5v απο το interface πιστεύω θα δουλέψει.

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": kazas, sly*m

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • spyros.s
  • Το Άβαταρ του/της spyros.s
  • Retro Expert
  • Retro Expert
Περισσότερα
24/01/2016 11:00 #34515 από spyros.s
Απαντήθηκε από spyros.s στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)
πράγματι θέλει ενίσχυση το σήμα...θυμάμαι τον αείμνηστο Δημήτρη που στο δικό μου 6128 έδινε παράλληλα ρεύμα από το τροφοδοτικό στο σκαρτ για να έχει σήμα καμπανα!
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": kazas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • sly*m
  • Το Άβαταρ του/της sly*m
  • Retro Maniac
  • Retro Maniac
Περισσότερα
24/01/2016 13:30 - 24/01/2016 16:11 #34516 από sly*m
Απαντήθηκε από sly*m στο θέμα Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)
I'm back..

Μάλλον είναι πολύ λίγη η τάση. kazas, μπορείς να τη μετρήσεις χοντρικά.

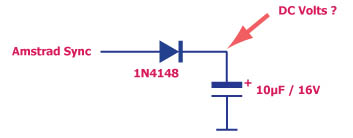

Βάλε στο sync την 1Ν4148 και έναν ηλεκτρολυτικό πυκνωτή 10 microfarad (από τη δίοδο στη γείωση χωρίς να τα συνδέσεις πουθενά αλλού). Μέτρα την συνεχή - DC τάση με το πολύμετρο στο σημείο που ενώνονται σε σχέση με τη γείωση. Προσοχή στις πολικότητες των εξαρτημάτων.



Έτσι θα δείς την rms τάση, ίσως και την πραγματική (αφού είναι τετράγωνο το σήμα του sync). Τι τάση σου δείχνει; (Το πολύμετρο σε μια κλίμακα να βλέπεις 2 - 5 βολτ με δεκαδικά).

Νομίζω ότι το θέμα μπορεί να λυθεί με ένα τρανζίστορ και μια ζένερ.

vovolas έγραψε: Αυτό εννοείς???

Τι είναι αυτό; Από το σάμπλερ της Roland????!!!

Pluto63 έγραψε: Λοιπόν ενίσχυσε το σήμα του sync με ενα bc547

Όχι ακόμα! αυτό θα δώσει 5V κορυφή σήματος και ίσως να μην μπορεί πάλι να συγχρονιστεί! (σύμφωνα με το thread για την amiga στον κονβέρτερ δεν αρέσει να έχει τάση κορυφής πάνω από 3.6V)
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": kazas
