Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)

sly*m έγραψε: I'm back..

Μάλλον είναι πολύ λίγη η τάση. kazas, μπορείς να τη μετρήσεις χοντρικά.

Βάλε στο sync την 1Ν4148 και έναν ηλεκτρολυτικό πυκνωτή 10 microfarad (από τη δίοδο στη γείωση χωρίς να τα συνδέσεις πουθενά αλλού). Μέτρα την συνεχή - DC τάση με το πολύμετρο στο σημείο που ενώνονται σε σχέση με τη γείωση. Προσοχή στις πολικότητες των εξαρτημάτων.

Έτσι θα δείς την rms τάση, ίσως και την πραγματική (αφού είναι τετράγωνο το σήμα του sync). Τι τάση σου δείχνει; (Το πολύμετρο σε μια κλίμακα να βλέπεις 2 - 5 βολτ με δεκαδικά).

Νομίζω ότι το θέμα μπορεί να λυθεί με ένα τρανζίστορ και μια ζένερ.

vovolas έγραψε: Αυτό εννοείς???

Τι είναι αυτό; Από το σάμπλερ της Roland????!!!

Pluto63 έγραψε: Λοιπόν ενίσχυσε το σήμα του sync με ενα bc547

Όχι ακόμα! αυτό θα δώσει 5V κορυφή σήματος και ίσως να μην μπορεί πάλι να συγχρονιστεί! (σύμφωνα με το thread για την amiga στον κονβέρτερ δεν αρέσει να έχει τάση κορυφής πάνω από 3.6V)

Ναί απο Roland απλά νόμιζα οτι θα βοηθούσε για τον κάθετο και οριζόντιο συγχρονισμό που αναφέρθηκες καμιά σχέση τελικά έ??

vovolas έγραψε: κάθετο και οριζόντιο συγχρονισμό που αναφέρθηκες

Ο κονβέρτορας λέει στο manual ότι παίρνει ξεχωριστά οριζόντιο και κάθετο συγχρονισμό. Όμως από ότι φαίνεται ο κονβέρτορας μπορεί να καταλάβει (και γιατί όχι) και composite sync -csync- που είναι συνδιασμένοι ο οριζόντιος και ο κάθετος συγχρονισμός.

Εδώ είναι το datasheet του video προσέσορα του GBS 82XX.

Και ο CPC όπως και η amiga και πολλά άλλα συστήματα δίνουν csync στο monitor. Το θέμα είναι το ψηλότερο "ταβάνι" στην τάση του παλμού. H amiga και πολλά άλλα δίνουν στάθμη ttl , που είναι fix στα περίπου 5V. Ο CPC δίνει οπως φαίνεται χαμηλή, μάλλον 1.5V το οποίο τον κάνει να δουλεύει χωρίς προβλημα στα περισότερα monitor με scart, αλλά ίσως είναι πολύ χαμηλό για τον κονβέρτορα (και το ttl της amiga κλπ, πολύ υψηλό αντίστοιχα).

Εδώ μπορείς να δείς ότι το scart μπορεί να δεχτεί σήματα csync (blanking τα ονομάζει) στο pin 16 (<---λάθος!), από 1V. Βέβαια τα περισσότερα μόνιτορ μετά το 80 μπορούν να δεχτούν και ttl.

Αν o κονβέρτορας παίρνει μαξ 3.6V, μπορεί να γίνει με ένα κυκλωματάκι που θα δίνει τον παλμό μέχρι 3.2V. Το κυκλωματάκι το έφιαξα σε εξομοιωτή αλλά περιμένω να δεί ο kazas τι τάση του δείχνει αυτό που του έγραψα. Περιμένουμε χαμηλή κάτω από 2 volt! Για να δούμε!!

---

update: Ζητώ συγγνώμη, το csync στο scart δεν είναι το pin 16 αλλά το pin 20 που είναι είσοδος composite video ,αν δεν χρησιμοποιούμε τα R G B pins, ή composite sync!

Καταρχήν ένα μεγάλο Ευχαριστώ που συνεχίζετε να ασχολειστε με το πρόβλημα μου.

@sly*m
Έκανα αυτό που ειπες και με το πολύμετρο στην κλίμακα των 2000mv ή ένδειξη που παίρνω είναι γύρω στα 1090.

Αυτό σημαίνει ότι ή τάση είναι γύρω στο 1 V; Πάμε για ενίσχυση του σήματος με transistor; Εάν ναι το μόνο διαθέσιμο που έχω είναι ένα 2N3904, κάνει αυτό; Πως θα το συνδέσω;

Και πάλι ευχαριστώ

Παρακαλώ!!! Για μένα, ευχαρίστηση μου αφού είναι και ωραία άσκηση!

Φαίνεται ότι το σήμα του CPC δεν είναι πάνω από 1.3V.

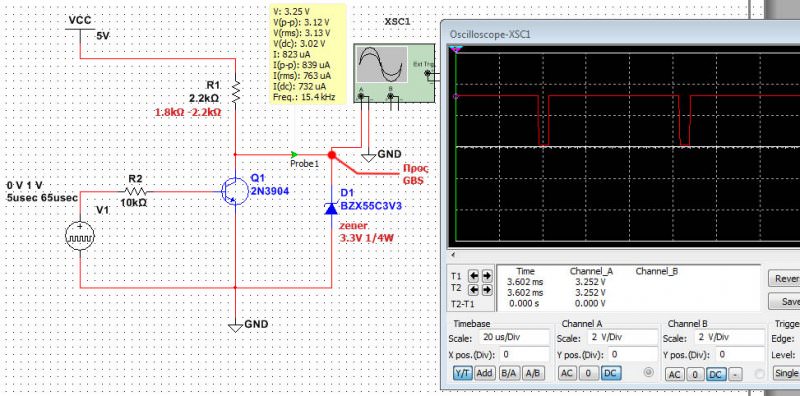

Λοιπόν, προς το παρόν έχω εξομοιώσει το κύκλωμα.





Μπορεί να δώσει παλμούς 0-3.2V, V(pp) peak-to-peak στο probe, με είσοδο από 1V έως 5V.
Έτσι ελπίζω θα μπορεί να προσαρμόσει οποιδήποτε σύστημα στο GBS.

Η δίοδος είναι μια ζένερ 3.3V στο 1/4W (small signal όπως η σειρά BZX55 ).

H R1 μπορεί να δώσει 1mA.

Αν θες περίμενε να το φιάξω στα αλήθεια. Βρήκα το 2Ν3904 στα κουτάκια μου και μπορώ να το τσεκάρω με PWM από τον arduino για παλμούς με τάσεις από 1V - 5V.

update:
Αυτό στην εικόνα αναστρέφει το σήμα αλλά ίσως ο κονβέρτορας να μην έχει πρόβλημα. Ίσως δουλέψει πάντως δεν είναι το τελικό. Θα κάνω ένα post μόλις είναι ικανοποιητικό.

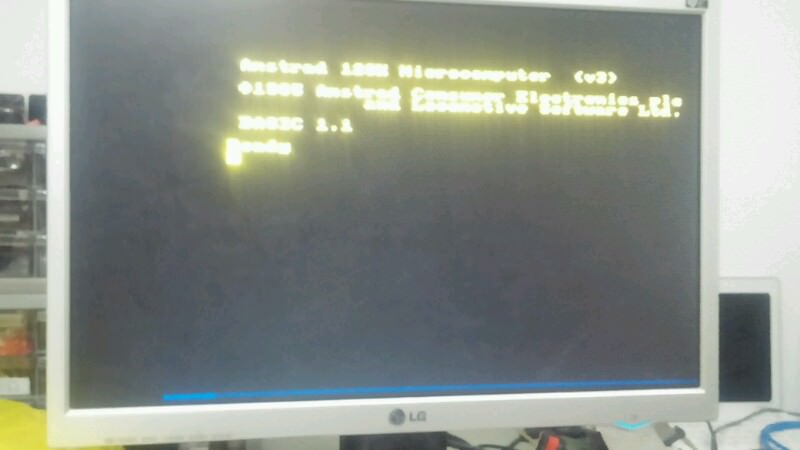

Λοιπόν νομίζω οτι είμαστε σε καλό δρόμο. Δοκίμασα το κύκλωμα που μου προτήνεις με μόνη διαφορά οτι για δίοδο χρησημοποίησα μια 1N4148 που είχα διαθέσιμη. Τώρα η εικόνα έχει σταθεροποιηθεί, το background είναι μαυρο και οι χαρακτήρες κανονικά κιτρινοι. Να και μια εικόνα αυτού που βλέπω:



Λες να φταίει η διαφορετική δίοδο που χρησημοποιώ; Αυριο θα παω να αγοράσω και μια BZX55 να δοκιμάσω και με αυτήν.

Έφτιαξα ένα κύκλωμα που το τεστάρισα και φαίνεται να δουλεύει όπως πρέπει.

kazas δοκίμασε το πρέπει να σου κάνει!

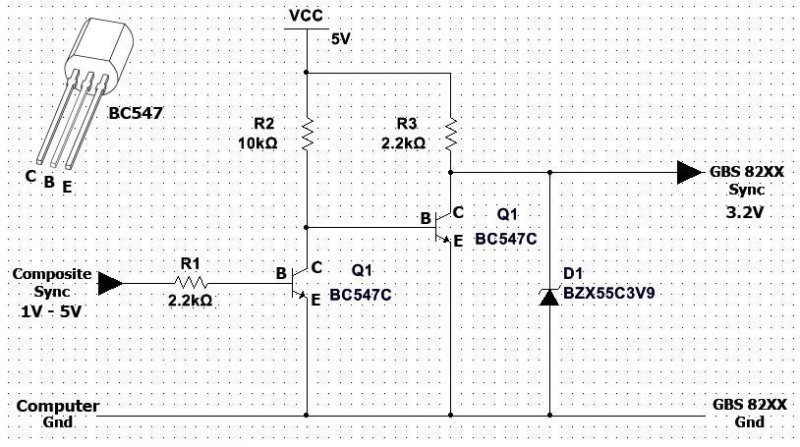

Το παρακάτω κύκλωμα είναι ένας μετατροπέας παλμού εισόδου 1V έως 5V σε 3.2V

Ελπίζω να μπορεί να δώσει καλή και "παγωμένη" εικόνα χωρίς θόρυβο και παραμορφώσεις στο video-μετατροπέα GBS 82XX από οποιαδήποτε συσκευή έχει έξοδο RGB όπως υπολογιστές και παιχνιδομηχανές. Το σήμα sync (είτε composite sync, είτε ξεχωριστό οριζόντιο και κάθετο) μπορεί να έχει τάση παλμού από 1 έως 5 Volts.

Το κύκλωμα δίνει περίπου 3.2V στον κονβέρτερ, ο οποίος αν δώσουμε παραπάνω το "ψαλιδίζει" και μπορεί να κάνει θόρυβο ή κυματάκια στην εικόνα. Ενώ με μικρότερη απο 1.5V φαίνεται να μην μπορεί να συγχρονίσει την εικόνα.





Τα τρανζίστορ είναι τύπου BC547. Μπορούν να χρησιμοποιηθούν τα C547B και C547C.

Το Q1 κάνει ενίσχυση τάσης και αναστροφή του σήματος και το Q2 κάνει περεταίρω ενίσχυση και αναστροφή.

Η small signal ζένερ D1 είναι τύπου BZX55C 3V9 και "κλειδώνει" την τάση κορυφής του σήματος τελικά στα περίπου 3.2V.
Μπορεί να χρησιμοποιηθεί οποιαδήποτε ζένερ τασης 3.9V.

Η αντίσταση R1 είναι στα 2.2kΩ για τάση εισόδου 1V. Αν ξέρουμε ότι η τάση του παλμού sync είναι στα 5V τότε μπορεί να γίνει 10kΩ χωρίς να έιναι απολύτως αναγκαίο. Δουλεύει και όπως είναι.

Η αντίσταση R3 μπορεί να δώσει περίπου 0.8 mA.

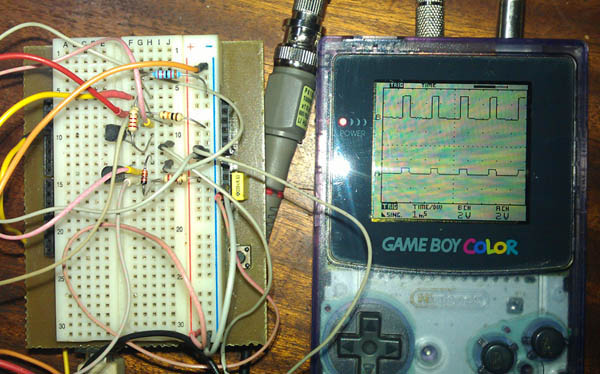

Το κύκλωμα το δοκίμασα με πηγή παλμών τον Arduino όπου με ένα ποτενσιόμετρο ρύθμιζα την μέγιστη τάση του από 0.5V έως 5V.

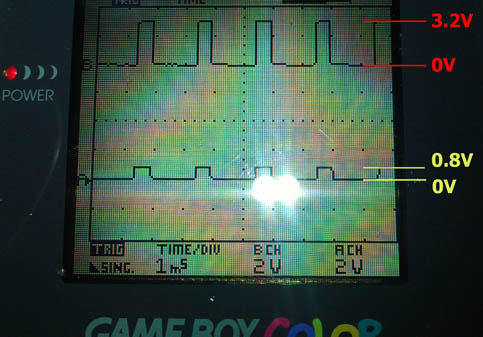

Το κύκλωμα μπορεί να βγάλει παλμό από είσοδο 0.75 Volt.

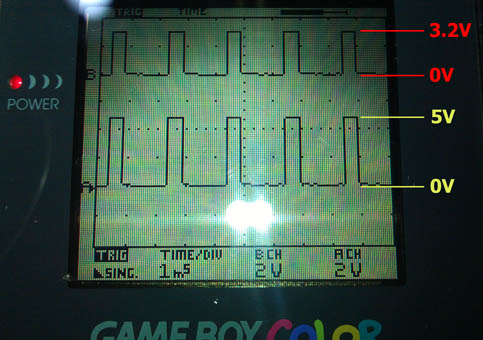

Η έξοδος μένει σταθερή στα 3.2V όταν η είσοδος φτάνει τα 5V



Ελπίζω να κάνει τη δουλειά!

RESPECT!!!!!

RESPECT ! ...και sticky please !

Νομίζω ότι όλα αυτά τα όμορφα που περιγράφονται εδώ πέρα, μπορούν να βοηθήσουν πολύ κόσμο...

Thx παιδια νομίζω ότι η σκέψη για τα 3.2 Volts για το GBS πρεπει να ειναι σωστή γιατι εχει θέμα (θορύβου) και με την amiga που δίνει 5V. Περιμένω όμως να μας πει ο kazas πως φαίνεται τελικά...

Απόψε θα γίνουν οι δοκιμές. Stay tuned...

Έφτιαξα το κύκλωμα με τα transistors και την δίοδο που δείχνεις αλλά τώρα είμαστε όπως στην αρχή (το video που δείχνω στο αρχικό post) δηλαδή τρεμόπαιγμα με μόνη διαφορά ότι οι χαρακτήρες είναι ρόζ.
Το μόνο που μπόρεσα να κάνω με ένα ταπεινό πολύμετρο ήταν να μετρήσω την τάση ανάμεσα στο ground και στον collector του δεύτερου transistor και ή τιμή που παίρνω είναι 1.35V
και ανάμεσα στο ground και στον collector του πρώτου transistor και ή τιμή που παίρνω είναι 0.77V
Μήπως αντί για 5V πρέπει να δώσουμε λίγο μεγαλύτερη τάση;

Όχι μεγαλύτερη τάση. Άλλαξε την R3 (από τα 5V προς τον συλλέκτη του δεύτερου τρανζίστορ) από 2.2kΩ σε 430Ω.

Όσον αφορά τις αποχρώσεις, δεν έχει σχέση το csync. Είναι θέμα των RGB εισόδων και ρυθμίζεται απο τα RGB gain τρίμερ. Πρέπει όμως να σταθεροποιήσουμε την εικόνα πρώτα. Ισως πρέπει να γίνει ένα πιό απλό κύκλωμα, αλλά προς το παρόν βάλε 430Ω στη θέση της R3 να δούμε.

Τα ίδια καμία αλλαγή.

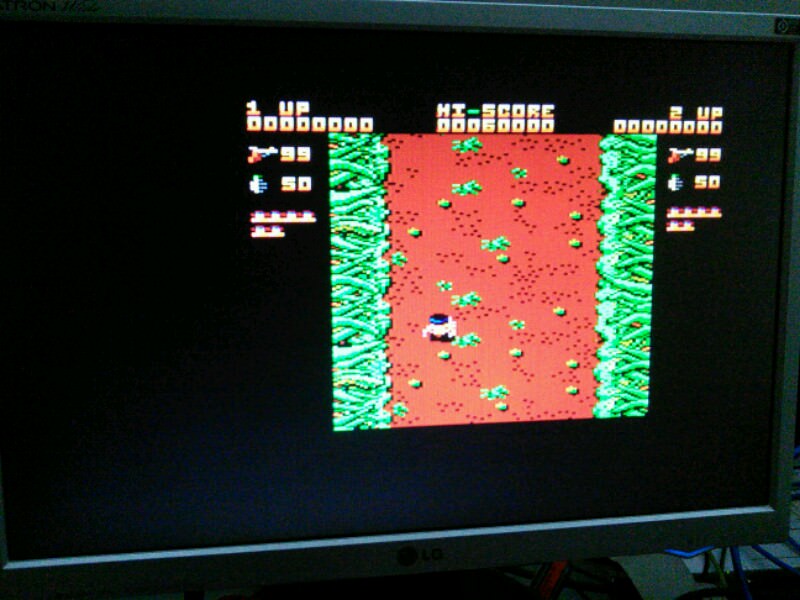

Κάτι περίεργο συμβαίνει ξαναέφτιαξα το πρώτο κύκλωμα ( με το ένα transistor) και είχα πάλι σταθερή εικόνα με κίτρινους χαρακτήρες. Λέω δεν φορτώνω και ένα παιχνιδάκι να δω πως φαίνεται και ιδού τα αποτελέσματα:



Τα χρώματα δηλαδή φαίνονται μια χαρά ( αν και σποραδικά έχω ένα μικρό τρεμόπαιγμα και μαύρισμα όλης της οθόνης)

Τι μπορεί να συμβαίνει και στην basic έχω μαύρο background;

Θα έπρεπε να ανέβει η τάση. Είναι περίεργο που το πρώτο κύκλωμα συγχρονίζει ενώ και αυτό βγάζει 1.3V με την 2.2kΩ στο συλλέκτη και την 10kΩ στη βάση.

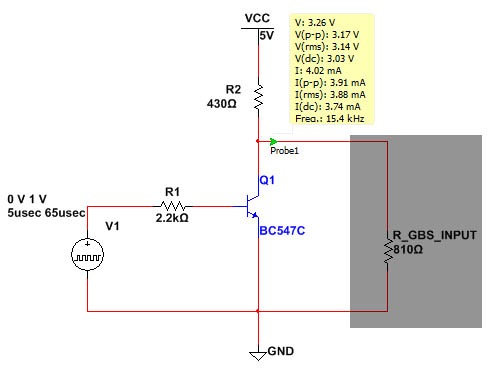

Πάμε λοιπόν πάλι σε αυτό που είχαμε και που δούλευε. Μπορείς να δοκιμάσεις και τις παρακάτω τιμές. Η δίοδος δεν χρειάζεται προς το παρόν.

Στην εικόνα δεν λαμβάνεις υπ' όψη την R_GBS_INPUT που έχω στο γκρι κουτί. Η R_GBS_INPUT είναι η αντίσταση εισόδου όπως την υπολόγισα με την τάση 1.35V που μου είπες (και συμφωνεί και με την αντίσταση 680Ω που έβαλε στην amiga).

Τιμές για την R2

R2 = 430Ω : τάση 3.2V όπως φαίνεται στο V(p-p) στο probe του simulation
R2 = 510Ω : τάση 3.0V
R2 = 560Ω : τάση 2.85V
R2 = 680Ω : τάση 2.6V

Το τρανζίστορ έιναι το BC547.

Αυτό το κύκλωμα κάνει αναστροφή του παλμού και νομίζω, από την εικόνα που δείχνεις, ότι μετακινεί το display δεξιά. Για να το φέρεις κέντρο πρέπει να μπορείς να το κάνεις από το menu του GBS.

---

update: Μέχρι να συντάξω το post έβαλες πάλι το πρώτο κύκλωμα!
Σε αυτό με το 2Ν3904 μπορείς να βγάλεις όποια δίοδο έβαλες και δες αντίσταση βάσης 2.2kΩ και αντίσταση συλλέκτη στα 5V στο 1kΩ ή 680Ω ή 510Ω.
