Πρόβλημα στον μετατροπέα SCART to VGA (GBS 8200 v4.0)

Το Δοκίμασα και μόνο με R2=680Ω έχω πάλι μαύρο background και κίτρινους χαρακτήρες και σταθερή εικόνα. Παρατήρησα επίσης ότι η σταθερότητα της εικόνας ψιλοεπηρεάζατε κατά την πληκτρολόγηση.

Στο δικό του monitor φαντάζομαι δουλεύει οκ ετσι; Με σωστά χρώματα μπλε background και κίτρινα γράμματα στη basic και χωρίς να το επηρεάζει η πληκτρολόγηση.
Θέλει τσεκάρισμα και μετρήσεις. Μπορούμε να τα πούμε με μηνύματα ή το Σάββατο στη πίτα.

Οκ φίλε σ' ευχαριστώ για όλη την ενασχόληση σου. You are the BEST



Η δική του οθόνη είναι πράσινη (GT65). Το SCART καλώδιο όμως παίζει κανονικά στην CRT που το συνδέω. Όπως και να έχει το παγώνω προς το παρόν το project μέχρι να μου έρθει ο παλμογράφος για να μπορώ να βλέπω τα σήματα.

Ευχαριστώ και πάλι.

Ευχαριστώ και γω. Τι παλμογράφο θα πάρεις;

Αυτόν εδώ

www.batronix.com/shop/oscilloscopes/Rigol-DS1052E.html

Ωραίος! Μόλις τον έχεις βάλτον στο X-Y (κανάλι 1-οριζόντια απόκλιση κανάλι 2-κάθετη απόκλιση, πρέπει να το έχει σαν δυνατότητα), πάρε το audio left και right από τα ακουστικά ή το line out (ποιό είναι οριζόντιο και ποιό κάθετο θα τα βρείς) και βάλτον να δείξει το audio από το videάκι:

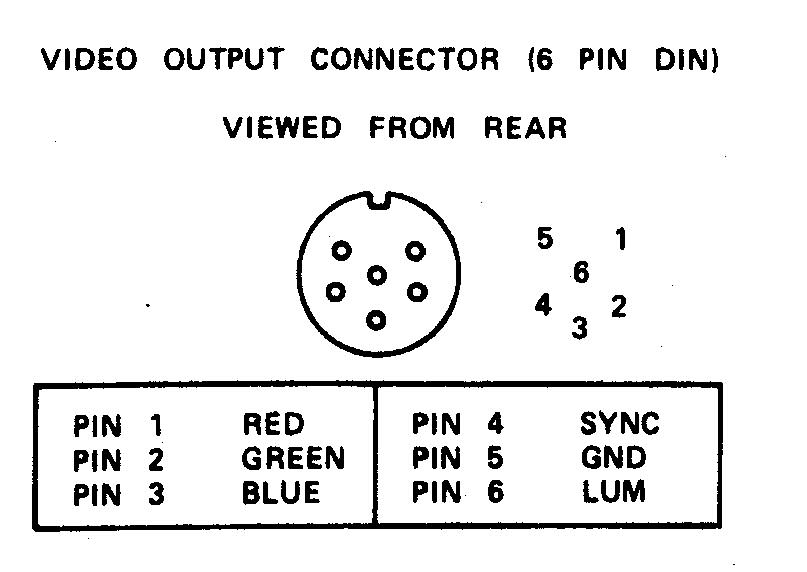

Τελικά τα πράγματα αποδείχτηκαν απλά. Πείρα το sync από το pin4 του DIN Socket του Amstrad:

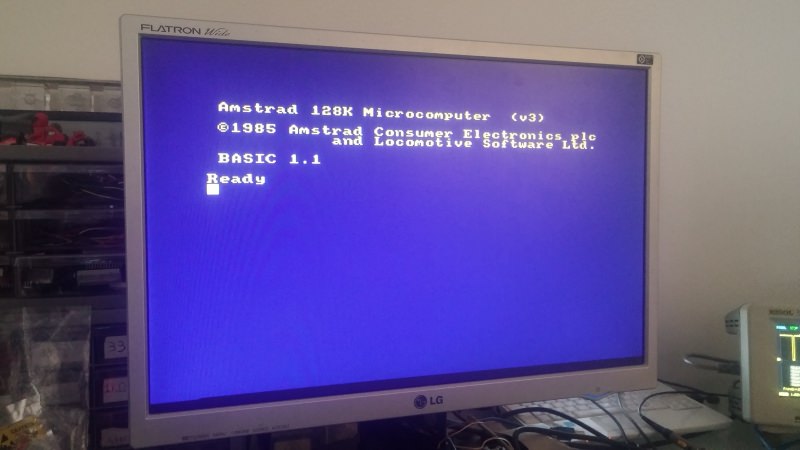

και το έριξα αμέσως στο sync του μετατροπέα παρεμβάλοντας απλά μία δίοδο 1Ν4148 (Η αλήθεια είναι ότι λειτουργεί μια χαρά και χωρίς την δίοδο) . Τώρα έχω σταθερή και καθαρή εικόνα.



Το περίεργο είναι ότι ήταν το πρώτο πράγμα που μου πρότεινε ο Άκης και εγώ υποτίθεται ότι το είχα δοκιμάσει!!! Τι να πώ δεν ξέρω ίσως έκανα κάτι διαφορετικό τότε.

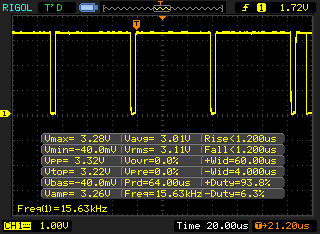

Να και το σήμα που βγαίνει από το PIN 4 του DIN Socket του Amstrad όπως το βλέπει ο παλμογράφος:



Τελικά είναι 3.4V δηλαδή ακριβώς αυτό που περιμένει ο μετατροπέας!!!

Την καθαρή και σταθερή εικόνα βέβαια δεν πρόλαβα να την χαρώ μιας και μια μέρα μετά έχω θέμα με το πληκτρολόγιο του Amstrad αλλά θα ανοίξω άλλο θέμα γι΄αυτό.

Τωρα δεν θέλω να πω, αλλα μιας και έχουμε ακριβώς το ίδιο hardware ηταν απίθανο εμένα να δουλευει και εσένα όχι

Άκη,

Προφανώς κάποια βλακεία θα είχα κάνει εγώ.

Οπότε όλα καλά!
Αφού δουλεύει και χωρίς τη δίοδο τότε ο μετατροπέας μπορεί να δεχτεί μέχρι ttl στάθμη. Χωρίς τη δίοδο στον Amstrad θα φτάνει σχεδόν 4V.

Ξεθάβω 4 χρονών νήμα για να ρωτήσω την ακριβή σύνδεση με το din του 6128 που ακολουθήσατε μιας και έχω παραγγείλει το πλακετάκι από ebay και σε καμιά βδομάδα θα ρθει.
Ότι παρατηρήσεις και οδηγίες καλοδεχούμενες.
Με κούρασαν τα σκαρτ και τα χαζά παράσιτα από το πουθενά όπως και οι ψιλό απώλειες του σηματος.
3 σκαρτ διαφορετικής συνδεσμολογίας και τα 3 με τα ελλατωματα τους.
Θα βρω την υγειά μου με το πλακετάκι;
15 ευρώ το χουν πάει , τσάμπα πράμα.
